5G通信和数据中心的快速发展，使高速光模块成为光通信系统的核心部件，其焊接质量直接影响系统的稳定性和性能，在回流焊工艺中冷却速率看似简单，但对焊点性能有深远影响，许多工程师在调试温度曲线时，往往只关注升温区和保温区忽视了冷却段的重要性，际诺斯将从冷却速率对焊点性能的影响分析入手，结合焊点可靠性测试与温度曲线调试经验，提出针对不同器件的优化建议帮助工艺工程师解决空洞虚焊率高、参数调试周期长等问题。
冷却速率与焊料合金的微观结构
焊料在冷却过程中，晶粒的生长速度和形态受冷却速率控制，快速冷却会使晶粒细小均匀，IMC层较薄，有利于提高焊点强度，但过快的冷却会导致IMC层过薄，反而降低结合力，慢速冷却则使晶粒粗大，IMC层增厚，虽然结合力增强，但脆性增加，容易在热循环中产生裂纹。
冷却速率对焊点机械强度和可靠性的影响
通过焊点可靠性测试发现，冷却速率在1.5-3.0摄氏度/秒范围内时，焊点的剪切强度和热循环寿命达到最佳平衡，过快冷却(大于4摄氏度/秒)会导致焊点内部应力集中，热循环寿命下降30%以上，过慢冷却(小于1摄氏度/秒)则使IMC层过厚，焊点脆性增加，可靠性降低。
小贴士： 在进行焊点可靠性测试时，建议同时进行热循环测试和剪切强度测试，两者结合才能全面评估冷却速率的影响。
不同器件对冷却速率的敏感性差异
高速光模块中的激光器、探测器、驱动芯片等核心器件，对热应力的耐受特性各不相同，激光器对热应力最为敏感，过快的冷却可能导致光路偏移，造成光功率衰减，而驱动芯片相对耐受，但过慢的冷却会影响其焊接可靠性。

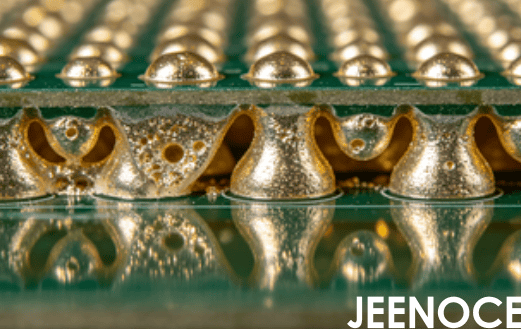

冷却速率与空洞虚焊率的关联机制
这里需要引入一个重要的概念——助焊剂残留动力学，助焊剂在冷却阶段的挥发与分解行为直接影响空洞形成，过快冷却会“冻结”未完全挥发的助焊剂，形成微气泡;过慢冷却则导致助焊剂过度碳化，产生残渣并阻碍润湿，通过热重分析(TGA)与差示扫描量热法(DSC)联合表征，可以精准确定助焊剂活性窗口，从而反向推导最优冷却速率区间，例如，某款常用助焊剂在180-220摄氏度时活性最强，对应的冷却速率应控制在2.0-2.5摄氏度/秒，以确保助焊剂充分挥发。
小贴士： 建议在工艺开发初期，先对助焊剂进行TGA-DSC分析，确定其活性窗口，再据此设定冷却速率，可以大幅缩短调试周期。
根据焊料类型确定冷却速率范围
无铅焊料(如SAC305)推荐冷却速率为1.5-3.0摄氏度/秒，有铅焊料由于熔点较低，推荐冷却速率为1.0-2.0摄氏度/秒，实际应用中需根据焊料供应商提供的技术参数进行调整。
典型器件的冷却速率推荐区间
BGA封装：2.0-2.5摄氏度/秒，确保焊球均匀凝固
QFN封装：1.5-2.0摄氏度/秒，避免底部焊盘开裂
光收发组件(TOSA/ROSA)：1.8-2.2摄氏度/秒，兼顾焊接强度和光路稳定性
动态冷却速率适配策略
针对同一PCB上不同热容量的器件，采用分段冷却或局部冷却补偿策略，例如，大体积激光器需要较慢的冷却速率，而小型驱动芯片可以接受较快的冷却，通过氮气喷嘴定向吹扫，可以实现差异化冷却，避免“一刀切”导致的局部过冷或过热。
工艺参数稳定性与批量一致性
通过工艺窗口指数(PWI)评估冷却段波动，PWI值应控制在0.8-1.2之间，基于SPC数据建立冷却速率与良率的回归模型，可以快速定位工艺窗口。
温度曲线设计中的冷却段调整策略
采用分段冷却方案：先以2.5摄氏度/秒快速冷却至200摄氏度，再以1.5摄氏度/秒慢速冷却至室温，这种梯度降温方式可以有效平衡焊点强度和应力释放。
焊接设备控制参数的优化方法
氮气流量、传送带速度、冷却风机频率需要协同调节，例如，氮气流量增加10%，冷却速率可提升0.3-0.5摄氏度/秒，建议通过正交试验确定最佳参数组合。
工艺验证与数据反馈机制
通过X射线检测空洞率、切片分析IMC层厚度，以及焊点可靠性测试验证优化效果，建议建立“冷却速率-光学性能”联合测试平台，在回流焊后增加光功率测试站，将焊点缺陷与光模块输出特性关联。
小贴士： 在建立映射数据库时，建议至少收集100组数据，涵盖不同冷却速率下的空洞率、IMC厚度和光功率衰减值，建立的模型才具有实际指导意义。
标准化工艺规范建立
将冷却速率参数纳入SOP，形成可复用的工艺参数模板，例如，针对不同器件组合，预设3-5套标准温度曲线，工程师只需根据实际情况微调即可。
去年我负责的一家光通信企业遇到了高速光模块生产中空洞虚焊率偏高的问题，该企业主要生产100G QSFP28光模块，采用SAC305无铅焊料，回流焊后空洞率高达12%，虚焊率约5%，严重影响了焊接良率管控，通过X射线检测和切片分析，我们发现空洞主要集中在激光器焊点附近，且IMC层厚度异常，部分区域只有0.5微米，远低于正常值1.5-2.5微米，更关键的是，光功率测试显示，空洞位置与光功率衰减高度相关，验证了热应力-光路对准耦合效应，我们对助焊剂进行了TGA-DSC分析，发现其活性窗口在190-210摄氏度，结合器件特性，我们将冷却速率从原来的3.5摄氏度/秒调整至2.0摄氏度/秒，并针对大体积激光器实施了局部氮气冷却补偿，使该区域的冷却速率稳定在1.8摄氏度/秒，优化后，空洞率从12%下降至3%，虚焊率降至0.5%以下，焊接良率提升8%，更令人惊喜的是光模块输出功率一致性改善了12%，批量一致性显著提升，目前该企业已将这套参数纳入SOP，并建立了冷却速率-光学性能映射数据库，参数调试周期从原来的3天缩短至半天。
冷却速率优化对高速光模块焊接质量至关重要，通过合理控制冷却速率，不仅可以降低空洞虚焊率，提升焊点可靠性，还能保障光模块的光学性能，未来随着智能化与数据驱动技术的发展，结合AI预测冷却速率最佳区间，并集成光学性能反馈闭环，将成为工艺优化的主流方向，建议工艺工程师持续关注冷却速率对焊点性能及光路对准的影响，建立标准化工艺规范，缩短参数调试周期，同时，积极引入动态冷却速率适配、助焊剂残留动力学分析等新技术，不断提升焊接良率管控水平。
