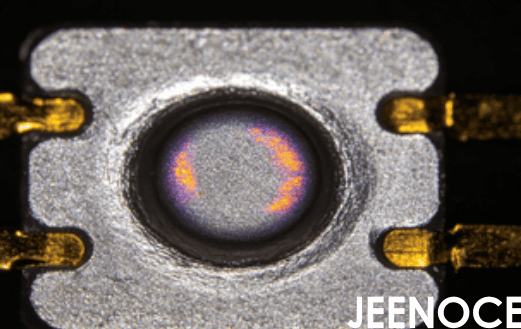

高速光模块在光通信系统、数据中心互联和5G网络中发挥着重要作用，它们的性能和可靠性，很大程度上取决于焊接质量，而回流焊工艺是决定焊接质量的关键环节，氧化缺陷常常被忽视，却对产品良率造成严重影响，它可能导致焊点空洞、虚焊等问题，影响产品的电气性能和机械强度，对于工艺工程师来说识别并预防氧化缺陷，是提升产品可靠性的关键，际诺斯将深入分析氧化缺陷的成因，并提出从物料管理到工艺优化的全流程解决方案。
氧化缺陷是指在焊接过程中，焊点与氧气反应形成氧化物，从而影响焊接质量，常见表现为：
焊点发暗
表面粗糙
内部空洞增多
出现虚焊
这些缺陷不仅影响外观，还会降低焊点的导电性和机械强度。
氧气是氧化反应的主要原因，它可能通过以下方式进入焊接区域：
炉膛密封性差，导致空气渗入
氮气保护系统纯度不足或流量不稳定
环境湿度过高，水汽在高温下分解产生氧气
不同材料的抗氧化能力不同，例如：
SAC305焊料比SAC405更容易氧化
ENIG镀层比OSP镀层更耐氧化
助焊剂的活性也会影响氧化反应，如果助焊剂活性不足，无法有效清除氧化物，也会增加氧化风险。
不合理的工艺参数会加剧氧化反应，例如：
预热速率过快
峰值温度过高
冷却斜率不足
这些因素都会使焊料在高温下暴露时间过长，增加氧化可能性。
如果焊膏或PCB在存储过程中吸湿，焊接时水分蒸发会产生气泡，同时加速氧化，MSL(湿度敏感等级)管控不到位，也是常见的隐患。
小贴士： 在使用焊膏或PCB前，务必检查其存储条件是否符合MSL要求，避免因吸湿导致氧化问题。
外观检测法
通过目检或显微镜观察焊点颜色和形状，正常焊点应光亮饱满，而氧化焊点则发暗、粗糙。
X射线检测技术的应用
X射线可以透视焊点内部，评估空洞率并定位缺陷，对于高速光模块，空洞率超过5%通常需要返修。
电性能测试与失效分析
通过接触电阻和信号完整性测试，判断氧化是否影响了电气连接，例如，高频信号反射增大往往与焊点氧化有关。
热成像与红外检测辅助判断
热成像可以监控焊接过程中的温度分布，帮助发现局部过热或冷却不均导致的氧化风险。
结合AOI与SPI的在线识别流程
自动光学检测(AOI)和焊膏检测(SPI)可以实时捕捉焊点异常，实现氧化缺陷的早期预警。
氧化缺陷对高速信号传输的连锁影响
在400G/800G高速光模块中，焊点氧化不仅会导致空洞虚焊，还可能引发高频信号反射、插入损耗增大和眼图闭合，因此，工艺工程师应将氧化缺陷与信号完整性(SI)测试联系起来，建立“空洞率-误码率”映射模型，例如，当空洞率超过3%时，误码率可能上升一个数量级。
小贴士： 在调试高速光模块回流焊工艺时，建议将信号完整性测试纳入日常检测流程，如果发现误码率异常，先检查对应焊点的空洞率，有助于快速定位问题。
物料存储环境要求
焊膏和PCB应存放在温湿度受控的环境中，推荐温度为20-25摄氏度，湿度低于60%RH，使用防潮柜可有效减少吸湿风险。
防潮包装与开封后时效管理
根据MSL等级严格管理物料时效，例如，MSL 3级物料开封后需在168小时内使用完毕，否则需进行烘烤处理。
焊前清洁工艺标准
选择合适的助焊剂，并制定清洗流程，离子污染控制是关键，残留的离子性物质会加速焊点腐蚀和氧化。
焊盘与焊点预处理工艺优化
等离子清洗和微蚀处理可以去除焊盘表面的氧化层，提升焊料润湿性，对于高速光模块，建议在焊接前对关键焊盘进行等离子处理。
物料周转与焊前烘烤规范
物料在车间周转时，应使用密封容器，如果发现吸湿，需在焊接前进行烘烤，例如在125摄氏度下烘烤4小时。
小贴士： 如果发现物料有吸湿迹象，应在焊接前及时进行烘烤处理，以降低氧化风险。
温度曲线设计原则与优化方法
温度曲线应分为预热区、回流区和冷却区，预热速率建议控制在1-3摄氏度/秒，峰值温度根据焊料合金调整(如SAC305为245-250摄氏度)，冷却斜率应大于3摄氏度/秒。
氮气保护焊接的边际效应与氧浓度平衡
许多工程师认为氮气浓度越高越好，但实际经验表明，当氧浓度低于50ppm时，助焊剂活性被过度抑制，导致焊料润湿性下降，反而在焊点边缘形成“微氧化环”，建议采用DOE实验设计，针对不同焊料合金和基板镀层，找到氧浓度的“黄金窗口”(通常为100-300ppm)。
小贴士： 调试氮气保护时，不要只看氧浓度数值，建议用显微镜观察焊点边缘，如果发现“微氧化环”，说明氧浓度可能过低，需要适当提高。
回流焊设备维护与校准要点
定期校准热电偶，检查炉膛密封性，炉门密封老化是氧气侵入的常见原因，建议每季度进行一次密封性测试。
工艺稳定性提升策略
引入SPC(统计过程控制)监控关键参数，如峰值温度和氧浓度，通过DOE实验设计，找到最优参数组合，减少工艺波动。
针对高速光模块的SMT工艺参数调优
高速光模块对热应力敏感，建议降低预热速率，延长回流时间，以提升焊点一致性，同时，优化焊膏印刷厚度，避免焊料过多导致空洞。
某光通信企业曾面临高速光模块回流焊过程中空洞虚焊率长期维持在5%以上的问题，严重影响产品良率，通过引入际诺斯提供的SMT生产线集成方案，结合优化后的物料存储和焊前处理流程，以及氮气保护焊接工艺，最终将空洞虚焊率降低至1.2%，焊接良率提升了30%以上，传统氧化缺陷管控依赖焊后检测，但高速光模块对批量一致性要求极高，建议引入基于热力学与流体动力学的数字孪生模型，实时模拟炉膛内氧气分布、焊料熔融状态及氧化反应速率，结合SPI与炉温曲线数据，在焊接过程中即可预警氧化风险点(如炉门密封老化、氮气流量波动)，实现从“被动修复”到“主动预防”的工艺升级。
小贴士： 如果预算有限，可以先从简单的热力学模型开始，例如用Excel模拟炉膛内氧气扩散，结合历史数据建立预警阈值，这比完全依赖焊后检测更高效。
氧化缺陷的识别与预防对高速光模块回流焊工艺至关重要，从物料存储到焊后检测的全流程管控，是提升焊接良率与批量一致性的关键，未来，随着智能制造、自动化检测和AI工艺优化技术的发展，我们可以实现更精准的氧化风险预警和工艺参数自适应调整，例如，AI算法可以根据实时数据自动优化温度曲线和氮气流量，让高速光模块的SMT焊接达到更高可靠性。
留言板
返回列表
