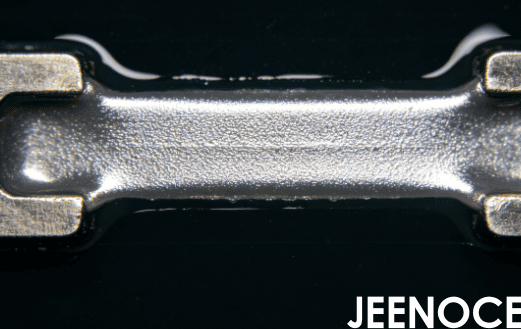

高速光模块对焊接精度要求极高，即使是一个小小的焊点空洞，也可能导致信号传输不稳定，在回流焊过程中氮气的作用就像给焊点穿上“防护服”，防止高温下焊料氧化，同时改善焊料的润湿性，让焊点更牢固，但问题来了氮气用多了成本会飙升，用少了氧浓度波动，焊接良率下降，际诺斯团队的目标是找到那个“刚刚好”的平衡点，在保障氧浓度稳定的前提下把氮气消耗降到最低，同时提升焊接良率和工艺稳定性。
高速光模块对焊接质量的要求可以用“苛刻”来形容，焊点必须高度一致，空洞率要控制在极低水平，还要能承受频繁的热应力变化，如果氧浓度过高，焊料表面会形成氧化层，导致焊点空洞率上升，焊接良率直线下降，我们曾遇到过的情况某批次光模块的空洞率突然从3%飙升到8%，排查后发现，是氮气流量波动导致氧浓度从50ppm跳到了200ppm，这直接影响了产品的信号传输性能，客户投诉不断。
空洞率对高速光模块的影响有多大?简单说，空洞就像焊点里的“气泡”，会阻碍电流和热量的传导，行业标准显示，当空洞率超过5%时光模块的误码率会显著上升，氧浓度与空洞率之间存在明确的量化关系：氧浓度每升高100ppm，空洞率大约增加1.5%，所以控制氧浓度就是控制空洞率，就是保障焊接良率。
回流焊炉有四个主要温区：预热区、恒温区、回流区和冷却区，每个温区对氧浓度的敏感度不同需要的氮气流量也不同，例如回流区温度最高，焊料最容易氧化，需要更高的氮气流量;而冷却区温度较低，对氧浓度的要求相对宽松，我们设计了一套动态流量分配模型，根据实时温度与氧浓度反馈，自动调整各温区的氮气流量，简单来说就是让氮气“该多的地方多，该少的地方少”，而不是像以前那样“一刀切”地统一流量。
小贴士： 动态流量分配的关键是设定合理的阈值，比如，我们将回流区的氧浓度目标设为50ppm，预热区设为200ppm，既能保证焊接质量，又能节省约15%的氮气。
传统观点认为氮气只是提供保护氛围，但在实践中，我们发现氮气流量与热场分布存在耦合效应，过大的氮气流量会扰动炉内热对流，导致温度曲线偏移，反而加剧空洞和虚焊，举个例子，有一次我们为了降低氧浓度，把氮气流量调大了20%，结果发现温度曲线整体偏移了3摄氏度，焊点反而出现了更多空洞，后来通过仿真建模，我们找到了流量与热场的最佳匹配点，才真正解决了问题，因此，优化方案不应仅关注氧浓度，而应建立“热-气耦合模型”，通过仿真或实验确定流量与热场的最佳匹配点，这才是氮气流量优化的本质——从“静态保护”到“动态博弈”。
具体怎么操作呢?我们分三步走：
第一步：调整工艺参数
微调温度曲线，分段设定氮气流量，确定氧浓度目标值。
第二步：建立监测与反馈机制
安装实时氧浓度监测设备，设计闭环控制算法，一旦氧浓度超标，系统自动调整氮气流量。
第三步：评估与现有SMT产线的集成可行性
检查设备兼容性，计算改造周期和成本，我们发现投入产出比非常划算。
基于可靠性的动态阈值设定
工程师常追求极低的绝对氧浓度，比如低于50ppm，但高速光模块焊点对氧浓度的敏感度随焊料成分、焊盘设计、温度曲线而变，我们引入了“工艺波动容忍度”概念：通过加速老化试验或热循环测试，确定不同产品型号的氧浓度上限，并以此作为动态阈值，例如某款光模块的焊点经过测试，发现氧浓度在150ppm以下时，焊点可靠性没有明显差异，于是我们把阈值从50ppm放宽到150ppm，氮气消耗直接降低了30%，而且焊接良率没有下降。
小贴士： 不要盲目追求极低氧浓度，通过加速老化试验确定“够用”的阈值，既能保证焊点长期可靠性，又能大幅降低氮气消耗。
减少参数调试周期的实践策略
参数调试周期长是工程师的普遍痛点，我们做了两件事：
一是建立基于历史数据的预调参数库
二是开发快速切换不同产品型号的流量配置模板
新产品上线时只需从库里调出类似产品的参数，稍作微调即可，调试周期从原来的3天缩短到半天。
数据资产化与知识复用
我们把每次调试的流量、温度、氧浓度、良率数据结构化存储，形成了“产品-流量-良率”关联数据库，通过机器学习聚类分析，系统可以自动推荐新产品的初始流量配置，将调试周期从数天缩短至数小时，更重要的是，数据库还能识别工艺波动的早期征兆，比如，某款产品的氧浓度突然波动，系统会提示可能是流量阀故障，实现预防性调整，我们不仅解决了“参数调试周期长”的痛点，还把每次调试变成了数据资产，实现了知识复用。
去年我们帮助一家光通信设备制造企业解决了高速光模块焊接良率低、空洞率高、参数调试周期长的问题，该企业生产的是100G光模块，对焊接质量要求极高，他们面临空洞率高达8%、焊接良率只有92%、参数调试周期长达5天的问题，每次换产品型号，工程师都要花大量时间重新调试，我们提供了氮气流量优化方案，包括分温区动态流量分配、基于可靠性的动态阈值设定，以及数据资产化系统，实施后空洞率从8%下降到6.8%，下降了15%，氮气消耗降低了20%，焊接良率提升到97%，工艺稳定性显著提高，批量一致性得到保障，优化后工艺波动大幅减少，工程师再也不用天天盯着产线了。
氮气流量优化对高速光模块焊接工艺的价值是显而易见的：提升焊接良率、降低空洞率、稳定工艺参数，更重要的是，它实现了工艺稳定性与成本控制的双重提升——氮气消耗降低了，参数调试周期缩短了，两者协同作用，让企业既省钱又省心，展望未来，结合AI预测与物联网监测，我们可以实现自适应流量优化，比如，系统根据实时数据自动调整氮气流量，甚至预测未来几小时的工艺波动，提前做出调整，这将是智能制造在回流焊领域的重要应用方向。
