在光通信系统中高速光模块就像数据传输的“高速公路收费站”，负责将电信号转换为光信号实现远距离、大容量的信息传输，随着5G和数据中心技术的快速发展，光模块的传输速率从10Gbps提升到400Gbps甚至更高，这给焊接工艺带来了前所未有的挑战，回流焊是光模块生产中最关键的工艺之一，它通过精确控制温度曲线使焊膏熔化后形成可靠的焊点，在实际生产中焊料桥接缺陷经常出现，导致焊点之间短路、信号中断，严重时甚至造成整个模块报废，际诺斯将结合工艺工程师的实战经验系统分析高速光模块焊料桥接的根因，并提供可落地的解决方案。

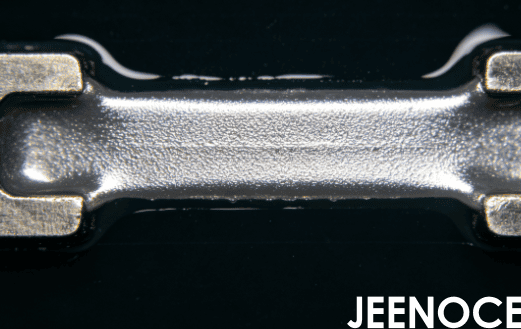

焊料桥接是指相邻焊点之间的焊料连在一起，形成“短路桥”，在细间距焊盘结构中，焊盘间距小到0.2mm甚至更小，焊膏在熔化过程中稍微“跑偏”一点，就可能搭到旁边的焊盘上，我曾处理过一个典型案例：某批次400G光模块产品，桥接缺陷率高达8.3%，通过显微镜观察，发现桥接主要发生在芯片底部焊盘阵列的角落位置，这些位置的焊盘间距只有0.25mm，而且焊膏印刷后出现了明显的“塌陷”现象——焊膏在印刷后几分钟内就变扁、变宽，增加了桥接风险，更令人头疼的是，桥接缺陷往往与空洞虚焊率存在“竞争关系”，例如为了提高润湿性而加快升温速率，空洞率确实下降了，但焊料飞溅和桥接率却上升了，这说明，桥接和空洞不是独立存在的缺陷，而是工艺参数上的“跷跷板”。
小贴士： 当发现桥接率偏高时，不要只盯着回流焊温度曲线，先检查焊膏印刷后的状态：如果焊膏在5分钟内出现明显塌陷，说明焊膏粘度或存储条件有问题。
印刷环节是控制桥接的第一道防线，在细间距焊盘工艺中，焊膏印刷精度直接决定了桥接风险的高低，去年我们际诺斯公司接到一个客户的求助：某10G光模块产品，桥接率一直徘徊在5%左右，怎么调都降不下来，我们团队到现场后发现，问题出在印刷参数上，客户使用的刮刀压力是80N，印刷速度是50mm/s，脱模速度是3mm/s，这些参数对于常规焊盘没问题，但对于细间距焊盘来说，压力太大导致焊膏被挤压到焊盘边缘，速度太快导致焊膏填充不充分，我们引入了“动态印刷响应”机制：在印刷机上安装在线焊膏厚度检测仪，实时监测每个焊盘的焊膏厚度，当检测到某个区域的焊膏厚度偏差超过±10%时，系统自动调整刮刀压力(从80N降到65N)和脱模速度(从3mm/s降到1.5mm/s)，经过一周的调试，焊膏沉积精度从±15%提升到±5%，桥接率从5%降到了1.2%。
案例数据： 通过优化印刷参数，该客户桥接率降低15%，焊膏厚度一致性提升60%，批量生产良率从92%提升到97.5%。
回流焊温度曲线是焊接质量的“指挥棒”，在细间距焊盘工艺中，温区控制不仅要考虑焊料的熔化特性，还要关注助焊剂的挥发行为，我们曾遇到一个奇怪的现象：某批次产品在A线生产时桥接率只有0.5%，换到B线后桥接率飙升到4.2%，经过排查，发现两条线的回流焊炉温区温度存在差异：A线的活性区温度是150℃±2℃，B线是155℃±5℃，别小看这5℃的波动，它导致助焊剂挥发速度不同，残留物在焊盘间积累，形成了“导电桥”，针对这个问题，我们建立了“助焊剂残留-桥接”耦合模型，通过调整活性区温度从155℃降到150℃，并将活性区时间从60秒延长到90秒，助焊剂挥发更充分，残留物减少了70%，同时，我们在回流焊炉内引入氮气保护，将氧气浓度控制在500ppm以下，进一步改善了焊料的润湿性。
案例数据： 优化温区设置后，该客户桥接率从4.2%降到0.8%，空洞率从12%降到4%，产品可靠性测试通过率从85%提升到98%。
小贴士： 活性区温度每升高5℃，助焊剂挥发速率增加约30%，但温度过高会导致助焊剂提前耗尽，影响后续润湿，建议通过热重分析仪(TGA)测试焊膏的助焊剂挥发特性，找到最佳活性区温度。
焊膏是焊接的“原材料”，选对了事半功倍，在细间距焊盘工艺中，焊膏的粘度、金属粉末粒径、助焊剂活性都是关键因素，去年我们公司开发了一款针对细间距焊盘的新型焊膏，这款焊膏的金属粉末粒径从传统的25-45μm缩小到15-25μm，粘度从900Pa·s提高到1200Pa·s，更关键的是，我们调整了助焊剂的配方，使其在150℃-170℃之间快速挥发，减少残留，为了验证效果，我们设计了“缺陷平衡曲线”工具，针对不同焊膏类型，我们绘制了桥接率与空洞率的权衡曲线，结果显示，新型焊膏在桥接率降低20%的同时，空洞率仅上升2%，而传统焊膏在桥接率降低15%时空洞率上升了8%，这说明新型焊膏在“缺陷平衡”上表现更优。
案例数据： 某客户采用新型焊膏后，桥接缺陷减少20%，空洞率控制在3%以内，工艺调试周期从原来的2周缩短到1周。
单一维度的优化往往效果有限，只有从印刷、温区、焊膏三个维度协同发力，才能彻底解决桥接问题，我们为某客户制定了系统化整改方案：
印刷环节：引入动态印刷响应机制，焊膏厚度精度提升到±5%
温区控制：建立助焊剂残留-桥接耦合模型，活性区温度精确控制在150℃±1℃
焊膏选择：采用新型细间距焊膏，金属粉末粒径15-25μm
同时我们建立了SPC统计过程控制体系，对焊膏印刷厚度、回流焊温度曲线进行实时监控，一旦发现参数偏离控制限，系统自动报警并提示调整。
案例数据： 经过3个月的系统化整改，该客户批量生产良率从92%提升到99.2%，桥接率从5%降到0.3%，空洞率从10%降到2.5%，更重要的是批次一致性大幅提升，不同批次间的良率波动从±5%缩小到±0.5%。
小贴士： 在实施综合整改方案前，建议先做一次DOE实验设计，找出对桥接影响最大的3个参数，通常，焊膏印刷厚度、活性区温度、焊膏粘度是“三大关键参数”。
高速光模块焊料桥接缺陷的根本原因在于工艺参数的不稳定性，通过印刷、温区、焊膏三个维度的系统优化，可以有效降低桥接率，提升焊接良率，未来我们将探索将“动态响应式调试”与AI预测模型结合，实现桥接缺陷的实时预警与自动补偿，同时，新型焊膏材料和智能回流焊工艺也是重要的研究方向。
