在高速光模块的制造过程中回流焊工艺的稳定性对产品的良率和性能起着关键作用，简单来说，回流焊是通过高温将电子元件固定在电路板上，如果温度或时间设置不当，可能会导致焊接不牢固、内部出现气泡等问题，际诺斯围绕回流焊工艺参数窗口的验证方法展开讨论，结合DOE(实验设计)技术系统分析关键参数对焊接质量的影响，建立参数上下限与良率之间的关系，这为工艺优化提供了科学依据。

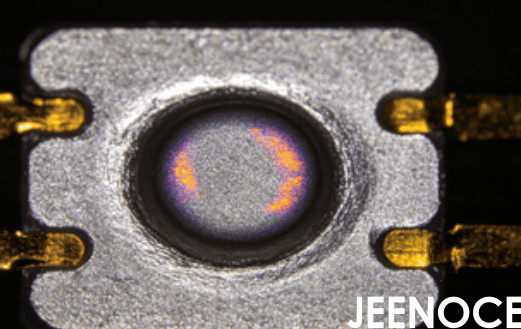

高速光模块对焊接精度有极高的要求，其封装结构复杂，热敏感性强，对回流焊的温度曲线、时间以及气体环境等参数非常敏感，传统的经验式调试方式难以满足高一致性与高良率的生产需求，因此，必须通过系统化的方法进行工艺窗口验证，空洞率控制、虚焊率优化以及热应力管理，是工艺工程师面临的核心挑战。
小贴士： 空洞率是指焊点内部气泡的比例;虚焊率是指焊点没有完全连接的比例，这两个指标直接影响光模块的信号传输质量和使用寿命。
DOE试验设计原理
DOE试验类似于科学实验，通过设定多个关键工艺参数变量(如预热温度、峰值温度、回流时间、氮气浓度等)，设计多组对比实验，收集焊接后的产品数据，分析参数变化对焊接质量的影响，DOE试验能够有效识别参数之间的相互作用，为工艺窗口的界定提供统计学依据。
关键参数选择与范围设定
根据历史数据和设备能力确定各参数的合理波动范围，并结合实际生产条件设定实验点重点关注峰值温度和回流时间对空洞率和虚焊率的敏感度，以及氮气浓度对焊点氧化的抑制作用。
数据采集与分析方法
采用AOI检测和X光检测等手段评估空洞率和虚焊率等关键指标，利用统计工具(如方差分析、回归分析)分析参数与良率之间的相关性，同时引入热应力测试数据，评估焊接后光模块的长期可靠性。
小贴士： AOI检测是自动光学检测，X光检测可以观察焊点内部是否有气泡，这两种方法能帮助快速判断焊接质量。
参数窗口定义
通过DOE试验结果，明确每个关键参数的最优区间，即“工艺窗口”，并界定其上下限，窗口边界需兼顾焊接质量与生产效率，避免过度保守导致产能损失。
良率映射分析
建立参数设置与产品良率之间的数学模型，识别参数偏离窗口后的良率下降趋势，模型应涵盖空洞率、虚焊率及热应力失效等关键指标。
窗口优化建议
针对不同产品型号或批次，提出动态调整窗口的策略，提升工艺适应性和稳定性，建议结合SPC(统计过程控制)工具，实时监控参数波动，预防工艺漂移。
传统工艺窗口验证往往依赖工程师反复试错，周期长且易受人为因素干扰，针对用户“参数调试周期长”的核心痛点，建议引入数字孪生技术在虚拟环境中模拟不同参数组合下的焊接热场分布与焊点形貌，通过将DOE试验数据与热仿真模型耦合，工程师可在数字空间中快速预判参数窗口的边界，这种“先预测、后验证”的模式不仅缩短了SOP制定周期，还能提前识别因设备老化或环境变化导致的窗口漂移，实现工艺参数的主动维护。
空洞与虚焊不仅仅是工艺参数的问题，其根源在于焊料熔融过程中的润湿动力学与气体逸出路径，传统DOE仅关注宏观参数(如峰值温度、时间)，却忽略了焊膏中助焊剂活性与焊盘表面氧化层的微观交互，建议在工艺窗口验证中引入焊点微结构分析(如SEM扫描电镜观察)，将“助焊剂挥发速率”与“焊料铺展角”作为新的敏感参数纳入DOE设计，通过调整预热阶段的升温斜率，控制助焊剂在焊料熔化前的完全挥发，可从根本上减少气孔残留，同时优化氮气浓度以降低焊盘表面氧化膜厚度，提升焊料润湿性，从而将虚焊率进一步压缩至0.1%以下。
小贴士： 助焊剂就像焊料里的“清洁剂”，如果挥发不彻底，就会在焊点里留下气泡，调整预热阶段的升温速度，可以帮助助焊剂更好地挥发。
某高速光模块制造企业在引入DOE工艺窗口验证方法后，通过系统化实验明确了回流焊关键参数的合理范围，并据此优化了SOP流程，该企业在实施后实现：
空洞率降低至0.5%以下
虚焊率下降60%
工艺调试周期缩短40%
批次间一致性显著提升
“我们通过DOE试验重新定义了回流焊的参数窗口，不仅提升了焊接质量，还大幅减少了因参数波动导致的返工和报废。” —— 客户公司工艺工程师
高速光模块回流焊工艺窗口的验证是提升焊接良率与工艺稳定性的关键环节，通过DOE试验方法，能够有效识别参数敏感性，建立科学的参数控制体系，建议企业结合自身设备特性与产品要求，定期开展工艺窗口验证，持续优化生产流程，保障高质量、高一致性的产品输出，未来可进一步探索基于机器学习的参数预测模型，实现工艺窗口的动态自适应调整。
