在现代通信系统中高速光模块就像信息高速公路的“快递员”，负责将数据快速准确地送达目的地，随着5G、云计算和人工智能的发展，光模块的速度不断提升，从25G、100G到现在的400G甚至800G，这对核心部件硅光器件提出了更高的要求，硅光器件在工作时会产生大量热量，如果热量无法及时散发芯片性能会下降，严重时甚至可能损坏，焊接是连接硅光器件与电路板的关键步骤，其质量直接影响热量能否顺利传导，际诺斯介绍高速光模块硅光器件焊接热阻优化方法，包括回流焊工艺参数调整、三维平衡优化法、案例分析及工艺管控建议，帮助工程师提升焊接良率和散热性能。

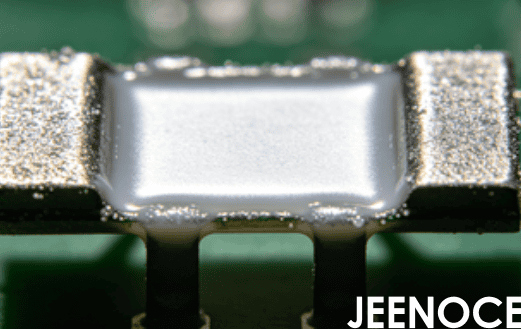

回流焊是光模块生产中最常用的焊接方式，在这个过程中，温度和时间的控制至关重要，温度过高可能导致芯片损坏，温度过低则会导致焊料融化不充分，焊接不牢固，压力参数同样关键，压力过大可能压碎芯片，压力过小则会导致焊点不紧密，热阻是衡量热量传导难易程度的指标，热阻越大，热量越难散发，在高速光模块中，芯片产生的热量需要通过焊点传递到基板，再传到散热器，如果焊点热阻大，芯片温度升高，可能导致工作不稳定，甚至出现误码，空洞和虚焊是焊接中最常见的问题，空洞就像焊点中的气泡，会影响热量传导，虚焊则是焊点没有完全连接，热阻更大，研究表明，空洞率每增加1%，热阻可能增加3%至5%，更隐蔽的问题是焊点内部的金属间化合物(IMC)层，IMC是焊料和金属界面反应生成的物质，本身热阻较高，随着时间推移，IMC层逐渐增厚，导致热阻慢慢变大，这就是所谓的“动态热阻”——焊接质量并非一成不变，而是会随使用时间劣化。
小贴士： 在回流焊工艺中，建议定期检查焊点的IMC厚度，如果发现IMC层超过5微米，就要警惕热阻劣化风险，及时调整工艺参数。
优化焊接热阻，要从温度曲线入手，温度曲线包括预热区、保温区、回流区和冷却区，每个区域的温度和时间都需要精确控制，例如预热区升温速度太快，焊膏中的溶剂挥发不充分，容易产生空洞;冷却区降温太快，焊点内部应力大，容易开裂，压力参数的调整也很关键，在倒装焊工艺中，芯片倒扣在基板上，压力控制直接影响焊点高度和接触面积，适当增加压力可以让焊点更扁平，接触面积更大，从而降低热阻，但压力过大可能导致芯片破裂，需找到平衡点，工艺参数的稳定性和批量一致性是生产中的重点，同一批产品若参数波动大，部分焊点好，部分焊点差，良率就难以提升，因此需要建立标准化操作流程，使用高精度设备并定期校准，焊料的选择同样重要，传统锡铅焊料热导率较高但环保要求下无铅焊料成为主流，无铅焊料的热导率通常较低，可以选择添加银、铜等元素的合金焊料来改善导热性能，界面材料方面在芯片和焊料之间增加一层镍金镀层，可以抑制IMC过快生长，我们提出一种“热阻-空洞率-IMC厚度三维平衡优化法”，该方法将空洞率、IMC厚度和热阻值作为相互制约的指标，通过正交实验设计，找到最优的工艺窗口，例如提高温度可以降低空洞率，但可能加速IMC生长;降低温度可以抑制IMC，但空洞率可能上升，三维平衡优化法就是找到那个“黄金点”，让三个指标都达到可接受范围。
小贴士： 进行正交实验时，建议至少选择3个温度水平、3个压力水平和2种焊料类型，共18组实验，每组实验测量空洞率、IMC厚度和热阻值，用统计软件分析最优组合。
我在际诺斯公司担任工艺工程师，负责一家光通信企业的焊接良率提升项目，这家企业主要生产400G高速光模块，使用硅光器件和倒装焊工艺，优化前，他们面临的主要问题是空洞和虚焊率高，达到8%至12%，良率只有82%左右，参数调试周期长，每次换产品型号都要花一周时间摸索参数，工艺波动大，同一批产品不同位置的热阻差异超过20%，我们采用际诺斯的技术支持，实施了三维平衡优化法，通过正交实验确定了最优温度曲线：预热区升温速度1.5摄氏度/秒，保温区150摄氏度保持90秒，回流区峰值温度245摄氏度，冷却区降温速度3摄氏度/秒，压力参数调整为每平方毫米0.5牛顿，焊料选用SAC305(锡银铜合金)，界面增加镍金镀层，优化后，空洞率从8%-12%下降到2%-3%，良率从82%提升到96%，热阻测试显示，芯片到基板的热阻从每瓦0.8摄氏度降低到每瓦0.5摄氏度，散热性能验证中，芯片工作温度降低了8-10摄氏度，我们还进行了加速老化试验，模拟光模块工作5年的情况，结果显示，采用三维平衡优化法的焊点，IMC厚度增长缓慢，动态热阻变化小于5%，而传统工艺的焊点，IMC厚度增长快，热阻增加了15%以上，这证明三维平衡优化法不仅提升了静态良率，也保障了长期可靠性。
小贴士： 加速老化试验建议在125摄氏度环境下进行1000小时，每200小时测量一次热阻和IMC厚度，如果热阻变化超过10%，说明工艺需要调整。
制定标准化的SOP(标准操作流程)是第一步，SOP应详细记录每个步骤的温度、压力、时间参数，以及设备校准方法、检查标准等，操作人员必须严格按照SOP执行，不能随意更改，工艺波动控制需要建立持续改进机制，建议每周统计一次良率数据，每月分析一次工艺参数分布，如果发现参数偏移，及时调整，例如，温度传感器老化可能导致实际温度偏低，需要定期校准，工艺验证和数据分析方法也很重要，可以使用统计过程控制(SPC)图，监控关键参数是否在控制范围内，如果出现异常点，立即排查原因，焊接良率提升的闭环管理策略包括：发现问题、分析原因、制定方案、实施改进、验证效果、标准化推广，每个环节都要有记录，形成知识库，供后续参考，我们建议建立热阻-工艺参数响应面模型，这个模型将热阻作为关键输出变量，与温度、压力、焊料量等输入变量建立数学关系，通过模型，可以快速预测不同参数组合下的热阻值，实现参数快速调试，同时，模型还能预警参数波动对热阻的影响，提前采取措施。
热阻优化对高速光模块性能的提升具有重要意义，通过降低热阻芯片工作温度降低，光模块的误码率下降传输距离增加，使用寿命延长，在400G和800G光模块中热阻优化已经成为提升性能的关键技术，未来焊接工艺的发展方向包括更精确的温度控制技术，如激光辅助加热;更先进的焊料材料，如纳米银焊膏;更智能的工艺监控系统，如在线热阻检测，这些技术将进一步提升焊接质量和效率，我们呼吁工程师从“工艺工程师”升级为“热阻架构师”，这意味着不仅要掌握焊接工艺，还要学习材料科学、热力学和统计建模知识，只有具备交叉能力，才能成为光模块热管理的核心推动者，在行业发展中发挥更大价值，
