在高速光模块的生产过程中回流焊工艺就像为电子元件“打造一个牢固的家”，随着光通信技术不断发展，对焊接质量的要求也越来越高，空洞、虚焊、桥接等缺陷，就像道路上的坑洼，直接影响产品的良率和可靠性，际诺斯将从实际案例出发，分享一套标准化的失效分析方法和整改流程，帮助工艺工程师快速找到问题根源，提升焊接一致性，缩短调试时间，实现稳定量产。

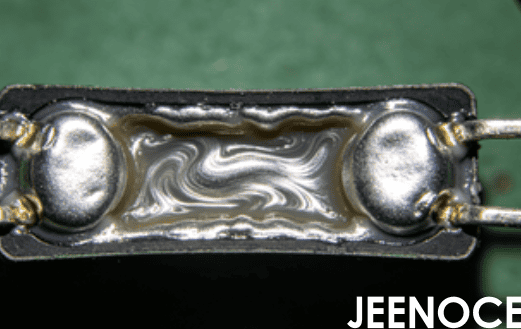

空洞就像焊点里的小气泡，会影响信号传输，常见的原因包括：
焊膏涂布不均匀
预热不够
气体未能充分排出
分析步骤：
使用X射线检测焊点内部结构，切开焊点截面进行观察，验证温度曲线是否合理
小贴士：空洞率不是越低越好，根据IPC-7095标准，空洞率小于25%通常算合格，但高速光模块建议控制在10%以下，因为如果空洞靠近焊点边缘，对信号影响更大。
虚焊是指焊点没有完全焊牢，像胶水没粘住一样，主要原因包括：
助焊剂活性不足
焊接温度未达到要求
PCB表面有污染物
分析步骤：
目视检查焊点外观
使用热成像设备观察温度分布
进行焊接力测试
小贴士：虚焊与润湿角密切相关，润湿角小于30度才算是良好焊接，如果润湿角过大，说明助焊剂或温度存在问题，需要及时调整。
桥接是指两个焊点连在一起，造成短路，主要原因是：
焊膏印刷偏移
元件放置不准确
回流焊温度变化过快
分析步骤：
使用AOI自动光学检测设备查找缺陷位置
测量焊点间距
优化温度曲线
小贴士：桥接对高速光模块的信号完整性影响很大，设计焊盘时，建议保持间距在0.3毫米以上，以减少桥接风险。
收集焊接不良样品并分类统计
记录焊接参数，如温度曲线、时间、气流等
补充建议：建立焊接缺陷数据库，记录每次问题和相关参数，便于后续分析工艺窗口。
使用AOI、X射线等设备找出缺陷位置
初步判断是哪种类型的失效
补充建议：结合热管理设计，查看温度分布是否均匀，例如，光模块中的大元件可能升温较慢，容易出现局部温度不足。
做焊点截面分析或热成像检测
结合材料特性和工艺参数，多角度查找原因
补充建议：引入焊接可靠性测试，如热循环测试，验证焊点能否长期稳定工作。
针对不同失效类型，制定优化措施，例如：调整焊膏配方、优化温度曲线、修正印刷参数
补充建议：制定工艺窗口控制策略，确保参数波动在允许范围内，例如，温度波动不超过正负5度。
小批量试产，验证整改效果，如果有效编写成标准化SOP，纳入工艺文件
补充建议：建立持续改进机制，定期回顾焊接良率数据，发现问题及时调整。
我是际诺斯客户公司的一名工艺工程师，我们之前在生产高速光模块时，空洞率一度高达8%，严重影响了产品交付进度，通过际诺斯提供的回流焊失效分析服务，我们系统梳理了从焊膏涂布到温度曲线设置的全流程问题，并制定了针对性的整改方案，具体来说，我们发现焊膏涂布厚度不均匀，导致部分区域排气不畅，于是，我们调整了印刷参数，确保焊膏厚度控制在0.12毫米到0.15毫米之间，同时，优化了温度曲线，把预热时间从60秒延长到90秒，让气体有足够时间排出，经过一个月的优化，空洞率下降至1.2%，焊接良率提升了15%，我们还引入了焊接可靠性测试，确保整改后的焊点能够满足长期使用要求。
1. 焊膏管理优化
采用高活性焊膏，确保润湿性，控制焊膏印刷厚度和均匀性，厚度波动建议控制在正负10%以内
小贴士：定期检查焊膏保质期和存储条件，焊膏过期或存储不当，活性会下降，影响焊接质量。
2. 温度曲线优化
根据PCB结构和元件特性，定制温度曲线，例如光模块中的激光器底座热容大，需要更长的预热时间
小贴士：结合热管理设计，优化预热区和回流区的温度梯度，预热区升温速度建议控制在每秒1.5度到3度之间，避免温度变化太快。
3. 工艺稳定性提升
建立标准化操作流程(SOP)， 定期校准设备，减少人为误差
小贴士：实施工艺窗口控制，确保参数波动在正负5%以内，例如，峰值温度设定在245度，波动范围控制在232度到258度之间。
4. 过程监控机制
引入在线AOI检测系统，实现焊接质量实时反馈和预警，建立焊接可靠性数据库，记录每次的焊接参数和良率数据
小贴士：通过数据分析，可以发现潜在问题，提前进行干预，提高整体生产效率。
针对高速光模块回流焊工艺中的常见失效问题，建立标准化的分析与整改流程是提升焊接良率、保障产品一致性的关键路径，通过科学的根因分析、合理的参数优化以及有效的SOP管理，可显著降低空洞、虚焊、桥接等缺陷发生率，推动生产工艺向高效、稳定方向发展，未来，随着工艺韧性设计、热仿真前置以及信号完整性关联模型的进一步成熟，高速光模块的制造将实现更高的良率与更低的成本。
