在光通信行业AI 算力光模块是支撑高速数据中心与通信系统运行的核心部件，随着 400G 和 800G 光模块的规模化量产落地，回流焊工艺质量直接影响产品的焊接可靠性、信号完整性与长期使用寿命，传统生产模式下工艺调试多依赖工程师经验反复试错，普遍存在空洞率偏高、参数波动大、良率稳定性不足的问题，今天际诺斯将结合一线量产实践，分享基于 DOE 实验设计的回流焊工艺窗口验证方法，通过系统性的参数关联分析与优化，可有效收窄工艺波动、降低焊接缺陷、缩短开发周期，是支撑 AI 算力光模块高质量大规模量产的高效路径。
DOE方法的核心是科学地设计实验，找出哪些工艺参数对焊接质量影响最大，以及它们之间如何相互作用，例如，我们可以通过DOE建立温度、时间、升温速率等参数与空洞率、虚焊率、剪切力之间的关系模型，可以提升工艺窗口的稳定性，降低生产波动，实现工艺参数的标准化，结合SMT回流焊设备的特性，还能优化热传递的均匀性。
小贴士： 刚开始做DOE时，不要选太多因子，先选择3-4个最关键的参数，比如峰值温度、回流时间和升温速率，实验次数少，结果也容易分析。
回流焊的温度曲线通常分为四个区域：预热区、保温区、回流区和冷却区，关键工艺参数包括升温速率、峰值温度、回流时间和冷却速率，这些参数组合会直接影响空洞率、虚焊率、焊点形貌以及光模块的光学对准精度，同时，还要考虑PCB板厚、焊膏类型和光器件封装形式对工艺窗口的约束。

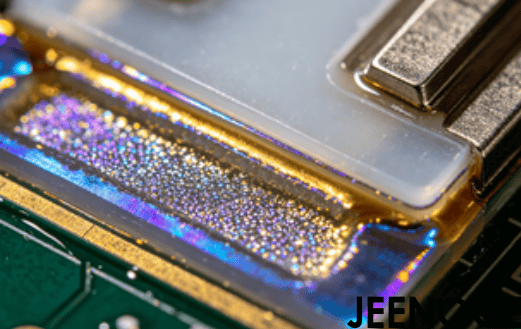

我们在设计实验时，设定变量和水平，例如，选择峰值温度(240°C、245°C、250°C)和回流时间(60秒、70秒、80秒)作为因子，响应变量包括空洞率和焊接强度，实验样本数量要足够，我们采用全因子设计加中心点重复实验，数据采集使用X-ray检测空洞率，目检焊点外观，电测导通电阻，剪切力测试焊接强度，统计分析使用方差分析、主效应图、交互作用图和响应曲面优化。
我们公司是国内领先的光通信设备制造商，专注于400G/800G光模块，之前遇到的问题是空洞率偏高，超过15%，焊接一致性差，调试周期长达两周，我们决定用DOE方法进行工艺参数优化，结合SMT回流焊设备校准，实施过程如下：我们设计了3因子2水平加中心点的实验，因子包括峰值温度、回流时间和升温速率，数据采集使用X-ray和电测，结果分析看主效应和交互效应，最终成果非常显著：空洞率下降了35%，焊接良率提升到98.6%，工艺稳定性大大增强，调试周期缩短到3天。
小贴士： 做DOE实验时，一定要做好记录，包括环境温度、湿度、焊膏批次等，这些因素也会影响结果。
通过DOE，我们量化定义了工艺窗口，确定了最优参数区间，比如峰值温度240-245°C，回流时间60-70秒，然后建立了标准化的SMT生产流程，把DOE结果转化为SOP和工艺控制计划，降低了对人工经验的依赖，提升了生产效率与一致性，减少了返修成本，我们还结合SPC(统计过程控制)监控工艺波动，实现持续改进。
传统DOE以空洞率、剪切力为响应变量，但AI算力光模块在高速信号下对焊点微观结构非常敏感，比如晶粒尺寸、IMC层厚度与均匀性，我们建议将“焊点微观结构均匀性”作为新增响应变量，通过DOE筛选出能生成细小、均匀IMC层的温度曲线，从而提升焊点抗热疲劳与信号完整性。
针对工程师“参数波动大”的痛点，我们在DOE分析中引入了“工艺窗口鲁棒性指数”(RWI)，通过响应曲面分析计算最优参数附近允许的波动范围，比如峰值温度±2°C、回流时间±3秒内仍保持良率大于98%，这个指数可以直接转化为SOP中的“工艺控制限”，减少调试周期。
小贴士： 计算RWI时，可以用响应曲面分析软件自动生成，重点关注参数波动对良率的影响曲线。
DOE方法在AI算力光模块回流焊工艺优化中非常有效，它是系统性的、数据驱动的、可量化的，我建议所有SMT工艺工程师将DOE作为工艺开发与优化的标准化工具，未来还可以结合AI算法，比如机器学习，进一步提升工艺预测与自适应能力，实现智能工艺窗口动态调整，同时，要强调对光模块焊接可靠性的长期验证，比如热循环测试。
