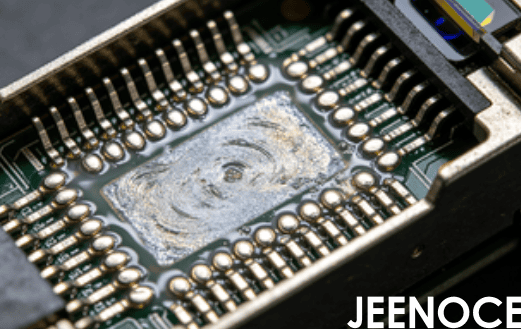

在光通信行业AI 算力光模块是支撑高速数据传输的核心部件，随着 400G 和 800G 光模块的普及，回流焊的焊接质量直接影响模块的信号完整性和长期可靠性，传统生产中工程师往往在焊接完成后才发现缺陷，这种“事后检测”模式不仅浪费材料，还延长了调试周期，今天际诺斯想和大家分享一种更高效的方法：将 AOI(自动光学检测)与回流焊工艺联动起来，通过数据关联我们可以实时发现焊点问题并快速调整工艺参数，可以提升焊接良率降低故障率，是实现高效生产的有效途径。
AOI 检测在光模块生产中扮演着“眼睛”的角色，它能实时捕获焊点缺陷，比如空洞、偏移、桥连，还能检测焊膏印刷质量，回流焊工艺参数，如预热区温度、峰值温度、冷却速率，直接影响焊接质量，两者数据互通后，就能实现缺陷识别与工艺反馈的闭环，可以优化焊接工艺窗口，提高整体生产效率。
小贴士：焊点可靠性对信号完整性至关重要，空洞率过高会导致热管理失效，影响光模块的长期稳定性，建议在 AOI 检测中重点关注空洞率指标。
传统工艺工程师依赖热电偶测温板来评估炉膛热场，但这种方法只能反映有限点位，我提出一个创新思路：通过 AOI 检测焊点形态的批量分布，反向推断炉膛内热场的均匀性，例如，若同一批次中边缘焊点与中心焊点的铺展面积差异超过 5%，就表明热场存在梯度，这时，工程师可以调整炉膛风扇转速或加热区功率分配，快速定位热场不均的根源，这种方法将 AOI 从缺陷检测工具升级为工艺诊断工具。
光模块焊接中常见的缺陷包括空洞、虚焊、偏移、桥连、焊球飞溅等，基于 AOI 数据，我们可以根据焊点形状、灰度值、位置偏差等特征，将缺陷分为三个等级：
一级缺陷(轻微偏移)： 调整贴片精度即可解决
二级缺陷(空洞率超标)： 需要优化温度曲线与氮气浓度
三级缺陷(虚焊/桥连)： 重点检查焊膏厚度与回流焊风速
小贴士：引入焊点可靠性测试(如热循环测试)与 AOI 数据关联分析，可以提升缺陷预判能力，建议每月进行一次热循环测试，验证焊点长期可靠性。
当前缺陷分级仅关注即时焊接质量，但光模块在 AI 算力场景下需承受高频热循环，焊点微观结构(如晶粒尺寸、IMC 层厚度)直接影响长期寿命，我提出：将 AOI 检测的焊点灰度值与热循环测试后的失效模式进行关联，建立“缺陷类型→工艺参数→预期寿命”的映射模型，例如，灰度值异常(偏暗)的焊点往往对应 IMC 层过厚，可通过降低峰值温度或缩短液相时间进行修正，这种模型使工程师在调试阶段就能预判焊点长期可靠性，将工艺优化从“事后补救”提升为“事前预防”。
建立 AOI 检测数据与回流焊参数的映射模型，可以利用回归分析或机器学习算法，关键参数包括温度曲线、风速、时间、氮气流量等，通过实时监测焊点质量，系统可以自动调整回流焊炉温区设定，并基于历史数据生成工艺参数推荐值，减少人工试错。
小贴士：通过数据分析优化 SOP，可以提升批量一致性，建议每周分析一次 AOI 数据，找出工艺波动规律，提前调整参数。
工程师常面临“良率波动大”的痛点，但根源往往不是单一参数偏差，而是多个参数同时漂移，我提出：基于 AOI 历史数据，计算每个工艺参数的“波动容忍度”——即参数变化多少会导致缺陷率上升 1%，例如，若分析发现峰值温度波动 ±2℃ 即导致空洞率上升 1%，而冷却速率波动 ±5℃/s 才产生同样影响，则工程师应优先锁定峰值温度的控制精度，这一指标帮助工程师在调试时聚焦关键参数，避免盲目调整所有参数，从而将调试周期从平均 3 天缩短至 1 天以内。
我是某光通信制造企业的回流焊工艺工程师，我们公司年产量超百万片 AI 算力光模块，主要生产 400G/800G 光模块，实施联动优化前，我们面临三大问题：空洞虚焊率高达 8%，调试周期平均需要 3 天，良率波动达到 ±5%，我们部署了 AOI 检测系统，建立与回流焊工艺的数据联动，并引入焊膏厚度检测与温度曲线优化模块，实施后效果显著：
空洞虚焊率下降 32%
工艺调试周期缩短 40%
良率提升至 98.6%
焊点可靠性测试通过率提高 15%
“通过 AOI 与回流焊工艺的联动优化，我们实现了从被动检测到主动控制的转变，工艺稳定性显著提高，光模块信号完整性也得到保障。”这是我们团队的真实感受。
AOI 检测与回流焊工艺联动，带来了三大价值：提升良率、缩短调试周期、增强焊点可靠性，未来，AI 技术将在智能制造中发挥更大作用，例如，基于深度学习的缺陷预测、自适应工艺优化，持续数据驱动与工艺优化，将推动光模块制造向智能化、精益化发展。
留言板
返回列表
