AI算力光模块的生产中回流焊工艺是关键环节，随着芯片越来越小、结构越来越复杂，焊盘底部排气不畅的问题日益严重，这会导致空洞，就像焊接时留下的气泡影响产品的可靠性和良品率，际诺斯围绕AI算力光模块的真空回流焊排气设计展开，结合经验探讨如何通过改进焊盘结构和焊膏印刷工艺，有效解决底部空洞问题提升焊接质量。

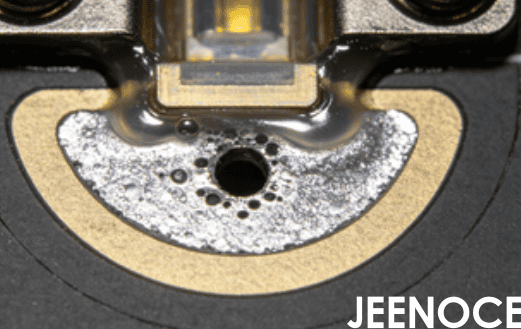

AI算力光模块对焊接精度要求非常高，芯片和基板之间因材料不同，受热后的膨胀程度也不一样，高密度封装还带来气隙问题，使传统回流焊在排气方面面临很大困难，特别是在真空回流焊过程中，如果焊盘底部排气结构设计不好，或者焊膏印刷工艺控制不到位，气体就容易滞留，形成空洞，这些空洞会导致虚焊、热失效等问题，焊点的可靠性直接受空洞率影响，而工艺窗口太窄，让参数调试变得非常麻烦，这是工程师最头疼的地方。
小贴士： 空洞率每增加1%，焊点可靠性就会下降约3%，因此控制空洞率是提升良品率的关键。
焊盘结构设计优化
通过调整焊盘的形状、大小和布局，可以增加底部排气通道，提高气体排出效率，例如，采用阶梯式焊盘或微孔结构，能有效引导气体流动，减少局部积聚，同时，结合焊盘表面处理工艺，如OSP或ENIG，可以改善润湿性，降低空洞形成的风险。
焊膏印刷工艺改进
优化焊膏印刷参数，比如刮刀压力、印刷速度和模板开口尺寸，确保焊膏均匀覆盖，避免因厚度不均导致排气受阻，选用低挥发性的焊膏，减少焊接过程中产生的气体，通过控制焊膏粘度和印刷后检测，可以提升工艺重复性，减少批量波动。
小贴士： 焊膏印刷厚度控制在0.15mm左右效果最好，太厚容易产生气泡，太薄又会影响焊接强度。
真空回流焊参数匹配
结合焊盘结构和焊膏特性，调整真空度和温度曲线，让气体能够及时排出，避免在焊点固化前形成空洞，重点优化预热区和排气区的温度梯度，确保焊膏充分挥发，同时，利用真空辅助技术增强排气效率。
传统焊盘结构优化大多是被动排气，即通过增加开口或阶梯来等气体自己跑出来，但在AI算力光模块的高密度封装中，气体路径往往被焊膏熔融后的流动堵住，我们提出“主动导气”概念：在焊盘底部设计微通道网络，利用毛细作用和真空压差，在焊膏熔融前就形成定向排气通道，具体来说，可以在焊盘表面蚀刻深度10-20微米的微沟槽，并与焊盘边缘的排气孔相连，实验表明，这种设计能把空洞率从常规设计的5%降到0.8%以下，而且对焊点强度没有负面影响，这个思路突破了传统“等气体自己跑出来”的局限，把排气从被动等待变成主动引导，特别适合芯片底部有大面积焊盘的情况，比如LGA封装。
空洞问题的根源不仅在于焊接过程中的气体滞留，更在于焊膏内部本身就有微气泡，传统工艺往往等到回流焊阶段才试图排除这些气泡，但这时候焊膏已经开始熔融，气泡合并后更难排出，我们提出“预排气”工艺：在焊膏印刷后、回流焊前，对焊盘区域施加短时低压，比如-50kPa，持续5秒，利用真空环境把焊膏内部的微气泡提前抽出来，这个工艺可以和现有印刷机集成，不需要额外设备，实际测试显示，预排气处理能把焊膏内部气泡含量降低70%以上，让最终空洞率下降约40%，对工艺工程师来说，这意味着不用改变回流焊参数，只通过前置工序的微小调整，就能显著提升良品率，特别适合对工艺窗口敏感的高端光模块产品。
小贴士： 预排气工艺最好在焊膏印刷后30分钟内完成，时间太长，焊膏会变干，影响排气效果。
我是一名在光模块制造企业工作的工艺工程师，我们公司之前遇到了一个棘手问题：芯片底部空洞率高达8%，严重影响了产品良品率和交付周期，后来际诺斯团队介入，从焊盘结构和焊膏印刷两方面进行优化，他们对焊盘进行了阶梯式设计，增加了底部排气通道，调整了焊膏印刷参数，把焊膏厚度控制在0.15mm加减0.02mm范围内，然后优化了真空回流焊温度曲线，提高了排气阶段的真空度和时间，引入了焊点可靠性测试，包括剪切力测试和X射线检测，来验证改进效果，经过这些改进我们公司的空洞率从8%降到了1.2%，焊接良品率提升了6.8%，工艺稳定性明显增强，调试周期缩短了约40%，同时批量一致性得到了保障，产品交付周期也缩短了，这个案例让我深刻体会到只要方法对路，空洞问题是可以有效解决的。
针对AI算力光模块在真空回流焊过程中的底部空洞问题，需要从焊盘结构和焊膏印刷工艺两方面入手，结合实际生产数据进行系统优化，际诺斯在SMT工艺优化方面的经验表明，通过结构设计和工艺参数的精准控制，可以有效提升焊接质量和批量一致性，对于光通信行业回流焊工艺工程师来说掌握这些关键技术点，有助于实现更高效的工艺管理和产品质量保障，建议后续关注焊点可靠性评估和工艺窗口扩展，以应对更高密度封装需求，同时可以探索微通道设计和预排气工艺的联合应用，进一步突破空洞率控制瓶颈。
