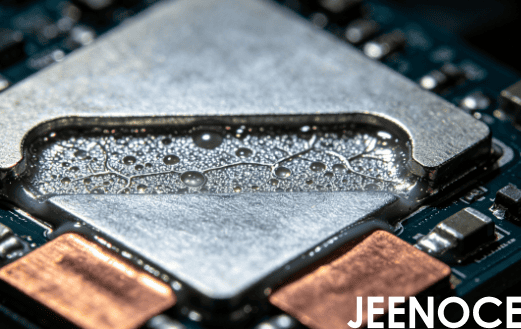

AI 技术发展迅速，AI 算力光模块在光通信领域应用越来越广泛，这类产品对焊接工艺要求极高，尤其是回流焊过程中的温度控制，直接影响产品质量和良率，很多工程师都遇到过的问题按照标准流程操作，但焊接出来的产品却出现空洞或虚焊，这往往是因为炉温在全温区分布不均造成的，际诺斯将从设备校准和炉膛风速管控两个角度，探讨如何建立有效的全温区温度偏差管控标准，帮助解决空洞虚焊率高、参数调试周期长等问题。
热电偶的布置位置非常重要，应在预热区、回流区和冷却区都放置热电偶，确保覆盖全温区的关键位置，建议采用多点校准方式，用标准温度源进行对比验证，保证测温数据准确。
小贴士：对于 AI 算力光模块这种高密度焊点的产品，建议在 PCB 板的不同位置至少布置 5-7 个热电偶，重点关注热补偿机制，避免局部温差导致焊接缺陷。
根据生产节拍和设备使用频率，建议每季度进行一次全面校准，每月进行一次快速验证，同时要依据行业标准和客户要求，制定统一的温度偏差容忍范围，例如，回流区温度偏差控制在 ±3℃ 以内，预热区偏差不超过 ±5℃，有条件的企业可以引入自动化校准系统，减少人为误差。
每次校准结果都要详细记录，形成历史数据档案，通过数据分析，可以发现温度变化趋势，提前预警异常情况，结合温度曲线验证，能快速定位热场异常区域，为后续工艺调整提供依据。
回流焊炉内的气流速度直接影响热量传递效率，风速过高会导致局部过热，风速过低则可能造成温度滞后，在 AI 算力光模块生产中，风速波动是导致空洞虚焊率升高的关键因素之一。
根据产品结构和焊接需求，设定合理的风速范围，一般建议风速控制在 1.5–3.0 米/秒之间，通过调节风机转速或优化风道结构，可以减少温度梯度差异，提升全温区温度一致性。
小贴士：建议采用闭环风速控制系统，根据实时温度反馈自动调整风速，实现动态平衡，可以显著降低工艺波动，缩短参数调试周期。
将风速变化纳入温度曲线优化过程，通过实时监控和反馈调整，实现温度与气流的动态匹配，这种协同控制能保障焊接过程中各阶段的热力学条件稳定，有效降低空洞虚焊率。
明确全温区温度偏差的计算方式，设定合理的偏差阈值，例如，回流区温度偏差控制在 ±3℃ 以内，预热区偏差不超过 ±5℃，冷却区偏差控制在 ±4℃ 以内，能保障 AI 算力光模块的批量一致性。
基于校准和风速调控的结果，制定统一的温度曲线模板，规范 SMT 工艺流程，标准化管理可以有效减少人为操作带来的不确定性，提升生产效率。
建立温度偏差的日常监测和反馈机制，结合生产数据和质量报告，不断优化校准方法和风速控制策略，引入热补偿机制，针对不同批次产品动态调整参数，形成闭环管理。
传统工艺调试依赖工程师经验，反复试错导致周期长、波动大，AI 算力光模块的微小焊点与高密度布局，使得热容差异显著，单一温度曲线难以覆盖所有焊点，这是空洞虚焊率居高不下的深层原因。
在回流焊炉内嵌入红外热成像传感器，实时捕捉每个关键焊点的实际温度变化，而不是仅依赖热电偶的“点”数据，通过对比实际焊点温度与理想曲线，自动触发微调(如局部风速或加热功率)，实现从“区域均匀”到“焊点精准”的跨越。
小贴士：热成像传感器的安装位置很关键，建议安装在回流区出口处，能捕捉到焊点经历最高温度后的实际状态，数据更有参考价值。
将历史校准数据、风速数据、焊点热成像数据与良率数据关联，训练预测模型，当新产品导入时，模型可快速推荐初始温度曲线与风速参数，将调试周期从数天压缩至数小时，同时降低工艺波动。
我是某 AI 算力光模块制造企业的工艺工程师，主要负责回流焊工艺的优化，我们公司之前一直面临空洞虚焊率高的问题，平均达到 5.8%，严重影响了产品良率和交付周期，后来我们引入了际诺斯提供的回流焊炉温校准与风速优化方案，际诺斯的工程师帮我们重新布置了热电偶位置，建立了全温区温度偏差管控标准，然后优化了炉膛风速控制系统，实现了闭环控制，最让我们惊喜的是他们引入了热成像传感器和机器学习模型，实现了焊点级温度反馈，经过三个月的调试和优化，我们的空洞虚焊率从 5.8% 降到了 1.2%，焊接良率提升到了 98.7%，参数调试周期缩短了 40%，批量一致性显著提升，现在新产品导入时我们只需要输入产品参数，系统就能自动推荐最佳温度曲线和风速设置，大大减轻了工程师的工作负担。
AI 算力光模块的高质量焊接依赖于精细化的回流焊工艺管理，通过科学的设备校准与炉膛风速管控，构建全温区温度偏差管控标准，是提升焊接良率、保障批量一致性的有效路径，未来，随着 AI 技术在智能制造中的深入应用，回流焊工艺的智能化与自动化水平将进一步提升，为光通信行业的发展提供更坚实的支撑。
