AI算力需求持续增长，光模块在高速数据传输中应用广泛，作为回流焊工艺工程师，我深知焊接质量对产品性能的重要性，在实际生产中如何确保AI算力光模块在焊接过程中的稳定性与可靠性是提升良率的关键环节，际诺斯将从物料存储和焊前防氧化处理两个角度出发，分享一套标准化操作流程，通过这些措施可以从源头减少虚焊缺陷，提升焊接一致性，降低工艺波动。
焊接缺陷通常由以下几个原因引起：
氧化物残留导致焊点不润湿
物料存储环境不当引发表面氧化
焊前处理不充分造成焊接界面不良
焊料选择与基板兼容性不足
这些因素看似独立，实则相互关联，任何一个环节出问题，都会影响最终焊接质量。
在实际生产中，我们经常遇到以下问题：
虚焊
空洞率偏高
工艺参数波动大
调试周期长
批量生产中一致性难以保障
焊点可靠性下降，影响高速信号传输性能
这些问题在AI算力光模块中尤为突出，因为这类产品对信号完整性要求极高。
表面清洁度与焊料润湿性密切相关，氧化层厚度每增加1纳米，空洞率可能上升5%到10%，通过有效的焊前处理，可以显著扩展工艺窗口，让温度曲线调试更易进行。
小贴士： 定期用接触角测试仪检查基板表面清洁度，当接触角小于30度时，焊接效果最佳，如果超过50度，说明表面氧化严重，需重新处理。
物料存储是防氧化的第一道防线，建议采取以下措施：
温度控制在25±3摄氏度
湿度不超过40% RH
避免阳光直射和强电磁干扰
使用防潮箱或真空密封包装
这些措施能有效减少氧化风险。
建立批次追踪系统，明确存储期限，对于超过有效期的物料，应进行筛选或报废处理，结合焊料活性测试，评估存储后物料的可焊性，这些措施虽然繁琐，但能避免因物料过期导致的批量返工。
取用时应注意：
佩戴无尘手套，避免人为污染
使用专用工具运输，防止机械损伤
取用后立即密封剩余物料，减少暴露时间
这些细节常被忽视，但对良率有重要影响。
小贴士： 物料暴露在空气中的时间不要超过15分钟，如果超过这个时间，建议重新进行真空密封或等离子处理，否则焊接质量会明显下降。
等离子清洗利用等离子体去除表面有机物和氧化层，能够显著提升焊料润湿性，降低虚焊风险，同时它还能改善基板表面能，增强焊接界面结合力，相比传统化学清洗，等离子处理更加环保且可控。
处理参数需根据实际情况调整：
气体种类：氩气或氩氧混合气体
功率范围：100到300瓦
处理时间：30到60秒
真空度与气体流量需根据材质微调
合理设置参数能保证处理效果。
处理后应进行以下检测：

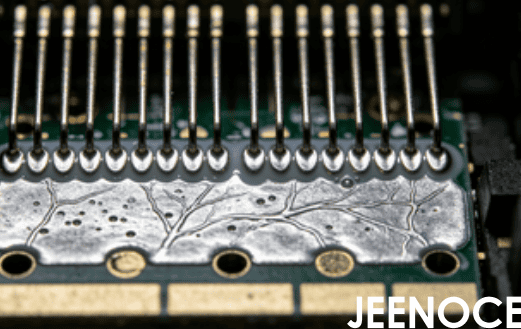

X-ray或AOI检测焊点完整性
记录处理前后焊接效果对比数据
接触角测试评估表面清洁度
这些步骤有助于确认处理是否达标。
为匹配处理后的表面状态，可调整温度曲线，减少预热时间，提升生产效率，同时，结合焊膏活性优化焊接工艺窗口，不仅能提高良率，还能缩短调试周期。
小贴士： 在引入等离子处理时，建议先做小批量测试，记录处理前后的接触角数据和焊接效果，能快速找到最佳参数，避免大规模生产时出现问题。
我是际诺斯公司的工艺工程师，曾为一家国内领先的光通信设备制造商提供技术支持，该公司专注于AI算力光模块的生产与研发，但焊接过程中虚焊率高达8%，导致产品返工率高，工艺调试周期长，我们团队介入后，引入了焊前等离子处理方案，并帮助他们建立AI算力光模块的标准化存储与处理流程，同时优化回流焊温度曲线，匹配等离子处理后的表面特性，实施效果非常显著：
虚焊率从8%下降至1.2%
回流焊温度曲线稳定性提升30%
工艺调试周期缩短40%
批量生产中焊点空洞率降低50%
客户反馈说：“通过引入等离子处理和规范化的物料存储流程，我们显著提升了AI算力光模块的焊接良率，实现了批量生产的稳定性和一致性。”
AI算力光模块的焊接质量直接影响其性能与可靠性，通过建立科学的物料存储规范和焊前防氧化处理标准，可以有效减少虚焊缺陷，提升整体焊接良率，结合实际案例可以看出，系统化的工艺优化不仅能提高生产效率，还能增强产品的市场竞争力，未来，随着AI算力需求的持续增长，焊前处理技术将在光模块制造中发挥更关键的作用。
留言板
返回列表
