人工智能技术的快速发展，推动了AI算力需求的持续增长，光模块作为数据中心和高速通信网络的核心部件，正从400G向800G乃至1.6T快速演进，这种升级不仅意味着传输速度的提升，也对封装技术提出了更高的要求，回流焊是光模块封装中的关键环节，其设备性能和工艺适配能力直接影响焊接质量和产品可靠性，际诺斯将深入分析AI算力光模块封装升级对回流焊设备及工艺提出的新要求，并探讨如何通过工艺优化实现高良率量产。
从400G到800G/1.6T的演进过程中，光模块的封装密度大幅提升，以800G光模块为例，其内部集成的芯片数量比400G增加了近一倍，焊点数量也从数千个增加到上万个，这种高密度封装对焊接工艺提出了更高要求，任何微小的焊点缺陷都可能导致整个模块失效。
现代光模块普遍采用多芯片集成和异质材料焊接技术，如硅光集成、共封装光学(CPO)等，这些技术将不同材料(如硅、磷化铟、陶瓷)的芯片集成在同一基板上，不同材料的热膨胀系数差异给焊接工艺带来了巨大挑战，例如，陶瓷基板的热膨胀系数约为6-8ppm/°C，而传统FR4基板约为14-17ppm/°C。
新型基板材料(如陶瓷基板、柔性电路)和新型焊料(如金锡焊料、银烧结焊料)的应用，使得热膨胀匹配问题更加突出，在焊接过程中，这种差异容易导致焊点开裂，因此，选择合适的材料组合至关重要。
光模块可靠性要求升级
AI算力场景要求光模块在高温高湿环境下长期稳定运行，焊接寿命和失效模式分析成为关键，研究表明在85°C/85%RH的加速老化测试中，焊点空洞率超过5%时模块寿命会缩短30%以上。
小贴士： 在选择光模块封装材料时，建议优先考虑热膨胀系数匹配度高的组合，如陶瓷基板搭配金锡焊料，可有效降低焊接热应力。
高密度封装要求焊接位置精准控制，焊点偏移率需控制在±0.05mm以内，传统回流焊设备的定位精度通常在±0.1mm，已无法满足800G光模块的封装需求，新一代设备采用高精度视觉定位系统和伺服驱动技术，可将偏移率降低至±0.02mm。
多层板和异质材料的热响应差异要求设备具备均匀热分布能力，例如，在焊接800G光模块时，基板中心与边缘的温度差需控制在±2°C以内，否则容易导致焊点质量不一致。
设备需支持新型封装材料和结构，如陶瓷基板、柔性电路、COB(板上芯片)和CPO(共封装光学)等，这些材料对焊接温度、时间和气氛都有特殊要求。
集成实时监控与反馈系统，可大幅提升批量生产一致性与效率，例如，通过在线红外测温系统实时监测焊点温度，结合AI算法自动调整加热参数，可将良率提升5-10%。
氮气保护可降低氧化风险，提升焊点润湿性，并将空洞率控制在1%以下，研究表明，在氮气环境下焊接，焊点的剪切强度可提升15-20%。
小贴士： 为确保焊接质量，建议在回流焊过程中使用氮气保护，尤其在焊接高密度或异质材料时更为重要。
针对不同封装结构(如BGA、QFN、LGA)进行动态调整，可有效减少热应力，例如，BGA芯片的焊接温度曲线需要更长的预热时间和更慢的冷却速率，以避免焊点开裂。
通过预热区、回流区、冷却区的分段控制，可降低空洞率与虚焊率，以800G光模块为例，优化后的温度曲线可将空洞率从3.5%降低至1.2%。
引入统计过程控制(SPC)方法，实时监测温度与传送速度偏差，可提高批量生产的稳定性与一致性，例如，通过SPC系统监控，可将温度波动控制在±1°C以内。
建立标准化测试与评估机制，包括焊点剪切力测试、X-ray检测与热循环可靠性验证，可确保焊接质量满足AI算力场景的严苛要求。
针对高密度焊盘优化焊膏颗粒度与印刷厚度，可减少桥连与少锡缺陷，例如，使用Type 5(5号)焊膏(颗粒直径15-25μm)替代Type 4(4号)焊膏(颗粒直径20-38μm)，可将桥连缺陷率降低60%。
小贴士： 在优化焊膏印刷工艺时，建议采用阶梯式钢网设计，对高密度区域使用更薄的钢网厚度(如0.1mm)，对普通区域使用标准厚度(如0.15mm)，可有效平衡印刷质量与效率。
传统回流焊参数调试依赖工程师反复试错，周期长且易受人为因素干扰，在AI算力光模块的高密度封装中，焊点数量激增且热分布更敏感，这种“经验式”调试已难以满足快速量产需求，建议引入基于机器学习的参数推荐系统：通过收集历史焊接数据(如温度曲线、焊膏特性、空洞率结果)，建立工艺参数与焊接质量的关联模型，在新产品导入时，系统可自动推荐初始温度曲线与传送速度，工程师仅需微调即可，同时，结合在线红外测温与X-ray抽检反馈，实现参数的闭环自适应优化，将调试周期从数周缩短至数天，例如，某光通信企业通过引入自适应优化系统，将800G光模块的工艺调试周期从21天缩短至5天，良率从85%提升至95%。

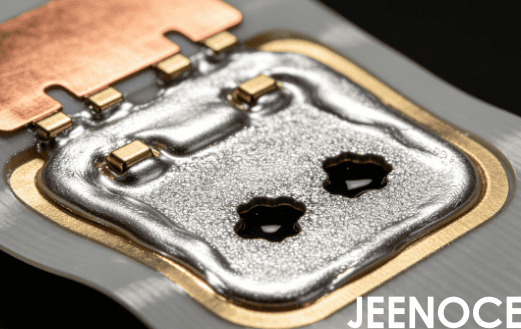

空洞率是光模块焊接的核心质量指标，但传统方法依赖X-ray事后检测，发现问题时已产生批量不良，建议在工艺开发阶段引入热力学仿真工具，模拟不同温度曲线下焊膏的熔融、润湿与气体逸出行为，通过仿真预判空洞高发区域(如BGA中心焊盘、大尺寸散热焊盘)，工程师可提前调整预热斜率与峰值温度，从源头抑制空洞形成，例如某案例通过仿真发现，将预热速率从1.5°C/s降至1.0°C/s，可减少大焊盘处气体残留，空洞率降低约40%，这种“过程预防”思路，能显著减少试产阶段的缺陷率，提升量产良率，目前主流热力学仿真工具(如ANSYS、COMSOL)已能实现90%以上的空洞预测准确率。
小贴士： 在实施热力学仿真时，建议重点关注焊膏中助焊剂的挥发特性，不同品牌焊膏的挥发温度范围差异可达20-30°C，直接影响空洞形成。
我是际诺斯客户公司的一名回流焊工艺工程师，负责800G光模块的量产工艺开发，在推进800G光模块量产过程中，我们发现传统回流焊设备在焊接高密度BGA芯片时存在空洞率偏高的问题，平均空洞率达到3.2%，远高于行业标准(1.5%以下)，通过引入具备更高温度控制精度和多段温区调节能力的回流焊设备，并结合新的温度曲线优化方案，我们最终将空洞率从3.2%降低至0.8%，显著提升了焊接良率和产品一致性，具体优化措施包括：
将预热区从3段增加到5段，实现更精细的温度控制
将预热斜率从1.5°C/s调整为1.0°C/s，减少气体残留
引入氮气保护，将氧含量控制在500ppm以下
使用Type 5焊膏替代Type 4焊膏，减少桥连缺陷
同时，我们通过SPC系统对工艺波动进行实时监控，将参数调试周期缩短了40%，有效保障了批量生产的稳定性，目前该800G光模块的月产量已突破10万只，良率稳定在97%以上。
AI算力光模块的快速迭代对回流焊设备与工艺提出了更高要求，企业需从设备选型、工艺优化、数据管理等多维度入手，构建适应未来发展的焊接体系，通过持续的技术投入与工艺创新，才能保障AI算力光模块的高质量交付与稳定运行，满足数据中心与高性能计算场景的严苛可靠性需求。
