人工智能技术的快速发展，推动了AI算力需求的持续增长，数据中心和高性能计算设备对光模块的需求日益增加，作为数据传输的核心部件光模块的制造工艺直接影响其性能和可靠性，在实际生产中工厂经常需要频繁切换不同型号和封装的光模块，这种多品种换线给回流焊工艺带来了挑战，如何实现快速换线、缩短调试时间并保证焊接质量成为工艺工程师面临的重要课题，际诺斯将围绕建立分层参数模板库的方法分享AI算力光模块快速换线的实用技巧，通过这些方法可以帮助提升调试效率和工艺稳定性。
AI算力光模块通常采用高密度封装技术，如BGA(球栅阵列)和CSP(芯片级封装)，这些封装形式的焊点密集，对焊接精度和热管理要求很高，如果温度控制不当，容易出现虚焊或短路问题，因此在设定温度曲线时，需要结合热仿真技术，对预热区和峰值温度进行精确优化。
不同型号的光模块使用不同的基板材料、焊料类型和元件规格，例如，有的模块使用陶瓷基板，有的使用有机基板;焊膏也有无铅和有铅之分，这些差异导致温度曲线需要频繁调整，为了应对这种情况，建立焊膏兼容性数据库非常重要，它能帮助工程师快速匹配不同材料的工艺参数。
AI应用对产品性能要求极高，任何工艺波动都可能影响信号传输质量，因此，在批量生产时，必须保证焊接质量的一致性，这需要通过实时监控和闭环反馈系统，确保每一块产品的焊接温度曲线都符合标准。
在实际生产中传统的换线调试方式存在不少问题，让工程师们感到困扰。
每次换线时，工程师都需要重新设置温度曲线，从预热区到冷却区，每个参数都要手动调整，这个过程耗时且容易出错，因为没有标准化的模板可以复用，每次调试都像从零开始。
缺乏统一的参数参考，导致不同批次之间的质量不稳定，特别是在多品种频繁切换的情况下空洞和虚焊率波动明显，有时一批产品良率高下一批却出现大量缺陷，让人难以掌握规律。

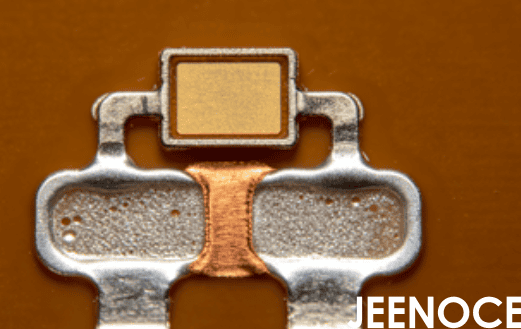

温度曲线设置不精准或焊接时间控制不当，容易引发焊接缺陷，空洞和虚焊是光模块焊接中最常见的问题，它们会直接影响产品的可靠性和信号完整性。
小贴士：在调试新封装时，可以先参考类似封装的历史参数，然后根据实际焊接效果微调，能节省大量时间，避免从头摸索。
为了解决上述问题我们推荐建立分层参数模板库，这个库就像一本工艺“字典”，把不同情况下的参数分类整理好，方便快速调用。
这一层包含所有光模块回流焊都适用的基础设置，比如加热区数量、冷却区温度、峰值温度范围等，同时还要集成常见焊料类型的通用温度曲线框架，以及焊膏兼容性数据，这些参数是“万金油”，适用于大多数情况。
针对不同的封装形式，如BGA、CSP、QFN等，提供专门的温度曲线优化建议，不同封装的热容量和热传导特性不同，需要匹配不同的升温速率和保温时间，这一层还要结合热仿真结果，调整基板材料的热传导参数。
这是最精细的一层，专门针对特定AI光模块的焊接工艺要求，例如，高速信号完整性对焊接点的形状和内部结构有特殊要求，需要精确控制峰值温度和冷却速率，这一层的参数通常需要结合客户实际生产数据进行微调，并引入数据驱动优化模型，让参数不断进化。
小贴士：在建立模板库时，建议给每个参数模板都标注适用的封装类型、焊料型号和基板材料，在换线时工程师可以快速筛选出最匹配的模板。
有了分层参数模板库，接下来就是如何高效使用它。
将已经验证过的参数模板直接导入新产线，减少重复调试时间，现在有些先进设备支持一键换线功能，只需选择对应的模板，设备就能自动调整所有参数，非常方便。
在实际焊接过程中，通过热电偶等传感器实时监测温度数据，系统可以根据反馈自动微调温度曲线，这种动态调整机制能提高工艺的适应性，有效降低空洞和虚焊率。
利用过往生产数据建立参数库，不断迭代优化，例如记录每次换线的调试时间、焊接良率、空洞率等数据，分析哪些参数组合效果最好，同时结合热仿真技术可以提前预测新封装的热行为，减少试错成本。
传统工艺中，空洞虚焊率是事后检测的良率指标，发现问题时，往往已经造成批量损失，但通过引入在线X射线检测或声学显微镜的实时数据，我们可以把空洞虚焊率作为动态调整温度曲线的输入变量，例如，当实时检测到某区域空洞率超过阈值时，系统自动微调对应加热区的温度或传送带速度，形成“检测-调整-再检测”的闭环，这种“过程控制”思维，能将空洞虚焊率从2.5%降至0.5%以下，工程师从被动救火转变为主动预防，效率大大提升。
AI算力光模块对高速信号完整性要求极高，而焊接点的微观结构，如IMC层厚度、空洞分布，直接影响信号衰减和阻抗匹配，传统工艺优化只关注焊接良率，但我们可以通过热仿真与电性能仿真耦合，建立“温度曲线-焊接点微观结构-信号完整性”的关联模型，例如针对特定光模块，通过调整峰值温度与冷却速率，控制IMC层厚度在2-4微米之间，既保证焊接强度，又降低信号损耗，这种跨学科优化，让工艺参数不再只是“焊好”，而是“焊好且信号不丢”。
面对频繁换线工程师往往依赖经验手动调整参数，效率低且不稳定，但我们可以将分层模板库中的参数视为“基因”，通过遗传算法自动生成并测试新封装的最佳参数组合，例如，输入新光模块的封装类型、基板材料、焊膏型号，系统自动生成10组候选温度曲线，并通过热仿真快速筛选出最优解，再结合少量实物验证即可完成调试，这能将转产周期从4小时压缩至15分钟，而且参数优化不再依赖个人经验，而是算法驱动的全局最优。
小贴士：如果工厂条件允许，建议引入在线X射线检测设备，它能实时监控焊接质量，为动态参数调整提供数据支持，是降低空洞虚焊率的利器。
我们之前在处理AI算力光模块多品种换线时，每次都需要重新调试温度曲线，平均耗时4小时以上，引入分层参数模板库后，我们只需要根据封装类型选择对应模板，再进行微调，调试时间缩短至30分钟以内，空洞虚焊率也从2.5%下降到0.8%，显著提升了良率和生产效率，，通过热仿真提前预测新封装的焊接风险，进一步压缩了转产周期，现在，我们正在尝试引入遗传算法自动寻优，相信未来换线效率会更高。
在AI算力光模块制造日益复杂的背景下，建立分层参数模板库是实现快速换线、提升工艺稳定性的关键手段，通过参数复用、热仿真与数据驱动优化，不仅能够降低调试成本，还能有效保障产品的一致性和可靠性，为智能制造提供有力支撑，未来，随着自适应进化系统与遗传算法的引入，工艺调试将从“经验驱动”彻底转向“数据驱动”，让每一次换线都成为一次工艺优化的机会。
