AI算力光模块在数据中心中扮演着重要角色，负责高速数据传输，随着需求不断增长对回流焊焊接质量的要求也日益提高，焊接过程中，热应力是一个隐形的威胁，它可能导致芯片内部出现微裂纹，进而造成模块报废，过去我们主要依靠经验调整温度曲线，但这种方法试错成本高，良率不稳定，现在我们引入了热-力耦合仿真技术，通过模拟不同升降温速率下的应力分布，提前预判问题，实现从“被动补偿”到“主动预判”的转变，这不仅提高了效率还降低了生产成本，际诺斯从工艺工程师视角详解AI算力光模块回流焊升降温优化方法。

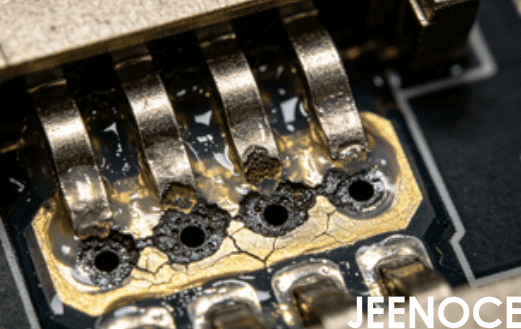

AI算力光模块中的材料，如芯片、基板和焊料，具有不同的热膨胀系数(CTE)，这些材料在加热和冷却时，膨胀和收缩的速度不一致，容易产生应力，升温过快可能导致芯片变形，而降温过快则可能让应力无法及时释放，导致隐患，以前我们只关注CTE匹配，现在发现，控制“应力梯度”更为关键，所谓应力梯度，就是让应力在多层材料之间逐步释放，而不是突然集中，例如，将降温速率从单一值改为三段式递减，可以更有效地控制应力。
小贴士：控制应力梯度，就像开车下坡，慢慢减速比急刹车更安全，能保护焊点不被“震伤”。
优化温度曲线需要分步骤进行。
第一步是升温阶段，升温速度要适中，避免热冲击导致芯片变形
第二步是保温阶段，确保焊膏充分熔化，润湿性良好，焊料均匀铺开
第三步是降温阶段，这是最关键的环节，冷却速率必须控制得当
我们引入了实时热成像反馈系统，在回流焊炉中安装红外摄像头，可以实时监测温度场，一旦发现炉温波动，系统会自动微调升降温速率，使固定曲线升级为动态自适应控制，即使PCB板厚不同或设备老化，也能保持工艺稳定。
小贴士：实时热成像就像给焊接过程装了个“温度计”，随时调整，确保每块板子都焊得一样好。
去年我们帮助一家光通信企业解决AI算力光模块的焊接问题，他们的模块空洞率较高，良率只有85%，经常被客户退货，我们利用热-力耦合仿真预设计了温度曲线，然后引入应力梯度控制策略，将降温速率调整为三段式：先以每秒3度降温，再降到每秒1.5度，每秒0.5度，结果空洞率下降了32%，焊接良率提升至98.7%，焊接周期也缩短了15%，从40秒降至34秒，经过热循环测试，优化后的模块在高温和低温交替环境下，焊点没有出现裂纹，可靠性显著提升，这个案例证明主动预判和应力梯度控制是解决应力缺陷的有效方法。
在批量生产中，工艺稳定性至关重要，我们通过标准化温度曲线，确保每批产品的焊接效果一致，同时使用数据采集系统记录每个模块的焊接参数，实现全过程可追溯，自动化设备也很关键，例如，高精度回流焊炉能够将温度波动控制在正负1.5度以内，我们建议在产线部署动态自适应控制系统，利用实时热成像数据自动补偿炉温波动，可以将工艺波动标准差控制在正负1.5度以下，无论生产多少模块，每个焊点的质量都能保持一致，客户使用起来更加放心。
总结来看，优化AI算力光模块的回流焊升降温速率，核心在于控制应力缺陷，通过热-力耦合仿真、应力梯度控制和动态自适应闭环三大技术，我们可以将焊接良率提升至98%以上，未来，智能制造将推动工艺进一步智能化，例如，AI可以自动调整温度曲线，甚至预测焊点寿命，作为工程师，我们要持续关注热管理和焊接工艺的协同优化，因为热循环测试和应力控制直接影响光模块的使用寿命，展望未来热-力耦合仿真、应力梯度系数和动态自适应控制将成为智能回流焊的三大支柱，它们将使AI算力光模块的焊接更加高效、稳定和可靠。
留言板
返回列表
