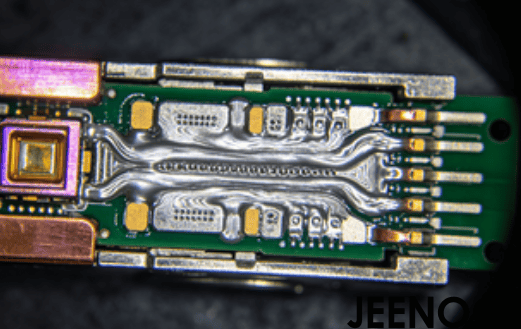

回流焊工艺工程师每天接触最多的是AI算力光模块，这些小器件是数据中心和高性能计算的核心，负责高速光信号的收发，焊接质量直接决定了光模块的性能和寿命，而冷焊与热焊缺陷，就像隐藏在生产线上的“隐形杀手”，可能导致信号中断、误码率飙升，甚至整批产品报废，过去，我们习惯通过温度曲线来判断冷热焊，但效果并不理想，后来我发现真正关键的是焊点内部的微观结构，引入IMC厚度作为量化指标，能更精准地识别缺陷，避免盲目调试参数，际诺斯从工艺工程师视角，详解AI算力光模块冷焊热焊的判定方法、对光性能的影响及回流焊参数调整方向。
冷焊是指焊料没有完全熔化，焊点表面粗糙、发暗，像没粘牢一样，容易造成接触不良，热焊则是焊料过度熔化，流得到处都是，氧化严重，甚至可能损坏焊盘，这两种缺陷对光模块的影响很大，冷焊会导致信号损耗增加，热焊则会引发热应力集中，加速老化，特别是在高速光通信中，误码率会明显上升，要检测这些缺陷，仅靠肉眼是不够的，我们常用X-ray来识别空洞和虚焊，再用扫描电子显微镜(SEM)放大观察焊点形貌，可以更准确地判断问题所在。
小贴士： 检测冷热焊时，先用X-ray扫描，发现空洞率超过5%的，再用SEM观察IMC层，冷焊时IMC很薄，热焊时IMC很厚。
冷热焊缺陷对光性能的影响是立竿见影的，焊点接触不良会导致光功率衰减，影响光模块的发射和接收信号，热焊导致的焊料溢出，会让模块工作温度不稳定，加速老化，更麻烦的是，冷焊会引入寄生电容和电感，干扰高频信号，破坏SMT工艺的一致性，这些缺陷与回流焊温度曲线密切相关，预热区温度不够容易导致冷焊;回流区温度过高或时间过长则容易引发热焊，为了量化影响，我们引入了“热-力-电”多物理场耦合分析，通过有限元仿真，我们发现冷焊会让光模块寿命降低30%以上，而热焊由于热应力集中，更容易导致早期失效，因此，优先解决热焊问题是工艺调试的关键。
小贴士： 调试参数时，优先解决热焊问题，因为热应力集中更容易导致光模块早期失效，冷焊虽然寿命短，但热焊更紧急。
针对冷热焊缺陷调整回流焊参数是核心手段，建议的温度曲线如下：
预热区：150-180摄氏度
恒温区：180-200摄氏度
回流区：230-250摄氏度
冷却区：降温速率控制在2-4摄氏度每秒
同时氮气保护氛围也很重要，氧浓度应控制在500ppm以下，以减少焊料氧化，提升焊点润湿性，焊膏方面，应选择低空洞率的产品，并优化钢网厚度和开口设计，但调试周期长是一个痛点，以前我们靠试错法，一调就是几周，后来我们构建了一个“缺陷-参数”反向映射数据库，把历史冷热焊案例录入系统，利用机器学习建立模型，当检测到冷焊时，系统会自动推荐“升温速率提高10%”或“恒温区延长5秒”，一来，调试周期从数周缩短到几天，不再依赖个人经验。
去年我们遇到一家光通信企业，专门生产AI算力光模块，他们的痛点很明显空洞虚焊率高达8%，工艺波动大，调试周期长，批量一致性差，客户找到我们希望帮忙解决问题，我们基于际诺斯提供的SMT工艺优化建议，调整了回流焊温度曲线：
预热区温度从140摄氏度提高到160摄氏度
回流区温度从240摄氏度降到235摄氏度
氮气浓度从800ppm降到400ppm
接着我们优化了焊膏印刷参数，将钢网厚度从0.12毫米调整为0.1毫米，开口设计也做了微调，实施后效果显著虚焊率从8%降至1.2%，工艺稳定性大幅提升，批量一致性明显改善，调试周期缩短了40%，客户反馈说现在生产线上很少再出现冷热焊缺陷，光模块的良率和可靠性都上了一个台阶。
冷热焊缺陷对AI算力光模块的危害不容忽视，它们直接影响高速光通信的可靠性，要解决这个问题必须从焊点的微观结构入手，结合多物理场分析，精准判定缺陷类型，同时优化回流焊参数，特别是温度曲线和氮气保护，是提升焊接良率的关键，未来建议引入智能反馈系统，实时调整回流焊参数，同时探索新型焊料和助焊剂，以适应更高频光模块的需求，持续监控焊接质量，配合AOI和X-ray等自动化检测设备，才能将空洞虚焊率降到最低。
