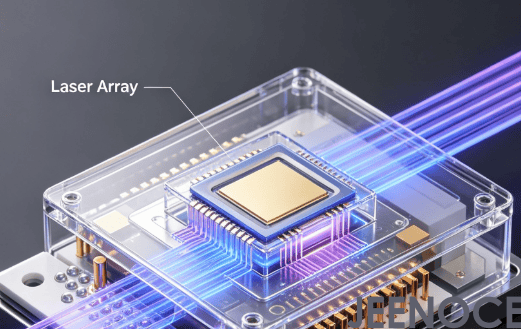

5G 技术对光模块的性能要求越来越高，光模块正朝着小型化和高速率的方向快速发展，这种变化带来了一个关键挑战微间距焊盘的焊接工艺，焊盘间距越来越小，焊料量控制变得极其困难，稍有不慎就可能出现桥接或虚焊问题，对于基站级应用来说回流焊焊接质量直接影响设备的长期稳定性和抗环境应力能力，基站设备通常安装在户外，需要经受高温、低温、潮湿、振动等恶劣环境的考验，如果焊点质量不过关，轻则信号传输不稳定重则导致设备故障，影响整个通信网络的正常运行，际诺斯针对 5G 光模块微间距焊盘特性，制定焊接质量检测方法与合格判定标准，匹配基站级高可靠性要求。
微小焊盘的尺寸和布局具有独特特点，微间距和高密度排列使得焊料桥接风险大大增加，例如，两个焊盘之间的距离只有 0.3 毫米甚至更小，焊料稍微多一点，就可能连在一起，造成短路，材料方面，基板材料(如陶瓷或 PCB)与焊料合金(如 SAC305)的匹配性至关重要，不同材料的热膨胀系数不同，焊接过程中，如果热应力过大，可能导致基板翘曲或焊点开裂，焊接过程中的关键控制点包括预热速率、峰值温度和冷却速率，这些参数直接影响焊点的微观结构，预热太快，焊膏中的溶剂挥发不充分，容易产生气孔，峰值温度过高或过低，都会影响焊料的润湿性和 IMC 金属间化合物的形成，冷却速率不当，则可能导致焊点内部应力集中。
小贴士： 在光模块封装中，焊盘表面处理对润湿性的影响不容忽视，ENIG 表面处理能提供良好的润湿性和平整度，但成本较高，OSP 成本低，但保存期限短，根据产品要求和成本预算，选择合适的表面处理方案。
焊接质量的检测手段包括 X-RAY、AOI 自动光学检测和显微镜检查，X-RAY 可以透视焊点内部，检查空洞率;AOI 能快速检测焊点外观缺陷;显微镜检查则用于观察焊点微观结构，关键指标包括空洞率应控制在 5% 以下，润湿角应小于 30 度，焊点剪切强度需满足设计要求，这些指标需要结合行业标准(如 IPC-A-610、J-STD-001)进行适配优化，同时满足基站级可靠性测试的要求，焊点空洞对信号传输和热管理有直接影响，空洞率过高会导致信号衰减和散热不良，影响光模块的性能和寿命，工艺窗口的窄化是另一个挑战，微小焊盘对工艺参数的变化非常敏感，稍有不慎就会导致质量问题。
温度曲线的设计与优化是提升焊接质量的核心，分段控制预热、浸润、回流、冷却四个阶段，每个阶段的温度和时间都需要精确设定，预热阶段要确保焊膏中的溶剂充分挥发，浸润阶段要让焊料充分润湿焊盘，回流阶段要控制峰值温度和停留时间，冷却阶段要控制冷却速率，避免焊点内部应力集中，氮气氛围对焊接质量有显著影响，氮气可以降低氧化，改善润湿性，减少焊点空洞，在微小焊盘焊接中，氮气氛围尤其重要，因为焊盘面积小，氧化对润湿性的影响更加明显，工艺稳定性的提升措施包括引入 SPC 统计过程监控、定期校准设备、扩展工艺窗口，通过实时监控关键参数，及时发现异常并调整，可以有效降低工艺波动。
小贴士： 在光模块封装中，热管理对焊接参数有特殊要求，焊接过程中要避免热应力导致基板翘曲，可以通过优化温度曲线和采用夹具固定基板来解决。
作为工艺工程师，最大的痛点之一就是参数调试周期太长，每次换新产品或材料批次，都要花几周时间反复调试温度曲线，根源在于静态工艺窗口无法应对材料和设备的波动，我们引入了“动态工艺窗口”概念，通过实时监测焊点温度与焊料润湿行为，自动补偿预热速率与峰值温度，一来，调试周期从数周缩短到几天，大大提升了工作效率，动态工艺窗口依赖在线温度监测与焊点润湿性实时反馈，结合机器学习模型预测最佳参数组合，实现“一次调试、长期稳定”的工艺管控，这套系统让我们从被动应对问题转向主动预防问题。
空洞率小于 5% 是常见标准，但基站级应用更关注空洞形态对热循环寿命的影响，圆形空洞对焊点强度影响较小，而长条形或聚集型空洞则可能成为裂纹源，导致焊点提前失效，我们建立了“空洞形态分级标准”，将长条形或聚集型空洞视为高风险，引入焊点热-机械仿真模型，预测空洞对长期可靠性的影响，通过焊点热-机械仿真与加速寿命测试，将空洞形态与焊点疲劳寿命关联，制定更精准的判定标准，一来，我们就能避免“低空洞率但高风险”的焊点流入基站级产品，确保每个焊点都能经受住长期运行的考验。
工艺波动大导致批量一致性差，这是很多工艺工程师头疼的问题，根源在于焊点微观结构(如晶粒尺寸、IMC 层厚度)的变异，我们建立了“焊点微观结构一致性”管控指标，通过控制冷却速率与回流时间，确保焊点 IMC 层厚度在 3-5 微米范围内，晶粒尺寸均匀，引入焊点微观结构分析(如 SEM 扫描电镜、EBSD 电子背散射衍射)作为工艺验证手段，结合工艺一致性指数(PCI)量化批量波动，这套体系将良率提升从“事后检测”转向“过程控制”，让我们能够主动管控工艺质量。
我是某光模块制造企业的工艺工程师，公司主要生产 5G 基站用的光模块，之前面临的主要问题是空洞虚焊率高、工艺波动大，焊接良率只有 89%，严重影响生产效率和产品质量，我们引入了际诺斯提供的焊接质量管控体系，结合可靠性测试进行验证，关键措施包括：
第一，优化温度曲线，降低空洞率至 1.2% 以下，通过调整预热速率和峰值温度，焊点空洞明显减少，信号完整性得到显著提升。
第二，引入自动化检测系统，提升检测效率 40%，X-RAY 和 AOI 设备自动检测焊点质量，减少了人工检测的误差和耗时。
第三，建立标准化 SOP，实现工艺一致性提升 30%，通过规范操作流程和工艺参数，工艺波动明显减小，工艺窗口容忍度得到扩展。
成果数据：焊接良率从 89% 提升至 97.5%，客户反馈良好，产品满足 5G 基站长期运行要求，这次改进让我们深刻认识到，系统化的质量管控体系是提升良率的关键。
5G 光模块焊接需要建立精细化管控体系，聚焦微小焊盘工艺与焊点空洞控制，需结合设备能力与工艺特性进行系统化优化，扩展工艺窗口以应对材料波动，推动标准化、自动化、智能化发展是提升良率的关键路径，强化可靠性测试与基站可靠性验证，建议引入动态工艺窗口、空洞形态分级与焊点微观结构一致性管控，实现从“参数调试”到“工艺智能”的跨越，只有，才能确保 5G 光模块的焊接质量满足基站级高可靠性要求，为 5G 通信网络的稳定运行提供坚实保障。
