5G通信技术极大地提升了数据传输速度，光模块是其中的关键部件，在工作过程中光模块会产生热量，尤其是在高温或满负荷运行时焊接工艺的稳定性变得尤为重要，如果焊接不理想热量无法有效散发，就可能导致光模块故障，际诺斯专门探讨如何优化5G光模块的共晶焊接工艺，通过精准控制回流焊温度、氮气浓度和压力，可以减少焊接过程中的气泡(空洞)，提高焊接质量，可以让光模块在各种温度环境下都能稳定运行。

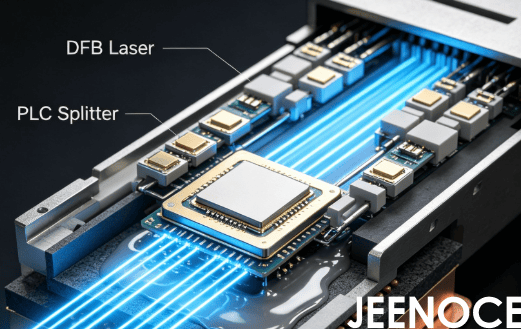

目前，5G光模块的体积越来越小，内部元件密集，这使得散热成为一大难题，焊接过程中产生的热量如果无法及时排出，会影响模块性能和使用寿命，特别是在高温满负荷运行时，焊点容易失效，传统焊接方法的参数设置不够稳定，导致空洞率高、虚焊现象频繁出现，工艺调试耗时较长，批量生产时质量也不一致，这对工艺工程师来说是个不小的挑战。
焊接热阻是影响光模块散热的重要因素，以下几点会直接影响热阻大小：
温度曲线设计：焊接时的升温与降温方式会影响焊料的流动性，合理的温度曲线能确保焊料均匀铺开。
氮气浓度控制：使用高纯度氮气(99.99%以上)可以防止焊料氧化，减少气泡，降低空洞率。
压力参数调节：适当的焊接压力(0.3~0.5MPa)有助于焊料填充缝隙，提升界面质量。
焊料选择与界面金属化：焊料成分和芯片镀层需要匹配，否则长期使用后热阻可能增大。
预热与冷却速率：缓慢加热和冷却可减少热应力，避免焊点开裂。
小贴士： 调试温度曲线时，建议用热电偶实测光模块内部温度，因为炉子设定温度可能与实际温度存在滞后。
为满足5G光模块在宽温环境下的运行需求，我们设计了以下优化方案：
温度区间：设定在180℃到260℃之间，这个范围既能保证焊料充分熔化，又不会损坏芯片。
氮气浓度：控制在99.99%以上，可以有效降低氧化风险，显著减少空洞率。
压力参数：调整至0.3~0.5MPa，这有助于提升焊接界面质量，保障焊点可靠性。
预热与缓冷：引入预热和缓慢冷却策略，以减少热应力，提升批量一致性。
小贴士： 氮气浓度并非越高越好，如果低于99.99%，空洞率会明显上升，建议使用氧分析仪实时监测炉内氧气含量。
我们公司是一家专注于5G光模块的企业，此前，焊接空洞率一直较高，达到12%，良率难以提升，调试周期长达两周，后来，在际诺斯自动化焊接设备的支持下，我们对共晶焊接工艺进行了系统优化，通过调整温度曲线(将峰值温度从270℃降至250℃)和提高氮气浓度(从99.9%提升至99.99%)，空洞率成功下降至3%，焊接良率提升了15%以上，工艺稳定性也得到增强，调试周期缩短了40%，现在，批量生产的质量一致性良好。
5G光模块的共晶焊接优化是提升产品可靠性和市场竞争力的关键，通过科学设定温度、氮气浓度和压力参数，可以有效降低焊接热阻和空洞率，这不仅提升了焊接良率，还增强了工艺稳定性，结合自动化设备和标准化流程，企业能够实现高效、稳定、高质量的生产，未来，随着5G光模块功率密度的不断提升，宽温场景下的热阻管控方案将持续升级，这将推动整个行业工艺水平的进步。
