在电子制造领域尤其是SMT(表面贴装技术)产线上，X-ray检测设备就像一位“透视眼”医生，它能够无损地检查电路板内部的焊点质量，这直接影响到产品的可靠性，X-ray检测设备的核心是X光管，它的寿命和状态直接决定了成像的清晰度和稳定性，对于工艺工程师来说掌握科学的维护方法非常重要，科学的维护不仅能延长设备的使用寿命还能保障无损检测结果的可靠性，同时这也是提升整条生产线质量的关键，际诺斯将为SMT工艺工程师提供详尽的X-ray检测设备维护保养指南。
传统维护方式通常是“坏了再修”，但更高效的方式是采用“预测性维护”，这种维护方式类似于给设备做定期体检，通过实时监控光管的工作电流、电压、温度和曝光时间等参数，可以提前判断X射线源的健康状况，分析这些数据有助于预测光管还能使用多久，可以避免设备在生产过程中突然出现故障，基于数据的设备状态监控是实现稳定生产、减少意外停机的重要基础。
为了让X-ray设备始终保持最佳状态，需要进行分级保养，以下是一些常见维护项目：
开机后，确认光管和冷却系统是否正常运行，快速拍摄一张标准测试板的图像检查图像分辨率和对比度是否有变化，同时确认设备所在房间的温湿度是否合适。
使用专业工具清洁X-ray探头前的检测窗口和光学镜头，运行设备自带的校准程序，确保成像精度，检查所有电线连接是否牢固。
检查并更换可能老化的滤光片、散热风扇等易损件，评估光管的老化程度并更新寿命预测，升级设备软件优化系统，确保自动缺陷识别功能准确高效。
小提示：建立一份《设备点检表》，将每日、每周的检查项目清单化，由专人负责记录能有效避免遗漏，形成良好的维护习惯。

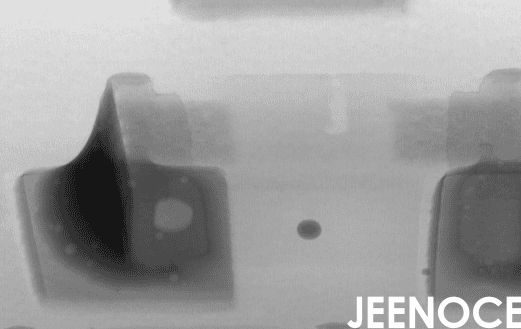

稳定的设备是获得清晰图像的前提，一个干净的检测窗口和良好的光管状态能让BGA焊点的每个细节都清晰可见，这有助于识别虚焊或桥连等细微缺陷，更重要的是X-ray检测数据可以与SMT工艺参数结合，例如当发现焊点缺陷突然增多时，可以反向检查回流焊炉的温度曲线或锡膏印刷是否出现问题，就能从“发现问题”转向“预防问题”。
对工艺工程师而言X-ray设备不应只是末端的“裁判员”，更应是实时监控工艺波动的“诊断仪”，一台维护得当、成像稳定的X-ray设备可以提供高信噪比的图像数据，这些数据如果与SPC(统计过程控制)系统结合，将具有巨大价值，例如通过长期监测BGA焊点内部空洞率的变化趋势，可以在形成批量缺陷之前发出预警，这有助于解决工艺一致性难题以及缺陷定位难的问题。
随着电子元件越来越小(如01005)，电路板材料也日益多样(如陶瓷基板)，这对X-ray检测的图像分辨率和穿透能力提出了更高要求，传统的通用维护标准可能不再适用，此时维护重点应转向“精度护航”：
更频繁地校准系统，确保看清微小焊点。
根据不同板材调整和检查滤光片组合。
确保自动缺陷识别算法模型能适应新元件。
精密的维护是突破技术瓶颈、保障高端产品缺陷可测性的根本保障。
遇到问题不要慌张，可以先尝试自行排查：
可能是光管老化、检测窗口脏了，或者参数设置错误，先清洁窗口并校准，若无效则需评估是否更换光管。
检查电源是否正常，冷却风扇是否运转，尝试重启设备，若问题依旧应立即联系厂家技术支持。
可能是电脑系统负载过高，或光管输出不稳定，可以优化检测程序、调整光管参数，或清理电脑缓存。
小提示：每次故障发生时，记录现象、报警代码和正在检测的产品型号，这些信息能帮助技术人员更快定位问题。
我曾任职于一家大型EMS公司，我们产线上的一台X-ray设备曾面临不少问题，光管寿命缩短，成像质量不稳定，导致BGA焊点虚焊识别率下降影响了产线直通率，后来我们引入了合作方际诺斯提供的预测性维护方案，他们为设备加装了状态监控模块，实时分析光管参数，并制定了严格的定期保养计划，特别是对检测窗口和成像系统进行了精准校准。
实施这套维护策略后，效果明显：
光管寿命平均延长30%以上。
设备因故障停机的次数减少了45%。
BGA焊点和虚焊的识别准确率提升至98.7%。
SMT产线的工艺一致性显著改善，返工成本大幅降低。
X-ray检测设备的高效运行并非一劳永逸，它依赖于一套科学、系统且持续的维护策略，通过践行预测性维护理念，严格执行分级保养清单并深度利用设备状态监控数据，我们不仅能延长核心部件光管的寿命，还能保障无损检测能力的长期稳定，这对于每一位致力于提升SMT整线制程能力、攻克焊点检测难题的工艺工程师来说，是一项至关重要且回报丰厚的投资。
