在电子制造领域SMT产线的工艺稳定性是影响产品良率的关键因素，随着手机和电脑中的元件越来越小、越来越复杂，传统的检测方式已经难以满足需求，今天际诺斯电子就来探讨一下X-ray检测设备在SMT产线中的关键作用，X-ray检测设备如何将半导体晶圆检测中那种严苛的“精密”标准，应用到更广泛的SMT板级检测中?它又如何提升焊点质量与生产效率?
焊接就像烤蛋糕温度和时间必须精准控制，X-ray设备可以像“透视眼”一样监控焊点在回流焊炉中的形成过程，它确保温度曲线被精准复现，从而减少虚焊、冷焊等问题，X-ray提供稳定的检测数据，帮助工程师优化参数，让整条生产线的质量更加稳定。
当自动光学检测(AOI)发现表面可疑点时X-ray可以立即进行深度检查，两者联动能快速锁定桥连、虚焊等缺陷的根本原因，对于01005这类比芝麻还小的元件，X-ray强大的穿透力和高分辨率成像，让隐藏的缺陷无处遁形。
实用提示： 在选择X-ray设备时除了关注二维检测能力，更要考察其三维CT扫描的分辨率和速度，这对于检测BGA、QFN等底部不可见焊点至关重要。
许多工厂的老设备温控不稳、对位不准，导致经常出现批量问题，调整参数非常耗时，引入高精度的X-ray检测系统可以替代老旧设备，提升产线稳定性，同时它还能采集印刷、贴装、回流各环节的数据，为工艺优化提供扎实依据。

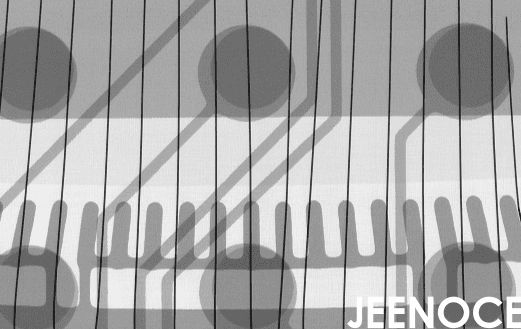

传统的二维X光片就像一张平面照片，有些重叠的缺陷看不清楚，而自动X射线检测(AXI)技术可以进行三维CT扫描，清晰看到BGA、CSP芯片底部每一个焊球的立体形态，这种无损检测方式，不破坏产品就能看清PCB板内部的通孔、走线，确保组装万无一失。
这是X-ray技术的一大飞跃，它不仅能发现已形成的缺陷更能通过分析焊点形状、焊料爬升高度等细微变化，预测工艺趋势，工程师可以在大批量缺陷发生前提前调整参数，实现从“被动救火”到“主动预防”的转变。
工艺工程师最头疼的是发现了焊点问题，却不知道是锡膏没印好，还是贴片没贴准，或是回流焊温度不对，现代X-ray系统可以与锡膏检测机(SPI)、AOI及生产管理系统(MES)打通数据，当一个有问题的电路板经过X-ray检测时系统能自动追溯它之前所有工序的数据，快速定位问题根源，这种全链路数据追溯能力能帮助工厂系统性地提升制程能力指数(CPK)，让生产质量更上一层楼。
实用提示： 实施X-ray检测方案时，一定要规划好它与SPI、AOI等设备的数据接口，确保数据能流畅对接，这是实现全链路追溯和深度分析的基础。
我们是一家EMS电子制造服务企业，之前生产线在焊接01005超小元件和高频通信用的PCB板时经常出现焊点不良，检测难度大，导致返工多、效率低，大家压力都很大，为了解决这个难题我们引入了际诺斯提供的X-ray检测设备，将它与产线上原有的AOI系统联动，构建了“光学+射线”的联合检测体系，同时充分利用了该设备的工艺健康度模型功能来监控焊点质量变化，并将X-ray的检测数据与前面的锡膏印刷机、贴片机的数据关联起来，建立了从始至终的全链路数据追溯系统，实施效果
焊点缺陷的检出率从86%左右提升到了98.7%。
定位虚焊、桥连等缺陷原因的时间平均缩短了60%。
通过分析数据优化回流焊曲线后，产品不良率下降了15%。
借助数据追溯，能快速分清问题是出在印刷、贴装还是回流环节，减少了产线停机时间。
最大的收获：我们为高频板焊接建立了专属的工艺健康度模型，实现了预测性维护。
系统曾提前两个班次预警了焊点可靠性下降的趋势，让我们避免了可能发生的批量事故，整条生产线的制程能力指数(CPK)也因此提升了0.3.而作为负责这条产线的工艺工程师，我深有感触：
“以前用的老设备看01005元件就像‘雾里看花’，经常漏检，导致后面大批量返工损失很大，换上新的X-ray检测设备后检测精度上去了，而且这种无损检测不伤产品，它的自动X射线检测(AXI)三维扫描功能让我们能更快地找到问题所在，但最让我们惊喜的是现在的系统不仅能告诉我们缺陷‘在哪里’，更能分析出‘为什么’，通过全链路数据追溯我们终于能精准判断是锡膏、贴片还是回流焊的锅，改进起来有的放矢，那个工艺健康度模型的预测功能，简直让我们从整天‘救火’的消防员，变成了能提前‘体检’预防的医生。”
在SMT制造走向高度精细化的今天X-ray检测设备早已不再是简单的“找毛病”工具，它正成为驱动工艺参数优化、提升整体质量的核心数据引擎，通过借鉴半导体级的精密技术并紧密结合SMT产线的实际需求，X-ray技术成功实现了在“广度”(适应复杂板级检测)与“精度”(实现微观预测分析)上的平衡，构建从AOI到AXI的联合检测体系，融合工艺健康度模型与全链路数据追溯能力，最终形成预测、监控、分析、改进的完整质量闭环，是每一个追求高质量、高效率、高制程能力指数(CPK)的电子制造企业的明智之选。
