汽车电子行业对高可靠性与安全性的要求越来越高，随着 SiP(系统级封装)和 Chiplet 技术的广泛应用，芯片内部结构变得更加复杂，传统检测手段如人工目检或普通光学检测，已经无法满足新型封装结构的缺陷识别需求，在这种情况下X 射线检测设备成为解决复杂封装缺陷的核心工具，它在汽车电子质量管控中扮演着不可替代的角色，际诺斯将详细讲解SiP/Chiplet 结构特点与常见缺陷，对比 2D 与 3D X 射线检测能力差异，通过真实案例展示 3D X 射线如何实现精准无损检测、全流程追溯与工艺闭环优化，帮助汽车电子质量工程师解决批量质量风险高、数据分散难追溯等核心痛点。
SiP 将多个芯片和无源器件集成在一个封装内，它采用异质堆叠设计，结构紧凑但内部连接复杂，Chiplet 技术则采用模块化设计，通过先进互联方式将不同功能的小芯片组合在一起，这种设计提升了性能，但也带来了更多潜在缺陷。例如：焊点空洞，内部裂纹，层间错位，微孔缺陷，这些缺陷可能导致信号中断、功率损耗甚至系统失效，直接影响行车安全，无损检测技术在应对 SiP/Chiplet 结构挑战中发挥关键作用，X 射线检测设备通过高穿透力实现内部结构可视化，避免物理破坏，相比传统破坏性检测无损检测对质量工程师具有更高的实用价值， 选择合适的 X 射线检测设备时应考虑其分辨率、成像速度以及是否支持自动化分析。

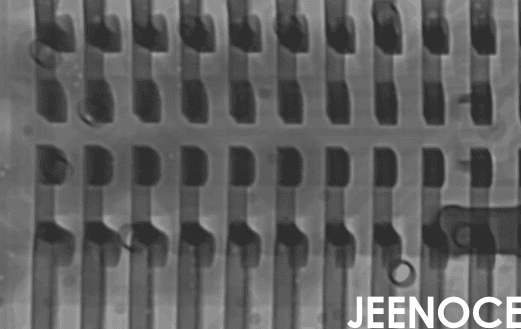

2D X 射线检测存在明显局限，平面成像导致重叠干扰，无法识别三维缺陷，容易漏检，而 3D X 射线检测则具有显著优势：立体成像，精准定位，无损检测，支持自动化分析，而在实际应用中，3D X 射线在复杂封装结构中的检测效率与准确性显著提升，3D X 射线不仅能定位缺陷，还能生成“缺陷图谱”，如空洞分布热力图，这有助于识别工艺系统性偏差，图谱化数据替代人工经验判断，有效提升检测一致性，自动化检测与数据管理能力进一步提升了质量追溯效率，X 射线检测设备集成 AI 算法实现缺陷自动识别，同时生成结构化检测报告，支持全流程追溯，这解决了质量工程师“数据分散难追溯”的痛点，实现问题快速闭环整改。
先进封装结构的复杂度呈指数级增长，传统方法已完全失效，3D X 射线可实现高精度、高分辨率、高稳定性检测，支持全流程质量追溯与数据管理，满足合规要求，合规记录在汽车电子行业中至关重要，例如 IATF 16949、ISO 26262 等标准都要求严格的质量控制，X 射线检测设备能自动生成合规文档，减轻质量工程师负担，同时通过 3D X 射线实现 100% 全检，能有效防控批量质量风险，避免漏检导致的召回风险。
我是某全球知名汽车电子供应商的质量工程师，我们公司主要生产汽车 ADAS 系统的 SiP 模块，去年遇到一个棘手问题一批 SiP 产品出现批量隐性缺陷，传统 2D X 射线和人工目检都无法定位，我们部署了际诺斯的3D X 射线检测设备后，情况彻底改变，设备通过高分辨率立体成像，精准识别出焊点内部微裂纹和层间错位，最终成果包括：缺陷检出率提升 90%，返工率下降 65%，质量追溯效率提高 40%，更关键的是我们不仅用 3D X 射线检出缺陷，还通过缺陷图谱反向优化了回流焊工艺参数，具体来说我们发现空洞分布热力图显示温度场不均匀，调整工艺后，同类缺陷发生率降低 70%，这实现了从“缺陷检出”到“工艺闭环”的转变，有效解决了“批量质量风险高”的痛点，这种智能质量管控体系让质量工程师从重复性检测中解放出来，专注于数据分析和工艺改进。
3D X 射线检测设备在汽车电子领域具有多重应用价值
提升检测精度
降低人工误差风险
实现数据集中管理与全流程追溯
支持快速响应与问题闭环整改
符合行业合规与质量标准要求
从检测到预防，X 射线检测设备通过数据积累预测潜在缺陷，实现批量质量风险的主动防控，基于历史检测数据优化工艺参数，构建智能质量管控体系，彻底解决质量工程师“批量质量风险高”的核心痛点。
汽车电子行业对检测技术提出更高要求，3D X 射线检测设备是应对复杂封装挑战的关键工具，它推动质量管控向智能化、数字化方向发展，X 射线检测设备作为汽车电子质量工程师实现精准无损检测、全流程追溯与合规管理的核心选择，正在改变行业格局，质量工程师的“新角色”正从检验员转变为工艺优化师，3D X 射线设备将质量工程师从重复性检测中解放，使其专注于数据分析和工艺改进，职业价值显著提升，自动化报告生成释放人力，让工程师聚焦高价值工作，实现职业价值升级。
