在汽车电子行业一个小小的焊接缺陷或气孔都可能导致整个控制模块失效，甚至引发严重的安全问题，因此质量管控是企业的生命线，过去企业依赖人工抽检和事后分析，但面对每年数百万件的产量，这种模式越来越难以应对，如今一项新技术正在改变这一现状：将X射线检测与数字孪生技术结合，构建一套能够预测和预防质量问题的虚拟管控系统，这套系统的数据来源正是我们熟悉的X射线检测设备，际诺斯将讲解如何利用xray检测设备与数字孪生技术构建汽车电子虚拟质量管控系统。

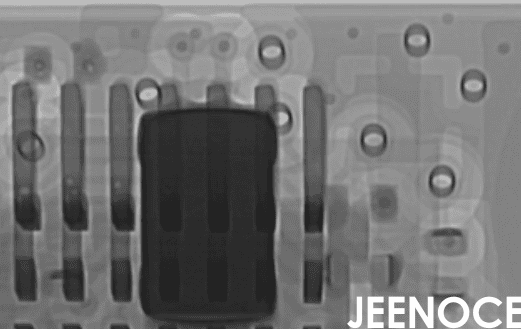

数字孪生是一种为物理产品或产线创建“虚拟双胞胎”的技术，为了让这个虚拟模型真实可信必须有精准的数据输入，X射线检测设备就像给产品做“CT扫描”，可以提供高精度的内部结构信息，例如焊点是否有空洞、元件是否虚焊，这些数据是构建数字孪生模型的基础。
传统质量工程师看到X射线图像时第一反应是“这里有个缺陷，不合格”，但在数字孪生时代我们需要转变思路，每一个缺陷的形态、位置和分布模式，其实都是工艺参数的“指纹”，比如一个特定形状的气孔可能意味着焊接温度过高，质量工程师应该学会“解码”这些工艺指纹，通过X射线检测设备捕捉的缺陷特征，反向推导出工艺偏差源，数字孪生就不再是简单的“缺陷记录仪”而是一个主动的“工艺诊断医生”。
要搭建这套系统需要走好三步：数据采集、数据集成和智能应用。
通过高精度的X射线检测设备，可以获取零部件内部的各种缺陷信息，如气孔、裂纹、虚焊等，这些原始图像数据需要经过清洗和特征提取，例如提取灰度值、边缘轮廓等关键特征。
将处理后的数据集成到数字孪生平台，形成统一的数据池，基于历史数据和实时反馈，系统可以模拟不同工艺参数(如焊接温度、压力)对产品质量的影响。
利用AI算法系统可以识别潜在的缺陷模式，提前预警质量问题，就能实现从“事后补救”到“事前预防”的转变。
很多企业担心数据太多，硬盘不够用，其实数字孪生平台不需要保存所有历史X射线图像，可以通过X射线检测设备实时提取“质量特征向量”，例如缺陷密度、分布熵等压缩后的数字指纹。当需要追溯时，再通过指纹反向索引原始数据，这种“遗忘机制”既减轻了存储负担又让虚拟模型更关注“变化”，从而提升预测的灵敏度。
我们曾为一家年产量超过500万件的汽车电子制造企业提供解决方案，该企业面临的核心痛点是：人工检测效率低、漏检率高，而且数据分散，一旦出现批量质量问题追溯起来非常困难。
“我是这家公司的质量工程师，以前我们每天要检查上千块电路板，眼睛都看花了，还是难免漏掉一些微小缺陷，而且出了问题要翻找几周前的纸质记录，效率极低，引入X射线检测设备后情况完全变了，我们部署了多台设备每块板子的内部结构都一目了然，更关键的是这些数据直接接入了数字孪生平台，现在系统能自动识别缺陷并实时生成‘工艺健康指数’，当这个指数连续下降时系统会自动报警，提示我们调整工艺参数，而不是等到批量不良出现，实施效果非常显著：缺陷检出率从原来的85%提升到了98.7%，质量问题响应时间缩短了40%，合规记录也实现了自动化生成，我们真正实现了从检测到工艺优化的闭环管理。”
数字孪生是未来智能工厂的核心架构，而X射线检测设备正是其不可或缺的关键数据源，随着AI和大数据技术的发展两者的结合将更加紧密，未来可以在X射线检测设备端集成边缘计算模块，实现缺陷的即时识别与报警，数字孪生系统可以根据实时数据动态调整虚拟模型，进一步提升预测的准确性。
不要只把X射线检测设备当作“抽样体检”工具，而要把它部署为产线的“脉搏传感器”，通过边缘计算将每件产品的缺陷数量、类型分布等数据流，实时生成“工艺健康指数”，当指数下降时系统自动触发工艺参数微调，这就要求质量工程师从“事后分析师”转变为“产线医生”，用X射线数据实时诊断产线的“亚健康”状态。
X射线检测设备与数字孪生技术的结合是汽车电子行业质量管控的重要方向，它通过数据驱动的方式让我们从被动应对质量问题，转变为主动预防，这套系统不仅提升了产品质量更降低了成本，为构建高质量、高效率的生产体系提供了坚实支撑。
