很多产品在室温下检测完全合格但一放到汽车实际运行环境中，比如夏天暴晒后的发动机舱(温度高达125℃)或北方冬天的户外(低至-40℃)，就会出现各种故障，传统室温检测根本无法发现这些极端温度下的潜在缺陷，为了解决这个问题际诺斯将分享高低温环境下X射线设备实时检测的实战经验，包括技术难点、系统搭建方法、缺陷演变规律及真实案例数据，帮助你提升产品可靠性。
在搭建高低温 X 射线检测系统时我们遇到了几个主要挑战：
极端温度对 X 射线源、探测器和控制系统的影响非常大，例如在 -40℃ 时设备内部的电子元件可能启动困难，在 125℃ 时散热不良会导致成像质量波动，因此我们选择的 X 射线检测设备必须具备良好的热稳定性和温度补偿机制，才能保证数据一致性。
小贴士： 在选择设备时务必关注其在极端温度下的稳定表现，尤其是核心部件的耐受能力。
我们的产品需要在 -40℃ 至 125℃ 的宽温域内工作，高低温试验箱与 X 射线检测设备的集成，必须考虑密封性和隔热设计，否则试验箱内的冷热空气会影响设备寿命，甚至导致检测结果失真。
高低温环境下材料特性会发生变化，例如焊点在高温下可能软化，低温下可能变脆，导致微裂纹、空洞等缺陷的表现形式与室温下完全不同，我们不得不结合 AI 图像识别与深度学习算法 来提升 缺陷分类 的精度。
传统的高低温检测大多是“静态”的，即在某个温度点停留一段时间后再检测，但汽车电子实际工况是“动态”的比如从 -40℃ 快速升至 125℃，这种温度变化会诱发材料内部热应力集中，导致微裂纹在温度切换瞬间扩展。静态检测很可能错过这个关键窗口，因此我们要求 X 射线检测设备 支持 实时动态成像，结合温度梯度控制在温度变化过程中连续采集图像，捕捉缺陷的“瞬态演变”，我们就能从“发现缺陷”升级为“预测缺陷演化路径”，提前锁定高风险批次。
小贴士： 动态温度循环测试比静态测试更能模拟真实工况，如果条件允许尽量选择支持实时动态成像的检测设备。
我们选用了适用于极端温度的 X 射线检测设备，配套了高低温试验箱和自动化夹具系统，优先选择具备模块化设计的设备，便于后期维护和升级。
我们实现了高低温环境下的实时图像采集与处理，并设计了数据同步与多维度分析功能，同时引入了工业物联网与云端数据管理，支持远程监控与数据追溯，即使我不在现场也能通过手机查看检测进度。
我们建立了标准测试流程与校准机制，通过对比实验验证系统在不同温度下的检测一致性，定期执行系统校准与性能验证，确保 X 射线检测设备的检测精度与重复性。
质量工程师常面临“校准样本不足”或“标准件在极端温度下变形”的困境，我们通过数字孪生技术为每个被测产品建立虚拟模型，模拟其在 -40℃ 至 125℃ 下的理想成像结果，实际检测图像与虚拟模型进行 实时比对，自动标注偏差区域，减少对物理标准件的依赖，这个体系还能生成 校准偏差热力图，帮助我们快速定位系统漂移点，将校准周期从“定期”优化为“按需”。

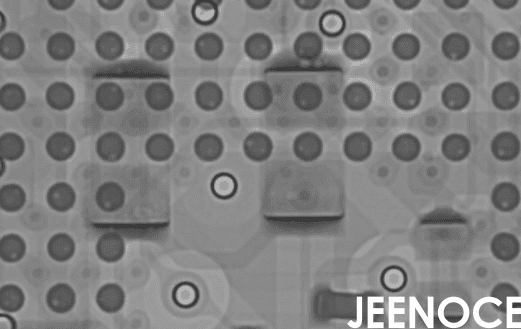

在热循环测试中我们发现焊点疲劳与裂纹扩展有明显的规律，例如在高温下焊点空洞会逐渐扩大;在低温下，裂纹会沿着焊点边缘延伸，利用 X 射线检测设备的实时成像能力，我们成功捕捉到了焊点空洞与裂纹扩展的动态过程。
聚合物封装材料在高低温下会发生形变，金属部件因热膨胀差异可能导致界面分离，我们通过多能谱 X 射线技术，区分材料密度变化与结构缺陷，避免了误判。
我们通过 X 射线检测记录缺陷发展过程，结合数据分析预测产品寿命与可靠性，建立了缺陷数据库与寿命预测模型，支持预防性维护与质量改进。
质量工程师的痛点之一是“发现缺陷但找不到根因”，高低温环境下的失效往往由多种因素叠加，比如材料批次差异、工艺参数波动、温度曲线偏移，我们将 X 射线检测设备的成像数据与 工艺参数日志(如回流焊温度曲线、注塑压力)、材料批次信息 进行多模态融合分析，通过关联规则挖掘与因果推断算法，自动识别“缺陷特征-工艺参数-材料属性”之间的强关联，输出根因概率排名，例如当检测到某批次焊点空洞率异常升高时系统可自动追溯至该批次对应的“峰值温度偏差”或“助焊剂活性不足”，直接指导工艺改进。
小贴士： 不要只盯着缺陷本身多模态数据融合分析能帮你找到真正的“元凶”。
去年我们为一家汽车电子零部件制造商提供了高低温 X 射线检测解决方案，这家公司年产量超百万件，产品需通过 -40℃ 至 125℃ 极端环境测试，该制造商主要生产发动机控制模块和传感器，对可靠性要求极高，之前他们一直采用室温检测，但市场反馈显示部分产品在极端环境下出现故障，我们为其搭建了高低温 X 射线检测系统，覆盖 -40℃ 至 125℃ 全温域，并实现了检测数据自动采集与追溯，实施内容：选用支持实时动态成像的 X 射线检测设备，集成高低温试验箱与自动化夹具，引入 AI 图像识别和数字孪生校准体系，成果数据显示：缺陷检出率提升 30%，检测周期缩短 40%，产品不良率下降 25%，通过 X 射线检测设备的自动化检测与数据追溯，该制造商轻松满足了合规记录要求，降低了批量质量风险。
通过这个案例我们可以看到 X 射线检测设备 在汽车电子领域的巨大价值：
实现精准无损检测，保障产品在极端环境下的可靠性。
支持全流程数据追溯，满足合规与质量管控需求。
提升检测效率，降低人工误差与批量风险。
X 射线检测设备的智能化升级(如 AI 辅助判图、自动报告生成)进一步优化了质量工程师的工作流程。
在汽车电子行业X 射线检测设备是应对高低温环境可靠性验证的关键工具，通过科学系统搭建与数据分析，我们可以有效提升产品质量与生产效率，面向未来X 射线检测技术将持续推动汽车电子制造的智能化与标准化进程，如果你也在为高低温环境下的检测问题烦恼，不妨试试这套方案，记住真正的可靠性是在极端环境下依然能稳定运行。
