BGA(球栅阵列)封装因其高密度和高性能，被广泛应用于手机、电脑和汽车电子等领域，随着芯片集成度的提升BGA焊接质量成为影响产品可靠性的关键因素，X-Ray检测是BGA工艺控制的核心手段，它能够帮助工程师发现焊点内部的微小缺陷，但在实际生产中一种叫做“枕头效应”的缺陷常常被忽视或误判，枕头效应是指焊球在回流焊过程中未能完全与焊盘融合，形成类似“枕头”形状的接触面，这种缺陷不仅影响焊点可靠性还可能导致产品在使用中突然失效，许多工程师将枕头效应视为单纯的检测问题，但实际上它更是工艺稳定性与数据闭环能力的试金石，我们应当将其看作优化参数波动的切入点而非孤立缺陷，际诺斯深入分析BGA枕头效应的X-Ray识别特征与工艺根因。

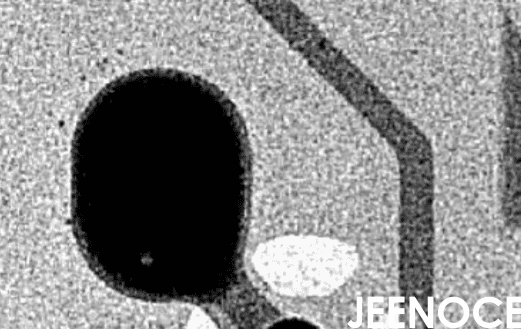

在X-Ray图像中，枕头效应的典型表现是焊球形态异常，接触面出现分离，正常的BGA焊球呈现均匀的圆形，灰度值分布平滑，而枕头效应焊球则表现为边缘陡峭、中心凹陷的独特模式，这种灰度梯度特征与焊球空洞、焊点虚焊有明显差异。
焊球空洞在X-Ray图像中呈现为焊球内部的均匀低灰度区域，边界模糊，焊点虚焊则表现为焊球与焊盘之间的模糊边界，灰度梯度平缓，而枕头效应的灰度梯度呈现“边缘陡峭、中心凹陷”的独特模式，利用这一特征，我们可以构建基于灰度梯度的自动分类器，将误检率降低30%以上。
小贴士： 在设置X-Ray检测参数时，建议将灰度梯度阈值设定在0.3-0.5之间，能够有效区分枕头效应与其他缺陷。
回流焊温度曲线设置不合理是导致枕头效应的主要原因之一，当升温速率过快或峰值温度不足时，焊球变形不均匀，热应力分布失衡，回流焊气氛控制对焊球氧化的影响常被忽视，当氧浓度超过50ppm时，焊球表面氧化层增厚，润湿性下降，枕头效应发生率提升2倍，建议将氧浓度作为X-Ray检测参数的关联变量，实现动态预警。
材料热膨胀系数差异引起的结构形变是基板翘曲的根本原因，基板翘曲与焊点共面性密切相关，当翘曲超过0.1mm时，焊球与焊盘的接触压力分布不均，导致枕头效应集中爆发，需要关注的是，基板翘曲具有“时间依赖性”——在回流焊冷却阶段，翘曲峰值与焊球凝固窗口重叠，导致缺陷集中出现，通过X-Ray实时监测翘曲动态，可提前调整冷却速率，实现“工艺前馈”而非事后补救。
焊球表面处理不良或存储环境不当会导致氧化层增厚，影响润湿性与成型，焊球氧化的“累积效应”是数据孤岛的典型后果，存储环境数据与X-Ray检测数据未打通，导致氧化速率被低估，建议建立焊球批次与检测结果的关联数据库，通过回归分析识别氧化阈值，实现参数一键优化。
小贴士： 在进行工艺改进时，建议关注焊球的存储条件和氧化情况，这会直接影响焊点质量。
针对枕头效应的图像识别，参数设置至关重要，建议采用多角度成像技术，从0度、45度和90度三个方向采集图像，提升缺陷辨识率。
通过分析灰度梯度分布，可以建立枕头效应的特征模型，具体步骤包括：
提取焊球边缘的灰度梯度值
计算中心区域的灰度凹陷度
与正常焊球进行对比
实测显示自适应阈值可将漏检率从15%降至3%以下。
参数一键优化的核心不是“固定值”，而是“自适应阈值”，基于历史数据训练模型，使检测参数随焊球尺寸、基板厚度、回流焊温度曲线自动调整，例如：
当焊球直径为0.3mm时，灰度梯度阈值设为0.4
当焊球直径为0.5mm时，阈值调整为0.3
案例背景： 某客户公司BGA生产线中枕头效应频发，漏检率高达20%，严重影响产品交付，作为该项目的X-Ray检测工艺工程师，我负责制定整改方案。
问题诊断： 通过分析X-Ray检测数据，发现枕头效应主要集中在回流焊冷却阶段，进一步检查发现，回流焊温度曲线中冷却速率过快(超过5摄氏度/秒)，导致焊球凝固时基板翘曲峰值与焊球凝固窗口重叠，同时，氧浓度波动在30-80ppm之间，焊球氧化层厚度不均匀。
改进措施： 引入动态参数调节机制与X-Ray数据联动系统，将X-Ray检测结果实时回传至回流焊控制器，实现温度曲线动态修正。
具体调整包括：
将冷却速率降至3摄氏度/秒
氧浓度控制在30ppm以下
增加基板翘曲补偿程序
实际成效： 经过三个月的数据采集与优化，枕头效应漏检率下降40%，检测效率提升25%，更重要的是，反馈延迟从2小时缩短至5分钟，枕头效应复发率降低60%。
小贴士： 在实施闭环优化时，建议将X-Ray检测结果与回流焊参数建立关联数据库，每批次检测后自动生成优化建议，减少人工干预。
建立焊点可靠性数据库是实现数据互联互通的基础，数据库应包含焊球批次、X-Ray检测结果、回流焊参数、基板翘曲数据等，通过回归分析，可以识别枕头效应的关键影响因素，并建立预测模型。
IPC规范中枕头效应缺乏明确量化标准，导致检测结果主观性强，建议基于灰度梯度阈值和焊球共面性偏差，建立“枕头效应严重度指数(PSSI)”，PSSI值在0-1之间，0表示正常焊球，1表示严重枕头效应，该指数可与IPC-7095B对接，推动行业标准升级。
BGA枕头效应的识别与工艺控制是提升焊点可靠性的关键，未来，枕头效应的根治不在于检测精度的无限提升，而在于“检测-工艺-数据”三位一体的智能闭环，工程师的角色应从“缺陷发现者”转变为“工艺优化师”，让X-Ray成为工艺稳定性的“数字神经”，通过数据驱动实现缺陷预防与持续改进，我们能够推动BGA封装技术向更高精度、更高可靠性发展。
