随着手机、电脑等电子产品越来越轻薄，芯片封装技术也在不断进步，BGA 封装的焊点间距越来越小，从过去的 1.0 毫米缩小到现在的 0.5 毫米甚至更小，这种变化给 X-Ray 检测设备带来了巨大挑战，传统设备的分辨率不够很难看清微小焊点里的缺陷，很多工程师经常遇到的问题：客户送来的 0.5 毫米间距 BGA 产品，用老设备检测时焊点空洞、桥接等缺陷容易被漏掉，这直接导致产品良率下降返工成本增加，际诺斯将从实际工作角度出发讲解如何通过升级探测器和优化射线源，提升 BGA 检测设备的分辨率，同时给出分阶段升级建议，帮助大家花最少的钱解决最头疼的问题。
不同间距的 BGA 对检测分辨率有明确要求，根据行业经验：
1.0 毫米间距 BGA：需要 5 微米分辨率
0.8 毫米间距 BGA：需要 3 微米分辨率
0.5 毫米及以下间距 BGA：需要 2 微米或更高分辨率

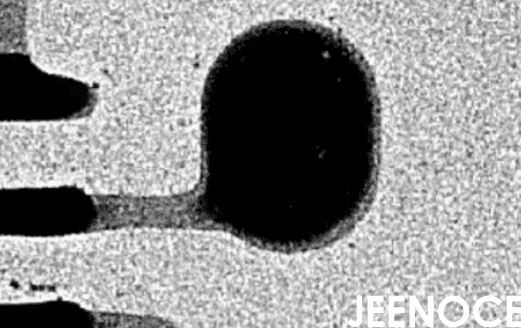

小贴士： 很多工程师以为分辨率越高越好，其实不然对于 1.0 毫米间距的 BGA用 5 微米分辨率就足够，盲目追求 2 微米分辨率反而会增加设备成本和检测时间，当前检测设备的瓶颈在于传统 X-Ray 设备的分辨率大多在 5-8 微米，面对 0.5 毫米间距的 BGA 时焊点缺陷识别能力严重不足，例如一个直径只有 0.3 毫米的焊点空洞，在低分辨率图像里可能只是一个模糊的小点，很容易被忽略。
探测器是 X-Ray 检测设备的核心部件，目前主流探测器类型有 CMOS、CCD 和 X-ray CCD 三种，对于超细间距 BGA 检测，CMOS 探测器因为像素密度高、读出速度快，成为首选。
选择高分辨率探测器时，不能只看像素数，像素密度、动态范围和信噪比同样重要，例如，一个像素尺寸 2.5 微米但信噪比大于 60dB 的 CMOS 探测器，在检测 0.5 毫米间距 BGA 时，比像素尺寸 1.5 微米但信噪比小于 40dB 的探测器更有效。
小贴士： 从“像素竞赛”到“信噪比平衡”——工艺工程师的探测器选型陷阱，很多工程师盲目追求高像素密度，却忽略了信噪比与动态范围的平衡，在超细间距 BGA 检测中，过高的像素密度若伴随噪声放大，反而会淹没微小焊点缺陷信号，建议工艺工程师在选型时，优先评估探测器在低对比度场景下的信噪比表现，而非单纯看像素数，例如，针对 0.5 毫米间距 BGA，选择像素尺寸 2.5 微米但信噪比大于 60dB 的 CMOS 探测器，比 1.5 微米像素但信噪比小于 40dB 的探测器更有效。
通过优化像素尺寸和读出电路，探测器的分辨能力可以从 5 微米提升到 2.5 微米，这意味着原来看不清的 0.2 毫米焊点空洞，现在可以清晰识别，某客户在升级探测器后，焊点缺陷识别率从 75% 提升到 92%，漏检误检率下降了 40%。
射线源是 X-Ray 检测设备的“光源”，对于超细间距 BGA 检测，微焦点 X 射线管是首选，它的焦点尺寸小(通常小于 5 微米)，能产生更清晰的图像。
优化的核心目标是提高图像清晰度，减少伪影，增强 X-Ray 检测精度，具体方法包括：
聚焦技术改进：通过优化电子束聚焦系统，使焦点尺寸从 10 微米缩小到 3 微米。
能量谱调节：根据焊料成分自动调整 X 射线能量，提高对比度。
曝光时间控制：在保证图像质量的前提下，缩短曝光时间，提高检测效率。
小贴士： 很多工程师抱怨参数波动大，其实根源在于射线源能量谱与 BGA 封装材料的匹配度不足，比如，当焊料为 SAC305(锡银铜合金)时，若射线源能量谱集中在 80-100kV，会导致铜层与焊料对比度下降，迫使工程师频繁调整曝光时间与增益，造成参数波动。
工艺工程师常抱怨参数波动大，但根本原因往往是射线源能量谱与 BGA 封装材料(如基板铜层、焊料成分)的匹配度不足，例如，当焊料为 SAC305 时，若射线源能量谱集中在 80-100kV，会导致铜层与焊料对比度下降，迫使工程师频繁调整曝光时间与增益，造成参数波动，建议引入“能量谱自适应调节”功能，通过实时分析焊点材料成分，自动匹配最优能量谱，将参数波动降低 50% 以上。
某客户生产 0.5 毫米间距 BGA 产品，原有设备参数波动大，每天需要手动调整 3-4 次，通过升级微焦点射线源并引入能量谱自适应功能，参数波动减少到每周调整 1 次，漏检率从 8% 降低到 3%，焊点缺陷识别效率提升 30%。
设备升级需要投入，但长期来看收益更大。
高分辨率 CMOS 探测器：约 15-25 万元
微焦点射线源：约 20-35 万元
软件系统升级：约 5-10 万元
安装调试费用：约 3-5 万元
总计：约 43-75 万元
高分辨率设备虽然初期投入高，但长期使用中能耗更低(比传统设备省电 15%)，维护费用也相对稳定(每年约 2-3 万元)。
以某中高端封装企业为例，升级后：
误检率从 12% 下降到 4%
生产效率提升 25%
年节约质量成本约 120 万元(包括返工、报废、客户投诉处理等)
按照上述数据投资回收期约为 6-12 个月，也就是说一年内就能收回全部升级成本，之后每年净赚 120 万元。
小贴士： 计算投资回报时，别忘了把“数据互联互通”带来的管理优化算进去，升级后的设备可以自动上传检测数据，减少人工记录和统计时间，这部分隐性收益也很可观。
为了避免过度投入，建议根据产品结构分阶段升级，
优化检测程序，实现参数一键优化
升级软件系统，实现数据互联互通
投入预算：约 10-15 万元
周期：1-2 个月
引入微焦点射线源
更换高像素探测器
投入预算：约 40-60 万元
周期：2-3 个月
许多企业将分阶段升级等同于硬件采购顺序，却忽略了检测程序(SOP)的同步迭代，建议工艺工程师在第一阶段优先建立“参数一键优化”的检测程序库，将 0.8 毫米间距 BGA 的检测参数固化并验证;第二阶段再引入硬件升级，利用新硬件的高分辨率特性，反向优化程序库中的参数阈值，这种“程序先行、硬件跟进”的策略，可避免硬件升级后因程序不匹配导致的 2-3 个月调试期，直接提升升级效率 40%。
先评估产品结构：如果 80% 的产品是 0.8 毫米以上间距，第一阶段升级就够用
根据检测频率：如果 0.5 毫米间距产品每月只有几批，可以考虑外协检测
保持数据互通：升级过程中确保新旧设备数据格式统一，方便后续整合
我是某中高端封装企业的工艺工程师，负责 0.8 毫米和 0.5 毫米间距 BGA 产品的 X-Ray 检测。
挑战： 原有设备分辨率只有 6 微米，检测 0.5 毫米间距 BGA 时，焊点缺陷识别率只有 70%，误检率高达 15%，而且参数波动大，每天需要手动调整 3-4 次，严重影响生产效率。
升级方案： 我们分两阶段实施升级，第一阶段优化检测程序，建立参数一键优化功能，将 0.8 毫米间距产品的检测参数固化，第二阶段引入高分辨率 CMOS 探测器(像素尺寸 2.5 微米，信噪比 62dB)和微焦点射线源(焦点尺寸 3 微米)，并启用能量谱自适应功能。
成果：
检测精度提升 40%(从 6 微米提升到 2.5 微米)
误检率从 15% 下降到 4%
参数波动减少 80%(从每天 3 次调整到每周 1 次)
数据互联互通实现，检测报告自动生成
年节约质量成本约 120 万元
升级后漏检误检率对比：
升级前：漏检率 8%，误检率 15%
升级后：漏检率 2%，误检率 4%
整体缺陷识别率从 70% 提升到 92%
BGA 检测设备分辨率升级是适应超细间距封装的必然趋势，探测器与射线源优化是关键路径但需要结合实际需求分阶段实施，避免过度投入，企业应关注检测精度、数据互联互通与长期成本效益，通过参数一键优化实现精准检测与高效生产，通过分阶段升级策略降低投资风险，作为工艺工程师我建议大家在升级前先做好产品结构分析，制定清晰的升级路线图，记住不是最贵的设备最好，而是最适合自己产品的设备最好。
