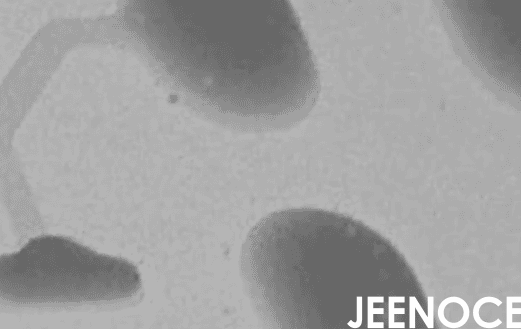

在半导体制造中BGA封装就像芯片的“外衣”，焊点质量直接影响电子产品的可靠性，焊点空洞率和形变等指标是衡量封装质量的关键，过去我们主要依靠X射线检测来“发现问题”，但这种方法存在明显问题参数波动大漏检和误检率高，而且检测数据常常分散存放，无法与前面的工艺环节联系起来，传统检测方法就像“事后诸葛亮”，发现现问题时不良品已经产生，现在我们开始用数据驱动的方法，把检测数据当作工艺的“数字孪生”镜像，每一次X射线扫描不只是判断焊点好坏，更是对回流焊、贴片等前端工艺的实时“快照”，工程师应该把检测数据看作工艺参数的逆向投影，而不是孤立的质量标签，际诺斯将讲解如何通过Xray检测设备驱动BGA封装工艺优化，打通数据孤岛。
数据孤岛是很多工厂的通病，X射线检测数据、回流焊温度曲线、贴片机参数，这些数据往往存在于不同的系统中彼此不通，要提升良率，第一步就是打通这些数据，我们利用统计过程控制(SPC)和相关性分析，建立检测数据与工艺参数之间的映射关系，例如，焊点空洞率、形变、桥接缺陷等关键指标，它们不是孤立的，而是与工艺参数紧密相关，通过分析，我们发现空洞率高的焊点，往往对应着回流焊预热阶段温度波动大的时间段，但仅仅发现“相关性”还不够，我们要追求“因果链”，传统SPC只能告诉你空洞率和温度相关，但通过检测数据的时间戳对齐，我们可以构建“温度波动导致焊膏塌陷，进而形成空洞”的因果链，这要求检测系统具备毫秒级的数据同步能力，把X射线图像和回流焊炉温曲线逐点匹配。
小贴士： 数据同步精度很重要，如果检测数据和工艺数据的时间差超过几秒，因果分析就会失真，建议使用工业以太网或专用数据总线，实现毫秒级同步。
有了数据关联我们就可以从最终检测结果反向追踪，找到良率瓶颈，比如某条产线焊点空洞率超标，我们通过数据分析发现空洞率与预热阶段温度波动强相关，温度波动每增加1度，空洞率就上升0.5%，这就是参数波动的“蝴蝶效应”，微小偏移，比如预热区温度正负2度，在传统检测中常被忽略，但通过高精度检测数据，比如0.1微米级的焊点形变测量，我们可以放大这些微小偏移的影响，工程师应该设计动态检测阈值，根据实时工艺波动自动调整缺陷判定标准，避免因固定阈值导致的漏检或误杀。
小贴士： 不要只看平均值，要看波动范围，工艺参数的波动比绝对值更影响良率，建议在SPC控制图中增加“波动率”指标。
数据驱动的核心是从质量检验转向工艺优化，检测数据不再是最终判定依据而是工艺反馈信号，我们构建数据闭环实现持续改进：通过实时监控和自动调整，降低参数波动，检测数据的工艺价值体现在：高精度识别微小缺陷，为参数一键优化提供数据基础，更高级的做法是，实现“工艺自愈”机制，将检测结果直接反馈至回流焊、贴片机的PID控制器，形成闭环自调节，例如，当检测到某区域空洞率上升时，系统自动微调该区域对应的加热区功率，实现“检测即修正”，而不是事后批量返工，参数一键优化不是简单追求最低缺陷率，而是需要在检测灵敏度、误报率、检测速度之间权衡，系统应该提供“帕累托前沿”可视化，让工程师根据产线优先级，比如高吞吐或高精度，选择最优参数组合，而不是黑箱自动调整。
高精度识别微小缺陷，需要结合AI图像识别与深度学习，我们训练模型识别BGA焊点的细微形变和空洞，检测灵敏度比传统方法提升3倍，参数一键优化功能，基于历史数据和实时反馈，自动调整检测阈值和工艺参数，数据互联互通对效率提升至关重要，打通MES、SPC和检测系统，实现全流程协同优化，比如，当SPC发现温度波动时，检测系统自动调整阈值;当检测发现缺陷时，MES自动调整后续工序参数。
我是际诺斯公司的工艺工程师，负责一条BGA封装产线，这条产线主要生产汽车电子芯片，对焊点可靠性要求极高，但最近焊点空洞率超标问题让我们头疼不已，问题描述与痛点分析： 参数波动大，导致漏检率高达8%，更麻烦的是数据孤立无法追溯根因，X射线检测数据存在本地，回流焊温度数据存在另一个系统，我们只能凭经验猜测问题出在哪里。
实施方案与数据对比： 我们引入了数据驱动方法，，打通数据孤岛，实现毫秒级数据同步，然后，建立因果链分析，发现空洞率与预热区温度波动的因果延迟为2.3秒，部署工艺自愈机制后，温度波动自动补偿，结果，漏检率从8%降至1.5%，良率提升12%，更惊喜的是，空洞率进一步降低至0.3%，良率提升至14%。
成果总结与经验推广： 我们建立了标准化数据闭环流程，现在这套方法已经推广到其他同类封装工艺，数据驱动不是理论，而是实实在在能提升良率的工具。
小贴士： 实施数据驱动项目，建议从一条产线开始试点，验证效果后再推广，同时，要培训工程师掌握数据分析技能，而不是依赖IT部门。
数据驱动在BGA检测与工艺优化中，已经从“锦上添花”变成“核心支柱”，它实现了从被动检验到主动预防的范式转变，未来，AI辅助参数优化、实时工艺反馈、全自动化检测系统将成为标配，更长远看，检测数据不仅用于修正现有工艺，更应反向指导新封装工艺的设计，比如焊膏配方、回流焊曲线预定义，实现“检测驱动设计”(Inspection-Driven Design, IDD)，从根本上减少缺陷产生。
