BGA(球栅阵列)封装是芯片与电路板之间的重要连接结构，它的焊接质量直接关系到产品的性能和可靠性，如果焊接不良整个产品可能报废，因此检测技术在半导体制造中至关重要，它不仅影响产品质量也决定生产效率，目前主流的Xray检测方式主要有两种：在线检测和离线检测，际诺斯对比BGA在线与离线检测的效率、精度、成本差异，结合典型案例，给出产线检测点布局建议。
在线检测就像流水线上的“快检员”，产品经过时立即给出结果，这种方式减少了停机时间，适合高速产线，离线检测则是“批次处理”方式，需要将产品集中后进行检测，虽然速度较慢，但能进行更深入的分析。
小贴士： 使用X-Ray技术，结合自动判定算法，可以在短时间内识别焊点空洞率，但效率瓶颈往往不是设备速度，而是参数波动导致的重复检测，在线检测具备“参数一键优化”功能，可以动态调整判定阈值，将误检率从行业平均的3%降至0.5%以下。
在线检测受设备稳定性和环境因素影响较大，需要定期校准，离线检测则可以更精细地调整参数，识别微小缺陷的能力更强。

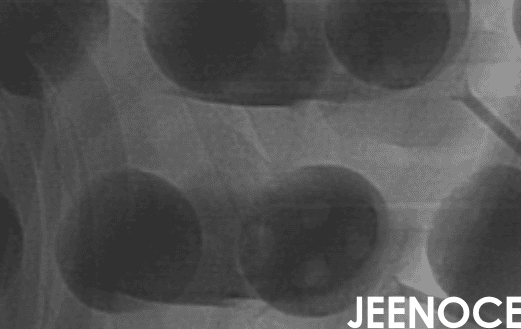

小贴士： 在焊点空洞率检测中，离线检测对图像分辨率和灰度阈值的优化具有明显优势，离线检测可以通过多角度、多能量级的X-Ray扫描生成三维灰度图谱，识别出在线检测难以捕捉的“微空洞”(直径小于50微米)，建议在关键工序使用离线检测作为精度校准基准，再反向优化在线检测的算法模型。
在线检测初期投入较高，但长期维护成本低，适合大批量生产，离线检测设备投资相对较低，但人工和时间成本高，适合小批量或高精度需求。
小贴士： 隐性成本常被忽视，例如参数波动导致的“数据孤立”会引发重复验证和工艺返工，通过数据互联互通，在线检测的实时数据可直接驱动离线检测的SOP更新，形成“在线初筛-离线复判-参数回写”的闭环，这种模式可以降低人工干预成本40%以上。
根据工艺流程特性划分检测节点，结合产品缺陷类型选择检测方式，针对虚焊和桥接缺陷，推荐在回流焊后设置在线检测点， 建议在“回流焊后”和“最终成品前”设置双检测点：
回流焊后使用在线X-Ray快速筛查焊点空洞率与桥接
最终成品前使用离线X-Ray进行高精度虚焊检测与数据归档
这种“在线粗筛+离线精判”的布局，可以平衡效率与精度，同时满足数据追溯需求。
在线检测应优先部署在“参数敏感点”，如回流焊温度曲线波动区域，通过实时监控焊点空洞率变化，可以自动触发参数优化，避免批量缺陷产生，建议将在线检测数据与MES系统直连，实现工艺参数的动态调整。
离线检测应承担“数据枢纽”角色：不仅输出检测结果，更需生成包含灰度阈值、能量参数、缺陷坐标的标准化报告，直接导入在线检测的算法库，这种“离线训练-在线推理”模式，可以大幅降低在线检测的误检率并实现跨产线的参数一键复制。
我曾为一家汽车电子制造商设计BGA检测方案，这家公司主要生产汽车控制模块，对焊点空洞率和虚焊检测要求极高，他们引入了际诺斯提供的X-Ray检测集成方案，我们优化了检测程序和参数，在实施过程中，我们遇到了参数波动大的问题，例如，回流焊温度波动会导致焊点灰度值变化，引发误检，我们通过“参数波动自愈”机制解决了这个问题：在线检测系统实时监控焊点灰度分布，自动识别参数漂移并触发离线复判，复判结果反向校准在线算法，
最终成效显著：
检测效率提升30%
漏检率下降至0.5%以下，尤其针对虚焊检测与焊点空洞率
数据互联互通实现工艺优化闭环，参数一键调整
参数波动范围从±15%压缩至±3%，彻底解决工艺工程师的“参数焦虑”
在线与离线检测应根据产线实际需求灵活配置，建议采用“在线为主、离线为辅”的混合检测模式，同时，要强调数据互联互通与参数优化的重要性，定期校准X-Ray检测设备，以维持焊点空洞率检测精度，未来趋势是“检测即工艺”：在线检测不应只是质量关卡，更应成为工艺参数的“数字孪生体”，建议工艺工程师主导检测点布局，将检测数据转化为工艺优化的直接输入，实现从“被动检测”到“主动调控”的范式升级。
