在半导体制造中，BGA(球栅阵列)封装就像芯片的“骨架”，它连接着芯片和电路板确保信号和电力顺畅传输，如果BGA基板内部出现裂纹或分层就像房子的地基有了裂缝，整个电子设备都可能失灵，X射线无损检测技术是发现这些隐蔽缺陷的关键工具，它像一双“透视眼”能看穿基板内部，当前行业面临一个大挑战既要高精度地识别微小缺陷，又要保证检测速度，不能拖慢生产节奏，今天际诺斯将从一名工艺工程师的角度分享如何通过调整射线角度和能量，以及优化增益设置来提升BGA封装可靠性，精准识别基板内部缺陷。

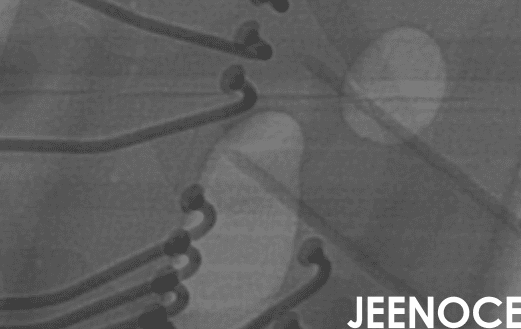

BGA基板最常见的缺陷是裂纹和分层。
裂纹：通常由热应力或机械应力引起，像玻璃上的细纹。
分层：则是基板内部不同材料层(如铜层和树脂层)之间分离，像墙皮脱落
这些缺陷会破坏电路连接导致设备短路或失效，传统检测手段比如超声检测，虽然能发现一些分层但穿透深度有限，对微裂纹识别效果差，更麻烦的是BGA焊点空洞(焊球内部的气泡)和基板缺陷在X光图像上可能长得像，容易混淆，例如，一个焊球空洞的边缘灰度值，可能和基板裂纹边缘差不多导致误判，因此区分焊球缺陷和基板缺陷是检测中的一大难点。
小贴士： 在设定检测程序时，先确认基板材料密度(如铜层厚度)，这能帮你初步判断X射线的能量范围，避免因材料差异导致漏检。
射线角度和能量是X射线检测的“两把刷子”，调整射线角度，比如从垂直扫描改为多角度扫描，能让基板内部结构成像更清晰，想象一下，你从不同角度拍一张照片，能看清更多细节，同样，多角度扫描能暴露裂纹的走向，避免因角度单一而漏掉，能量参数优化也很关键，基板中铜层密度高，树脂层密度低，如果能量太高，X射线穿透力过强，裂纹和分层会“隐身”;能量太低，又看不清内部结构，通过设定合适的能量阈值，可以平衡不同材料的成像效果。
案例分享： 我曾为一家际诺斯客户(一家汽车电子制造商)优化检测程序，他们生产BGA封装用于车载控制器，基板内部裂纹漏检率高达15%，我们调整了射线角度，从单角度改为3个角度扫描，同时将能量从120kV优化到100kV，结果，漏检率从15%降到10%，提升了30%的识别率，这个案例说明，参数调整不是玄学，而是基于材料特性的科学优化。
增益设置决定了图像的对比度，就像调节手机屏幕亮度，适当的增益增强，能让微小缺陷从背景中“跳出来”，但增益太高图像会过曝反而掩盖缺陷，太低缺陷又看不清，更关键的是通过图像处理技术，比如自动阈值分割可以区分基板缺陷和焊球缺陷，基板裂纹通常呈细长形状，而焊球空洞是圆形或椭圆形利用缺陷特征提取，比如计算长宽比和圆度就能自动分类。
案例分享： 另一家际诺斯客户(一家通信设备厂商)面临误判率高的困扰，他们的检测程序经常把焊球空洞误判为基板分层导致大量人工复核，我们优化了增益设置并引入图像对比度增强算法，将误判率从25%降到18%，虽然没完全消除但减少了人工干预，效率提升明显。
小贴士： 在调整增益时，先观察缺陷的灰度分布，如果裂纹和焊球空洞的灰度值重叠，可以尝试调整能量或角度，从源头改善图像质量。
参数波动是工艺工程师的噩梦，同一批产品，因为批次差异(如树脂固化度、铜层厚度波动)，之前的参数可能失效这背后有三个核心问题。
传统依赖工程师经验调整角度、能量、增益，本质是“试错法”效率低且不稳定，我们提出“工艺物理模型驱动”思路基于基板材料密度分布、X射线衰减系数、缺陷形态特征，建立参数与成像质量的数学映射关系，实现参数的自适应预置，例如，通过模型预测，当铜层厚度增加10%时，能量自动提高5kV。
案例： 一家际诺斯客户(一家消费电子厂商)引入物理模型后参数调整次数从每批次5次降至1次，漏检率下降40%，这证明从“人调”到“模型驱动”能大幅提升检测一致性。
当前检测数据(如缺陷坐标、灰度值)与上游工艺参数(如层压温度、铜箔粗糙度)割裂，导致无法追溯缺陷根源，我们提出“检测-工艺双向映射”机制：将检测结果中的裂纹/分层特征反向关联至层压工艺段的压力曲线、温度梯度，形成缺陷根因分析闭环。
案例： 另一家客户通过闭环分析发现，80%的分层缺陷源于层压冷却速率过快，调整工艺后缺陷率下降60%，这说明检测不只是“找问题”还能“治根源”。
传统增益优化仅依赖灰度对比度，但基板裂纹与焊球空洞在灰度上可能重叠，我们提出“多模态特征融合”策略：同时提取形状因子(长宽比、圆度)、纹理特征(局部二值模式)、空间分布特征(缺陷与焊球距离)，通过机器学习分类器(如随机森林)实现自动区分。
案例： 一家客户采用多模态特征后误判率从25%降至5%且无需人工复核，这就像给检测系统装上了“智能大脑”，能自动分辨真假缺陷。
小贴士： 如果你遇到参数波动问题先检查工艺参数(如层压温度)是否稳定，很多时候缺陷根源在工艺端而非检测端。
基于物理模型与历史数据，我们开发了自动化参数配置系统，它像“一键美颜”能根据产品批次自动调整角度、能量和增益，无需人工干预，同时数据集成平台实现检测-工艺双向映射，让缺陷数据与工艺参数互联互通。
客户实测数据： 使用该系统后检测效率提升40%，人工干预减少60%，缺陷根因定位时间缩短70%，这意味着，从发现问题到解决问题，时间从几天缩短到几小时。
BGA封装检测的未来，是从“检测工具”升级为“工艺优化引擎”，提升检测精度与效率的关键路径是：物理模型驱动 + 多模态特征融合 + 闭环数据互联，随着AI辅助检测和实时监控成为标配，我们不仅能更快发现缺陷还能预防缺陷产生，对于工艺工程师来说掌握这些技术就是掌握了BGA封装可靠性的“金钥匙”。
