晶圆级封装(WLP)技术正在快速发展，芯片集成度不断提高，多层再分布层(RDL)的结构变得越来越复杂，每一层 RDL 都像是一条精密的“电路高速公路”，任何微小的缺陷都可能导致整个芯片失效，传统的检测手段在面对多层结构时常常难以应对，层间信号干扰、图像重叠、微小缺陷识别困难等问题频发，这不仅影响检测效率，也增加了产品不良率的风险，际诺斯介绍一种基于分层扫描与3D重建技术的多层 RDL WLP 缺陷识别方案，通过高分辨率 X-Ray 检测和自动化缺陷分类，可以有效解决参数波动和数据孤岛问题，这为工艺工程师提供了精准、高效的缺陷定位方法。
多层 RDL 布线结构对 X-Ray 检测提出了更高要求，由于各层在垂直方向上重叠，传统二维 X-Ray 图像中不同层的信号会相互干扰，导致图像模糊缺陷难以区分，微小缺陷如微裂纹、空洞等，识别难度更大稍有疏忽就可能造成漏检或误检，直接影响产品良率，检测参数的波动也是主要挑战之一，电压、电流、曝光时间等参数稍有变化，检测结果就会出现明显差异，影响工艺一致性，数据孤岛问题也限制了工艺优化效率，检测数据无法与工艺参数有效关联，工程师只能依赖经验进行调整，效率低下。
关键痛点： 传统检测方法无法实现逐层分离，导致缺陷定位不精准，更深入分析发现，参数波动本质是“工艺-检测”耦合失配。
解决方案： 引入自适应参数校准机制，根据前序检测数据动态调整当前扫描参数，实现“参数随层变”。
实用提示： 在多层 RDL 检测中，建议采用分层扫描策略，以降低层间干扰，提高检测准确性。

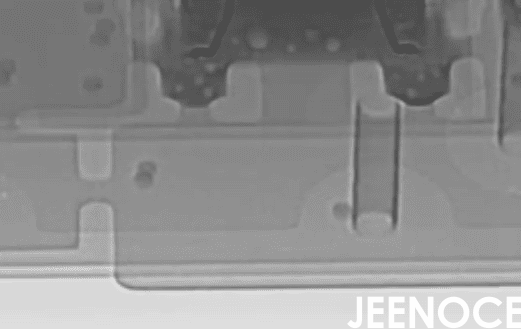

分层扫描技术基于多角度 X-Ray 投影采集，通过旋转样品或探测器，获取不同角度的投影数据，3D 重建算法利用这些数据，通过体素重构实现层间分离，就像把一块蛋糕切成薄片，每一层都能清晰可见，这种方法有助于更准确地识别缺陷，提升缺陷识别精度的关键技术包括高分辨率探测器和噪声抑制算法，高分辨率探测器能够捕捉更细微的信号变化，而噪声抑制算法则能去除干扰信息，让缺陷更加明显，结合深度学习模型优化重建速度，我们能够实现逐层分离 RDL 布线的可行性分析， 引入自动化缺陷分类机制减少人工干预，提高检测效率， 3D 重建不仅是空间分离，更是“缺陷语义分离”，传统重建只关注几何位置，忽略缺陷类型(如空洞、裂纹、桥接)的物理语义，通过融合物理模型(如 X-Ray 吸收率差异)与深度学习语义分割网络，可以在重建过程中同时输出缺陷类别与置信度。
实用提示： 在 3D 重建过程中，选择合适的重建算法至关重要，对于多层 RDL 结构，建议使用迭代重建算法，虽然计算时间较长但能有效减少伪影，提高缺陷识别精度。
我们的方案围绕分层扫描流程优化展开，通过参数一键优化功能，工程师只需点击一次，系统就能自动调整电压、电流、曝光时间等参数，降低波动影响，确保检测一致性，3D 重建模型构建与缺陷特征提取是核心环节，我们采用先进的深度学习算法，能够识别微米级的微小缺陷，如微裂纹、空洞等，自动化缺陷分类与层级定位机制基于 AI 算法，能够自动判断缺陷所属层级，并给出置信度评分，在数据互联互通方面，我们的方案支持与现有检测系统的兼容与集成，检测数据实时上传至工艺数据库，历史缺陷趋势分析辅助工艺参数调整，实现从检测到优化的闭环管理。
检测数据实时上传至工艺数据库，形成完整的缺陷档案
历史缺陷趋势分析，帮助工程师发现规律，提前调整工艺参数
实现从检测到优化的闭环管理，大幅提升工艺效率
构建“缺陷-工艺参数”关联图谱实现主动预警，将检测结果(缺陷类型、层级、尺寸)与工艺参数(镀液温度、电流密度、曝光剂量)建立关联模型，当某类缺陷出现频率超过阈值时，系统自动推送可能相关的工艺参数漂移预警，并建议调整方向，从“事后检测”升级为“事前预防”，减少批量报废风险。
我是某国内领先半导体封装企业的工艺工程师，负责多层 RDL WLP 检测项目，在引入分层扫描与 3D 重建技术之前，我们面临严重的参数波动和漏检问题，良率一直徘徊在 95% 左右，去年我们与际诺斯合作部署了这套缺陷识别方案，技术部署过程非常顺利，系统与我们的现有检测设备完美兼容，经过三个月的调试和优化，成效显著：
检测准确率提升至 99.2%
参数优化时间缩短 40%
漏检率下降至 0.3% 以下
数据互通效率提升 60%
最让我印象深刻的是系统能够自动识别出之前被忽略的微小裂纹，并准确判断其所在层级，通过数据互联互通功能，我们很快发现这些裂纹与镀液温度波动有关，及时调整工艺参数后，问题彻底解决。
晶圆级封装(WLP)检测技术正朝着智能化、自动化方向演进，分层扫描与 3D 重建技术在这一领域的应用前景广阔，能够有效推动良率提升与成本降低，未来，结合 AI 与大数据技术，我们有望实现全流程优化，让检测不再是“事后诸葛亮”，而是“事前诸葛亮”，对于每一位半导体行业的工艺工程师来说，掌握这些先进技术，不仅能够解决当下的检测难题，更能为未来的职业发展奠定坚实基础，让我们共同期待，检测技术为半导体行业带来的更多可能性。
