随着手机和电脑等电子产品越来越小功能也越来越强大，芯片内部的封装技术不断升级，晶圆级封装(WLP)是其中一项重要突破，使芯片更薄、更小性能更强，TSV(硅通孔)就像是芯片内部的“高速公路”，负责在不同层之间传递信号，这些“高速公路”的侧壁有一层绝缘层，如果这层绝缘层出现破损或空洞就会导致信号泄漏，芯片可能失效，因此如何精准发现这些微小缺陷，成为X-Ray检测工艺工程师的重要课题，际诺斯将从优化成像对比度入手帮助工程师更好地识别TSV绝缘层的破损和空洞问题，提升晶圆级封装的良率。
晶圆级封装中的TSV结构非常复杂，就像在芯片内部打了很多细小的孔洞，这些孔洞的深宽比越来越大，给检测带来了很大难度，绝缘层材料对X射线的吸收能力有限，导致成像对比度不高，微小缺陷容易被忽略，特别是在高密度互连场景下，一个漏检的缺陷可能会逐渐扩大，最终导致整个芯片报废，晶圆级封装工艺中，TSV的均匀性也会影响检测结果，如果绝缘层厚度不一致，缺陷识别更加困难。

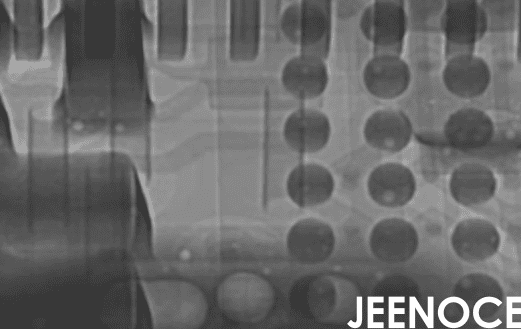

要解决成像对比度不足的问题，可以从以下几个方面入手：
基于X-Ray能谱分析的图像增强方法： 调整X射线能量范围，让绝缘层和周围材料的灰度差异更明显。
多角度成像与数据融合技术： 从不同角度拍摄TSV图像，通过算法合成一张高清图片，全面展示绝缘层状态。
自适应参数调节机制： 根据不同批次晶圆特性自动调整曝光时间和增益，确保检测一致性。
高动态范围成像技术： 同时保留亮部和暗部细节，让绝缘层破损和空洞的灰度差异更明显。
有了高质量的图像，接下来就是如何准确识别缺陷，目前主流方法是使用基于深度学习的缺陷分类模型，需要采集大量高分辨率的TSV图像，并进行预处理，如去噪、增强对比度等，然后训练深度学习模型，使其学会识别绝缘层破损和空洞的特征，为了提高模型泛化能力，可以建立晶圆级封装中TSV绝缘层缺陷的典型形态数据库，包含各种形状和大小的缺陷样本，结合边缘计算技术，可以在检测设备本地完成实时识别，减少对主控系统的依赖，提高检测速度。
对于X-Ray检测工艺工程师来说，参数波动大是一个常见难题，需要反复调试，通过检测程序自动化配置与参数调优功能，可以实现“一键优化”，系统会根据当前晶圆特性，自动推荐最佳检测参数，减少人工干预，数据互联互通也是提升效率的关键，通过标准化数据格式和设计系统间接口，检测数据可以实时传输到MES(制造执行系统)和EAP(设备自动化程序)系统，当检测到异常时，系统会自动触发反馈机制，通知相关人员处理。
小贴士： 在对接MES系统时，建议先从小批量数据测试开始，确认数据格式和传输稳定性后再全面推广，通过晶圆级封装产线的数据闭环，检测参数可以不断自适应迭代，变得越来越精准，同时，缺陷数据与工艺参数的关联分析，可以帮助工程师找到问题根源。
很多工程师把参数波动当作检测误差，其实这可能是前道工艺(如TSV刻蚀、CVD沉积)出现波动的信号，通过将检测参数(如曝光时间、增益)与TSV深宽比、绝缘层厚度等工艺参数建立关联模型，可以把参数波动转化为工艺异常的早期预警，例如，当曝光时间突然增加时，可能意味着绝缘层厚度变薄了。
传统的漏检率指标把所有缺陷都视为同等重要，但实际上，不同位置的缺陷对芯片可靠性的影响差别很大，例如，TSV底部的绝缘层破损会导致漏电流，风险远高于侧壁的浅表空洞，建议构建缺陷风险权重矩阵，给关键缺陷更高的权重，通过加权漏检率与误检率，优化检测阈值，可以在降低关键缺陷漏检的同时，容忍非关键缺陷的误检，提升整体检测的经济性。
数据互联互通不能只停留在MES对接层面，更应建立检测结果与工艺参数的闭环反馈，例如当检测到某批次TSV绝缘层空洞率异常升高时，系统可自动关联CVD沉积温度、压力等参数，并推送工艺调整建议，就能实现从“被动检测”到“主动工艺优化”的转变。
我们公司主要生产用于5G通信的芯片，晶圆级封装产线每天要处理大量TSV结构，以前，检测TSV绝缘层缺陷非常耗时，漏检率也比较高，经常出现客户退货的情况，后来，我们采用了际诺斯提供的TSV绝缘层检测方案，效果非常明显，检测效率提升了30%，漏检率下降到了0.5%以下，特别是参数一键优化功能，以前需要花半天时间调试的参数，现在几分钟就能搞定，大大减少了人工干预，同时，系统实现了与MES系统的数据对接，缺陷数据可以实时上传，工艺工程师能第一时间发现问题并调整参数，在晶圆级封装产线中，这个方案有效解决了高密度TSV阵列下的绝缘层破损与空洞识别难题，我们的产品良率提升了近5个百分点。
在晶圆级封装(WLP)快速发展的今天，TSV绝缘层缺陷的精准识别已经成为提升产品可靠性的关键环节，通过优化成像对比度、引入智能识别算法以及实现数据互联互通，可以有效解决当前检测中的痛点问题，为X-Ray检测工艺工程师提供更高效、可靠的解决方案，未来随着晶圆级封装工艺向更小线宽与更高密度演进，TSV绝缘层缺陷检测技术将持续迭代，助力半导体封装良率与效率的双重提升。
