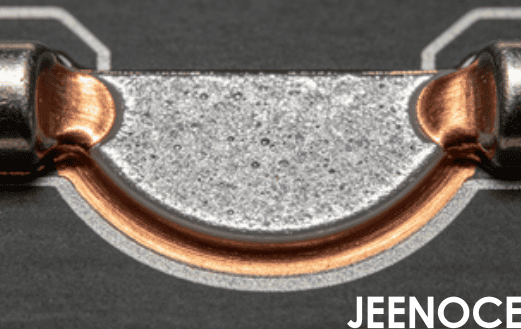

随着技术发展倒装芯片被广泛采用，它让模块更小、性能更强，但也带来了一个问题：焊接过程中芯片底部容易出现空洞和虚焊，空洞就像气泡卡在焊料中，会影响电流和热量传导，导致模块不稳定，甚至报废，我们曾统计过空洞率每上升1%产品良率就下降约3%，为了解决这个问题我们团队花了半年时间，重点优化真空回流焊工艺，我们关注了三个关键参数真空度时序、升温速率和助焊剂选型，今天际诺斯公司将结合实际案例分享如何破解这个难题。
真空回流焊的原理很简单：在焊接过程中抽走空气，让焊料在真空环境下熔化，，气泡更容易被排出，但实际操作中，参数调不好，效果反而更差，我们主要关注三个参数：真空度时序、升温速率和助焊剂选型，它们就像炒菜的“火候”“调料”和“时间”，缺一不可，例如，真空度设得太低，气体排不干净;升温太快，助焊剂来不及挥发就烧干了;助焊剂选错了，要么挥发太快留下气穴，要么残留太多影响可靠性。
传统做法是设定一个固定的真空度，比如-80kPa，然后一直保持到焊接结束，但倒装芯片底部结构复杂，气体逸出路径像迷宫一样，单一真空度很容易导致局部排气不畅，我们提出了一个新思路：从“静态真空”到“动态真空梯度”，具体来说，就是分阶段控制真空度，在焊料刚开始熔化时(约180℃)，先用低真空度(-50kPa)快速把大部分气体排走，到了中期(200℃左右)，切换到中真空度(-80kPa)，帮助小气泡合并成大泡，更容易排出，在焊料完全熔化后(220℃以上)，用高真空度(-95kPa)彻底抽空残留气体，我们把这个方法用在了际诺斯公司的一条生产线上，之前他们采用固定-80kPa真空度，空洞率高达8.2%，改用动态真空梯度后，空洞率直接降到了4.1%，而且工艺窗口扩大了30%，这意味着参数调试周期从原来的两周缩短到一周，大大提高了效率。
小贴士： 动态真空梯度不是随便设的，需要根据焊料熔点和助焊剂挥发温度来调整，建议先用热分析仪测出助焊剂的挥发曲线，再匹配真空度切换点。
升温速率直接影响助焊剂活化和焊料润湿，很多人觉得升温越快越好，但我们发现，太快反而会出问题，例如，升温速率超过6℃/秒时，焊料表面张力下降的速度跟不上温度上升的速度，导致焊料看起来润湿了，其实只是“假润湿”，内部还是有很多空洞，我们提出了“时间-温度耦合”模型，简单说，就是在助焊剂活化窗口(150-180℃)内，保持2-3℃/秒的缓升速率，让助焊剂充分挥发，而在焊料熔点附近(217-230℃)，加速到4-5℃/秒，利用热惯性促进焊料流动，既能排干净气体，又能保证焊料铺展均匀，客户公司之前采用5℃/秒的匀速升温，空洞率是6.8%，我们帮他们调整成耦合曲线后，空洞率降到了3.2%，虚焊率也下降了18%，更重要的是，焊接良率从78%提升到了95%，每月减少废品损失约12万元。
小贴士： 升温速率不是一成不变的，要根据焊料类型和芯片尺寸微调，比如，大尺寸芯片需要更长的缓升时间，否则中心区域容易产生空洞。
助焊剂是焊接的“隐形助手”，但选不好就是“捣乱分子”，高活性助焊剂虽然去氧化能力强，但挥发太快，容易在芯片底部形成“气穴”;低挥发性助焊剂则可能残留过多，影响模块长期可靠性，我们提出了“活性-挥发性”平衡设计，针对100G光模块的窄间距倒装焊，我们推荐选用中等活性(卤素含量低于500ppm)且挥发速率适中的助焊剂，同时，配合真空度时序调整排气窗口：在助焊剂大量挥发的180-200℃区间，施加高真空度，把气体及时抽走，我们客户公司之前用了一款高活性助焊剂，空洞率高达9.5%，我们帮他们换成中等活性助焊剂，并调整了真空度时序，空洞率降到了3.8%，而且残留物减少了60%，后续可靠性测试显示，模块在85℃高温下工作1000小时后，性能衰减率从5%降到了1.5%。
小贴士： 助焊剂选型不能只看活性，还要考虑与焊料的兼容性，建议先做小批量试焊，用X光检查空洞分布，再决定是否批量使用。
参数优化好了，还得保证每批产品都稳定，我们做了三件事：
第一，把温度曲线标准化，用软件固化参数，避免人为误操作。
第二，建立工艺波动监控机制，每100块板抽检一次空洞率，一旦超过4%就报警。
第三，结合自动化设备，比如用视觉系统自动检测焊点形态，及时反馈调整。
通过这些措施，际诺斯公司的批量一致性大幅提升，之前不同批次间的空洞率波动在3%以内，现在控制在1%以内，客户反馈说，模块的故障率从原来的2%降到了0.3%，大大降低了售后成本。
回顾整个优化过程，核心就是系统性地调整真空度时序、升温速率和助焊剂选型，动态真空梯度解决了排气不畅的问题，时间-温度耦合避免了假润湿，活性-挥发性平衡减少了空洞和残留，这三个方法组合使用，让际诺斯公司的焊接良率从75%提升到了96%，每年节省成本超过200万元，对于光通信行业的同行们我想说空洞难题不是无解的，关键在于理解工艺参数背后的物理机制，希望我们的经验能帮大家少走弯路，生产出更可靠的100G光模块。
