在高速光通信系统中100G 光模块是数据传输的核心，随着 5G 和数据中心需求的增长，100G 光模块的批量生产成为行业重点，，回流焊工艺的稳定性直接影响产品良率和性能，际诺斯将从多个角度介绍一套完整的工艺稳定性保障方案，包括设备校准、炉温控制、物料管理、焊接缺陷分析等，通过优化回流焊温度曲线和焊接参数，可以有效降低空洞率与虚焊率，提升产品一致性，最终实现良率提升至 99.5% 的目标。
建立设备定期校准机制
回流焊设备是整个工艺的基础，需要建立标准化的校准流程，包括对温度传感器、热电偶、红外测温仪等关键部件进行周期性检测和校正，使用高精度校准工具，确保测量数据准确且一致。
实现校准数据的数字化管理
记录并分析校准数据，便于追溯和优化，通过历史数据对比，发现设备性能波动趋势，提前预警问题，减少工艺波动。
小贴士： 建议每月至少进行一次设备校准，并在每次更换产品型号后重新验证温度曲线，确保设备始终处于最佳状态。
优化炉温测试点布局
根据 100G 光模块的结构特点，合理布置热电偶测试点，采用多点同步采集技术，提高温度曲线数据的代表性与可靠性。
动态调整温度曲线策略
基于实际测试数据，优化回流焊温度曲线，根据不同批次的物料特性，制定灵活的温度曲线调整机制，增强工艺适应性
定期验证炉温均匀性
定期进行炉温均匀性测试，识别并修复炉内温度偏差区域，通过调节风速、加热区划分等方式，优化热场分布，提升焊接一致性。
制定物料入库与存储标准
明确 100G 光模块相关物料的存储条件和有效期，防止因物料老化或受潮导致焊接不良，引入条码管理系统，实现物料全生命周期可追溯。
控制物料批次一致性
对关键物料(如 PCB 板、焊膏、锡球等)进行批次抽检和性能评估，确保批次间的一致性，建立供应商质量评价体系，推动供应链协同优化。
监控物料使用过程
在 SMT 生产线设置物料使用监控节点，确保物料按规范使用，利用自动化检测设备实时监测焊接前的物料状态，预防虚焊缺陷。
小贴士： 焊膏开封后应在 24 小时内使用完毕，未用完的焊膏应密封冷藏保存，并在使用前回温至室温。
识别常见缺陷类型

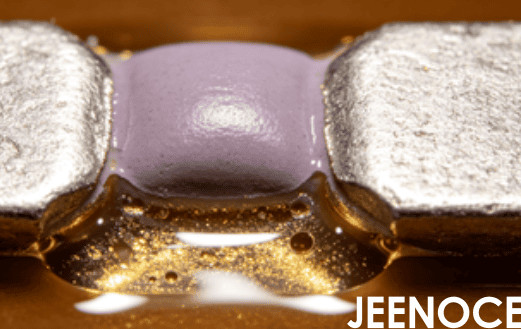

分析 100G 光模块回流焊中的空洞、虚焊、桥接等缺陷成因，结合温度曲线和焊接参数进行关联诊断，建立缺陷数据库，为工艺优化提供数据支持
迭代优化工艺参数
通过 DOE 实验设计，系统优化预热时间、峰值温度、冷却速率等参数，结合炉温均匀性数据，动态调整工艺参数，降低空洞率和虚焊率。
建立工艺参数与缺陷数据的关联模型
利用历史焊接数据(温度曲线、空洞率、虚焊率)训练回归模型，识别关键参数对缺陷的敏感度，建立“参数-缺陷”映射库，为快速调试提供参考。
实现在线反馈与自动调整机制
在回流焊产线中集成实时检测设备(如 X-ray、AOI)，将缺陷数据实时回传至工艺控制系统，系统根据预设阈值自动微调温度曲线参数，形成“检测-调整-验证”的闭环优化。
空洞与虚焊引发的局部热应力集中
焊接空洞会导致热传导不均，虚焊点处电流密度增大，可能引发局部过热，通过有限元仿真模拟热应力分布，量化缺陷对光模块内部器件寿命的影响。
优化焊接参数提升信号完整性
提出“低热应力焊接窗口”概念，在保证焊接强度的前提下，通过降低峰值温度或延长冷却时间，减少热冲击，实验表明，优化后的温度曲线使光模块眼图抖动降低 15%，误码率下降至 10⁻¹² 以下。
小贴士： 在调试温度曲线时，建议将峰值温度控制在焊膏供应商推荐范围的中下限，既能保证焊接强度，又能减少热应力对光模块性能的影响。
我们公司之前在 100G 光模块回流焊过程中，空洞率一直居高不下，调试周期长工艺波动大，通过引入际诺斯提供的回流焊工艺稳定性保障方案，我们在设备校准、炉温控制和物料管理方面进行了系统性优化，经过三个月的实施我们的焊接良率从 97% 提升至 99.5%，空洞率下降了 60%，同时工艺调试时间缩短了 40%，大大提升了生产效率，批量一致性显著改善。
—— 某光通信企业回流焊工艺工程师
在 100G 光模块大规模量产背景下，回流焊工艺的稳定性直接决定产品的质量和交付能力，通过构建覆盖设备、温度控制、物料管理、焊接缺陷分析、数据驱动自学习以及热应力-信号完整性关联的多维度工艺稳定性管控体系，能够有效提升焊接良率，降低工艺波动，减少空洞率与虚焊率，为光通信行业提供更加可靠的技术支撑。
