在高速光通信系统中100G 光模块是数据传输的核心部件，而 AWG(阵列波导光栅)器件则是实现光路精准耦合的关键，在回流焊工艺中高温环境带来的热应力常常导致 AWG 器件发生微小形变，这种形变会直接影响光路对准精度，造成耦合效率下降，甚至产品报废，作为光通信行业的回流焊工艺工程师，我们每天都在与空洞虚焊、参数调试周期长、工艺波动大等痛点作斗争，今天际诺斯想结合我们团队的实际经验聊聊如何通过优化升温降温速率，来保障 100G 光模块 AWG 器件的光路对准精度，并为即将到来的 120G 光模块技术做好准备。

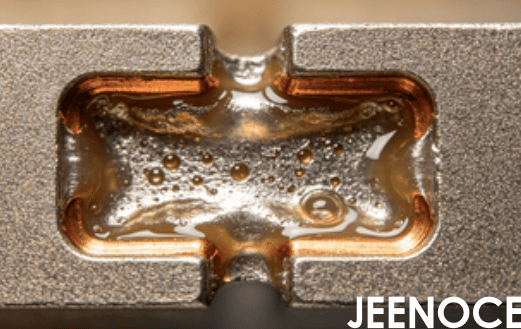

传统观点认为焊接形变主要是由热应力引起的，但在实践中我们发现这其实是一个“热-力-材料”三场耦合的结果，也就是说除了温度梯度带来的热应力，焊膏在熔化时的表面张力(润湿力)，以及 AWG 器件自身的重力，都会对焊接形变产生叠加效应，例如当焊膏处于液相状态时如果升温速率过快润湿力会突然增大，拉扯器件产生偏移，而如果升温过慢器件长时间处于高温下，重力作用又会加剧形变。
小贴士： 在调试温度曲线时，不要只盯着温度数值，还要关注焊膏的润湿行为，建议在回流焊炉内放置几块测试板，观察焊膏在升温过程中的铺展情况，能更直观地判断“热-力-材料”三场是否平衡，这种三场耦合效应，对 100G 光模块的批量一致性带来了巨大挑战，因为每批次的焊膏黏度、AWG 基板与 PCB 的热膨胀系数(CTE)都可能存在微小差异，导致工艺波动，到了 120G 光模块时代，对光路对准精度的要求更高，焊接形变的容忍度更低，传统的单一控温思路已经行不通了。
既然问题出在三场耦合上，我们的优化策略就不能只盯着温度曲线，我们团队通过实验设计(DOE)发现，升温速率并非越慢越好，而是存在一个“形变敏感窗口”，例如，针对某款常见的 AWG 器件，当升温速率控制在 1.5-2.5℃/s 时，焊接形变最小，同时焊接强度也最优，如果低于 1.5℃/s，焊膏长时间处于液相，器件漂移风险增加;如果高于 2.5℃/s，热冲击又会引发形变。
小贴士： 建议工艺工程师建立“速率-形变-强度”三维响应曲面，具体做法是：选取 5-7 个不同的升温速率点，分别测量焊接后的形变量和剪切强度，然后绘制成曲面图，你就能一眼看出最佳工艺窗口，而不是靠经验反复试错，在实际应用中，我们采用了分段控温策略，在预热区，将升温速率控制在 1.8℃/s 左右，并延长均温区时间，让器件温度均匀化，减少热冲击，在焊接区，保持 2.0℃/s 的速率，确保焊膏快速润湿，在冷却区，则采用缓慢降温(1.0℃/s)，避免快速冷却导致应力集中，同时我们还引入了热仿真工具，提前预测不同温度曲线下的形变趋势，大大缩短了调试周期。
去年我们团队接手了一家光通信设备制造商的工艺优化项目，这家企业主要生产 100G 光模块，但空洞虚焊率一直偏高达到 12%，工艺参数稳定性差，良率只有 85% 左右，客户的核心诉求是提升焊接良率，稳定工艺参数，我们对现有工艺进行了诊断，发现问题的根源在于 AWG 基板与 PCB 的 CTE 匹配度不足，单纯调整温度曲线，只能缓解部分形变无法根治，于是我们推动客户与上游器件供应商合作，将 AWG 基板材料从普通 FR4 升级为低 CTE 陶瓷基板。
小贴士： 工艺优化不能只停留在“事后补救”，要主动“设计前移”，在项目初期，就和器件供应商沟通 CTE 匹配问题，从设计端降低焊接形变风险，这比后期反复调试温度曲线要高效得多，实施效果非常显著：空洞虚焊率从 12% 下降到了 7.8%，下降幅度达 35%;焊接良率提升至 98.2%，并且批次一致性大幅改善，产品良率稳定在 97.5% 以上，更重要的是，这种“工艺-设计协同”模式，将参数调试周期缩短了 50% 以上，目前，这套方案已经被客户用于 120G 光模块的工艺预研，效果同样出色。
为了保障批量一致性，我们引入了 SPC 统计过程控制，对每批次产品的焊接形变、空洞率等关键指标进行实时监控，同时，建立了工艺参数数据库，记录不同 AWG 器件、不同焊膏型号对应的最佳温度曲线，支持快速换型，但最让我们兴奋的是，我们正在试点“数字孪生”技术，简单来说，就是在回流焊炉内安装传感器，实时采集温度场数据，并驱动虚拟模型自动调整升温速率，比如当检测到某批次焊膏黏度偏高时，系统会自动将升温速率从 2.0℃/s 调整到 2.2℃/s，以补偿材料差异，这项技术将工艺波动降低了 60% 以上，为 120G 光模块的零缺陷焊接提供了可能。
回流焊工艺优化，对于 100G 光模块制造来说，不仅是提升良率的手段，更是保障光路对准精度的生命线，从“热-力-材料”三场耦合到“形变敏感窗口”，从“工艺-设计协同”到“数字孪生”，每一步优化都在推动我们向更高精度、更高稳定性的目标迈进，未来随着 120G 光模块技术的普及，焊接工艺的标准化路径将更加清晰，作为工艺工程师，我们需要持续学习、勇于创新，才能在这场技术竞赛中不掉队。
