在光通信行业中100G 光模块已成为高速网络传输的核心部件，随着环保要求的提升，无铅工艺逐渐成为主流，这一转变也带来了新的挑战，其中最让工程师头疼的问题是无铅焊料的空洞率高和虚焊频发，这些问题不仅影响产品良率还可能影响光模块在高温高湿环境下的长期稳定性，我深知空洞率问题对生产线的影响，今天际诺斯将探讨如何通过温度曲线、气氛控制和助焊剂体系的优化，有效降低回流焊的空洞率，提升焊接质量与生产一致性。
无铅焊料的熔点较高(通常在 217-227 摄氏度)，流动性较差，这使得它在焊接过程中更难填充焊盘与元件之间的间隙，容易产生气泡和空洞，无铅焊料的润湿性不如含铅焊料，因此，对温度曲线和气氛控制的要求更高。
100G 光模块封装密度高，元件间距小，热敏感元件多，多层 PCB 结构导致热量分布不均，容易出现局部过热或欠热，更重要的是光模块的焊点需要长时间承受高速信号传输的考验，对可靠性要求极高。
小贴士： 在调试温度曲线时，建议使用热电偶实测 PCB 关键点的温度，而不是仅依赖炉子自带的传感器，实测数据往往能发现 5-10 摄氏度的偏差。

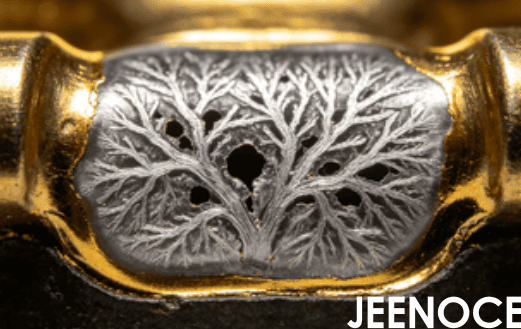

空洞率过高会带来三个严重后果：
空洞导致电阻增大，信号衰减加剧
空洞引发热应力集中，加速焊点疲劳
在高温高湿环境下，空洞容易吸收水分，导致开裂或电化学迁移。
温度曲线优化策略
温度曲线是降低空洞率的第一道防线，根据焊料类型和组件热特性我们需要设计梯度升温曲线，预热阶段要足够长，通常为 90-120 秒，可以让焊膏中的溶剂充分挥发，减少焊接时气体的产生，峰值温度应控制在 235-245 摄氏度之间，避免过热损坏元件，也防止欠热导致焊料未完全熔化，建议使用 8-10 温区的回流焊炉，每个温区独立控温，确保温度曲线平滑过渡。
气氛控制技术应用
氮气保护是降低空洞率的有效手段，在氮气氛围中，焊料表面氧化物的生成速度大大降低，润湿性显著改善，氧浓度应控制在 500ppm 以下，对于高要求的 100G 光模块，建议将氧浓度控制在 200ppm 以下。
小贴士： 不要盲目追求极低的氧浓度，过低的氧浓度可能导致助焊剂挥发过快，影响焊接效果，建议通过实验找到最佳氧浓度区间。
助焊剂体系匹配与优化
助焊剂的选择直接影响焊接质量，对于无铅焊料，建议选择低固含量、高活性的助焊剂，助焊剂涂布量要适中，过多会导致残留物影响可靠性，过少则无法有效去除氧化物，在实际操作中，我们发现助焊剂的挥发特性与温度曲线的匹配至关重要，如果助焊剂在预热阶段挥发过快，焊接时活性不足，空洞率会显著上升。
焊膏选择与存储管理
焊膏的质量直接影响焊接效果，建议选用低空洞率专用无铅焊膏，并严格控制其冷藏存储与回温时间，焊膏从冰箱取出后，需在室温下自然回温 4-6 小时，待温度稳定后再使用。
小贴士： 建议建立焊膏使用记录表，包括回温时间和使用情况，有助于追踪质量问题。
去年我们接手了一家国内知名光模块制造商的工艺优化项目，该客户年产量超过百万片，采用无铅回流焊工艺，但空洞率长期维持在 8% 以上，良率只有 82% 左右，这严重影响了产能和成本，我们对客户的设备和工艺进行了全面诊断，发现三个主要问题：
温度曲线设计不合理，预热时间过短;
氮气保护效果不佳，氧浓度波动大;
助焊剂活性不足，与焊膏不匹配，
针对这些问题我们重新制定了温度曲线，将预热时间从 60 秒延长到 100 秒，峰值温度从 250 摄氏度调整到 240 摄氏度，同时优化了氮气保护系统，将氧浓度稳定控制在 300ppm 以下，我们还引入了专用无铅助焊剂体系，并建立了焊膏回温与使用的标准化流程，经过三个月的调试和优化，效果显著：
空洞率从 8% 以上下降至 2.5% 以下;
工艺调试周期缩短了 40%
量产一致性显著提升
良率提高了 15%
焊点可靠性测试通过率提升至 99% 以上
小贴士： 在优化过程中，建议建立工艺参数记录表，详细记录每次调整的参数和对应的空洞率数据，这些数据是后续持续改进的宝贵财富。
通过梯度温度曲线精细化设计、低氧气氛精准管控、助焊剂与焊膏体系协同匹配的系统化优化，配合焊膏存储回温的标准化流程管理，可系统性破解无铅回流焊的空洞难题。量产实践验证显示，整套优化方案可将空洞率从 8% 以上降至 2.5% 以下，同步带动产品良率提升 15%、焊点可靠性测试通过率达 99% 以上，同时缩短工艺调试周期、显著提升量产一致性，为 100G 光模块无铅制造的品质管控与长期可靠运行提供了成熟可落地的工艺路径。
