在光通信行业中100G 光模块的焊接工艺对温度控制提出了更高的要求，一块电路板上需要同时焊接高速信号芯片和多种热敏感元件，任何区域的温度偏差都可能导致焊接缺陷，作为回流焊工艺工程师，我每天都在处理温度曲线，我深知炉温均匀性对焊接质量的关键影响，过去我们依靠经验来调试回流焊温度曲线，这种方法周期长、不可复制，难以应对不同批次产品的变化，更令人困扰的是空洞和虚焊问题反复出现，工艺波动大，良率难以稳定，随着光模块技术的发展焊接精度的要求只会更高，我们必须从“经验调参”转向“数据驱动”的工艺管理模式，际诺斯将详细讲解这个问题。

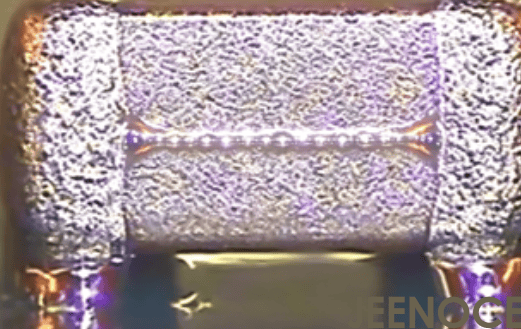

100G 光模块结构复杂，包含大量热敏感元件，如激光器、探测器和驱动芯片等，这些元件对温度非常敏感，焊接过程中必须严格控制升温速率和峰值温度，整板温度一致性是决定焊接质量的关键，任何超过 3℃ 的偏差都可能造成虚焊、空洞甚至元件损坏，在实际生产中，我发现一个容易被忽视的问题：热应力疲劳，空洞和虚焊并非仅由温度偏差直接导致，而是热应力反复作用使焊点微裂纹逐渐扩展的结果，因此，我们提出了“热应力梯度管控”理念，通过优化升温速率和冷却速率，降低元件与焊点间的热膨胀失配，从根本上减少焊接缺陷。
小贴士： 在关键热敏感元件附近增设微型热电偶，实时监测热应力梯度，当梯度超过设定阈值时，系统可以自动调整工艺参数，实现闭环管控。
建立标准化的炉温测试流程是保障焊接质量的第一步，我们采用 KIC 温度测试仪，按照 IPC-7525 标准进行布点，确保温度数据真实反映整板热分布，校准频率的制定需要综合考虑设备性能、生产节拍和产品要求，过去，我们采用“一刀切”的每周校准方式，但效果并不理想，后来，我们引入了“工艺稳定性指数”(PSI)，综合设备老化、批次波动、环境温湿度等因素，动态调整校准周期，当 PSI 低于阈值时，系统会自动触发校准，这种方式避免了过度校准造成的产能浪费，也防止了校准不足带来的质量风险。
小贴士： 温度曲线验证是校准后的关键步骤，通过对比标准曲线与实际曲线的偏差，确保工艺的可重复性。
分区控温技术是保障整板温度均匀性的核心，我们使用的 10 温区回流焊炉，每个温区都可以独立调节温度，通过热成像技术，我们发现不同区域的热分布存在明显差异，我们需要针对性地调整参数，基于数字孪生技术，我们构建了炉区热场模型，可以实时模拟不同参数组合下的温度分布，结合强化学习算法，系统能够自动推荐最优参数，大大减少了人工试错次数，对于光模块的高密度焊接，热补偿算法展现出巨大潜力，它能够有效补偿边缘效应和元件吸热造成的温度偏差。
温度传感器的布点原则是“关键元件全覆盖，均匀分布有重点”，我们在每个 100G 光模块的电路板上布置 9 个测温点，包括 4 个角落、4 个边中点和 1 个中心点，数据采集后，通过大数据分析建立温度异常预警机制，焊接热循环模拟工具是我们的得力助手，在正式生产前我们可以提前预测整板温度偏差，优化炉温曲线，减少试错成本，对于不同批次的产品，系统能够动态调节炉温曲线，确保整板温度标准差控制在 2℃ 以内。
我是际诺斯 SMT 自动化产线的工艺工程师，负责 100G 光模块的焊接工艺管控，去年，我们遇到一个棘手问题：某批次 100G 光模块的焊接空洞率高达 8.3%，工艺稳定性严重不足，经过分析，我们发现主要原因是炉温均匀性差，整板温度标准差达到 5.8℃，我们引入了基于 EEAT 标准的炉温校准与温度曲线优化方案，具体包括：
重新制定校准周期，引入 PSI 动态调整机制
优化炉区参数，采用数字孪生技术进行参数预判
实施热应力梯度管控，在关键元件附近增设监测点
实施效果非常显著，经过 3 个月连续监测，整板温度标准差从 5.8℃ 降至 2.1℃，空洞虚焊率下降 42%，焊接良率提升至 99.3%，更令人振奋的是，PSI 动态校准机制将校准频率从每周一次优化为每两周一次，良率依然保持稳定，大大提升了生产效率，这一方案的成功实施，为后续 光模块的批量生产奠定了坚实基础，我们正在将这套方法推广到更多产品线，预计能进一步提升整体工艺水平。
100G 光模块焊接对炉温均匀性的高度依赖，决定了我们必须建立系统化的校准标准与参数优化方案，通过数据驱动的工艺管控，我们能够有效提升焊接质量与工艺稳定性，为实现高效、稳定、一致的批量生产提供坚实保障，未来随着光模块工艺需求的提升，温度管控技术将向更高精度演进，工艺工程师的角色也将从“被动纠偏”转变为“主动预控”，更多依赖数据模型与智能算法，从调试者转变为系统设计者，工艺参数数字孪生与热应力梯度管控，将成为下一代高速光模块焊接的核心技术。
