在光通信系统中100G 光模块是数据传输的核心组件，随着光模块的批量生产需求增加，焊接工艺的良率直接影响产品的性能和可靠性，目前回流焊工艺中存在空洞、虚焊等常见缺陷，这些问题导致产品良率波动大，稳定性差，传统工艺工程师往往关注事后修复问题，但更有效的做法是设计“工艺韧性”——通过预判焊接过程中的热应力和材料膨胀系数的匹配，使工艺具备对微小波动的容忍度，际诺斯分析 100G 光模块回流焊缺陷定位空洞、虚焊等 Top3 问题，提出优化温度曲线、焊膏工艺等改善措施。
柏拉图法是一种通过数据归类与排序来识别主要问题的统计工具，在回流焊缺陷分析中，我们按缺陷类型(如空洞、虚焊、焊点不饱满等)进行统计，基于实际生产数据进行分析。

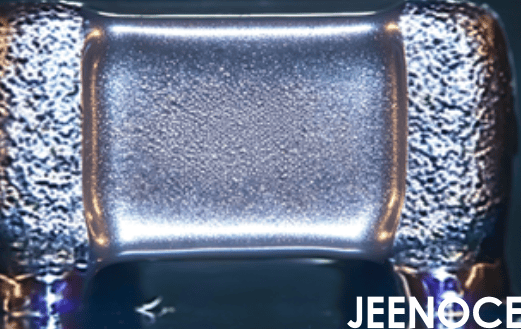

光模块焊接工艺特性
光模块在回流焊中有特殊要求，例如高密度引脚和热敏感元件对焊接工艺有更高的标准，焊接良率直接影响光模块的信号完整性和长期可靠性。
动态权重柏拉图：缺陷严重性而非频次优先
传统柏拉图法按缺陷频次排序，但忽略了不同缺陷对光模块性能的“破坏权重”，例如，一个微小空洞可能对 光模块高速信号传输的干扰远大于十个虚焊点，我们引入“缺陷影响系数”，如信号衰减率、热阻增量，对缺陷进行加权排序，可以更精准地定位对光模块可靠性威胁最大的核心问题。
小贴士： 在分析缺陷时，不要只看数量，要关注每个缺陷对产品性能的实际影响，一个微小空洞可能导致信号完整性下降，比多个虚焊点更严重。
缺陷一：空洞率偏高
空洞率偏高表现为焊点内部存在空洞，导致电气连接不良，原因包括温度曲线设置不合理、助焊剂使用不当、PCB 设计缺陷等，在光模块中空洞会干扰高速信号传输。
缺陷二：虚焊现象频发
虚焊表现为焊点未完全熔合，导致接触不良，原因包括预热不足、焊接时间短、焊料质量不稳定等，虚焊在光模块中会引发间歇性故障与批次一致性风险。
缺陷三：焊点不饱满/桥接
焊点不饱满或桥接表现为焊点形状异常，可能引发短路风险，原因包括焊膏印刷不均、回流焊温度梯度控制不佳等，桥接对 光模块的信号完整性与功耗有显著影响。
缺陷连锁效应：从单点分析到系统归因
空洞、虚焊、桥接并非孤立存在，它们常因同一工艺参数偏差而连锁出现，例如，升温过快既导致助焊剂挥发不充分形成空洞，又因热冲击引发焊料飞溅导致桥接，通过关联分析(如相关性矩阵或因果图)，我们可以识别 Top3 缺陷的共同根源，从而用单一参数优化同时解决多个问题，缩短调试周期。
小贴士： 当发现多个缺陷同时出现时，不要单独处理每个问题，先检查升温速率、预热时间等关键参数，往往一个调整能解决多个缺陷。
改善一：优化温度曲线配置
结合焊膏特性和 PCB 材质，调整升温速率和峰值温度，针对光模块的焊点密度优化温度曲线以适配高精度焊接需求，这有助于降低空洞率，提升焊点密实度。
改善二：加强焊膏印刷与预热控制
采用高精度印刷机，优化预热段温度设定，分析不同焊膏成分对光模块焊接良率的影响，可以减少虚焊发生，提高焊接一致性。
改善三：引入自动化检测与工艺监控系统
结合 AOI 检测与在线工艺监控，实现实时反馈与调整，通过数据驱动优化，实现光模块焊接良率的稳定提升。
协同优化：用单一参数解决多重缺陷
针对连锁缺陷，设计“一石多鸟”的优化方案，例如，通过降低升温速率(从 2.5°C/s 降至 1.8°C/s)，同时减少空洞、虚焊和桥接的发生率，结合光模块的工艺特性提出“慢升温+精准预热”的协同策略。
小贴士： 在优化过程中，尽量找到能够同时解决多个问题的参数，可以节省时间和资源，提高效率。
我是某光通信企业的工艺工程师，我们主营 123G 光模块生产，我们曾面临回流焊良率低、工艺波动大的问题，空洞率高达 8.5%，虚焊率超过 4%，这导致了批次一致性差，我们采用柏拉图法分析缺陷分布，发现空洞和虚焊是 Top2 问题，通过引入动态权重模型，我们确认空洞对信号完整性的影响最大，随后优化温度曲线与焊膏工艺，并引入自动化检测系统，实施效果显著：空洞率下降至 2.1%，虚焊率降至 1.3%，工艺调试周期缩短 40%，批次良率提升至 96.7%，良率提升直接缩短了交付周期，降低了返工成本，我们将这次改善经验转化为可复用的工艺知识库，包括参数模板、缺陷-原因映射表，通过数据记录与机器学习，将优化参数与缺陷模式标准化，为后续光模块的迭代生产提供“即插即用”的解决方案。
小贴士： 每次工艺优化后，记录详细参数和效果，建立自己的工艺知识库，下次遇到类似问题，可以直接参考，节省调试时间。
通过柏拉图法精准定位核心缺陷，可有效提升 100G 光模块回流焊良率，持续优化工艺参数与检测手段，推动智能制造在光通信领域的深入应用，未来工艺工程师的目标不应仅是提升良率，而是通过工艺韧性设计、动态权重分析与知识库沉淀，逐步逼近“零缺陷”生产，结合光模块的批量生产需求我们提出分阶段实现零缺陷的路线图：短期缺陷率小于 1%，中期缺陷率小于 0.1%，长期实现工艺自愈与预测性维护。
