在光通信行业中100G 光模块的生产对焊接质量要求极高，回流焊过程中PCB 和器件受热膨胀，冷却时收缩，如果两者膨胀速度不同，就容易出现翘曲，这种现象会导致虚焊问题让很多工艺工程师感到头疼，际诺斯结合一线经验分享如何通过优化温度曲线和匹配热膨胀系数，有效控制翘曲，减少虚焊。

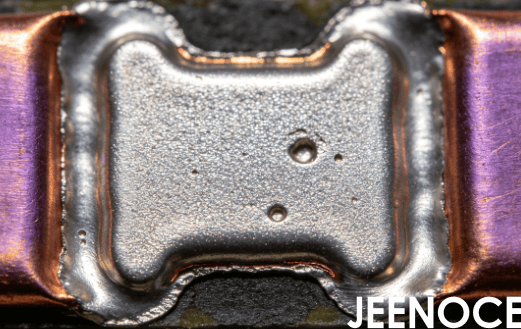

100G 光模块采用多通道设计，焊点非常密集，这使得回流焊的精度要求非常高，这与光模块的高密度互连趋势是一致的，在高密度封装下焊点间距可能小于 0.5mm，任何微小的翘曲都可能导致焊点接触不良，建议在工艺调试前，先测量 PCB 和器件的热膨胀系数，做到心中有数，PCB 材料(如 FR-4)和光器件材料(如陶瓷或塑料)的热膨胀系数差异较大，加热时它们的膨胀速度不同，冷却时收缩也不同，这会在焊点处产生应力，导致翘曲和虚焊，翘曲还会影响焊膏分布，增加空洞风险，进而影响信号完整性。
温度曲线是控制翘曲的关键因素，我建议采用分段升温策略，避免局部过热。
升温阶段
升温速率应控制在 1-2°C/s，太快会让材料受热不均，产生热冲击，例如，从室温升到 150°C，用 60-90 秒比较合适。
保温阶段
温度设定在 150-180°C，持续 60-90 秒，这个阶段可以让焊膏充分熔化，润湿焊盘，同时避免过度热应力积累。
降温阶段
降温速率也应控制在 1-2°C/s，快速冷却会导致材料收缩不均，加剧翘曲，建议自然冷却或缓慢降温。
小贴士： 验证温度曲线时，可以用热电偶贴在关键器件表面，实时监测温度，如果发现某个区域升温过快，可以调整加热区功率，确保整个 PCB 温度均匀。
材料选择非常重要，我建议选用热膨胀系数接近的 PCB 和器件材料，例如，100G 光模块常用的器件材料热膨胀系数约为 12-15 ppm/°C，PCB 材料最好也在这个范围内，对于光模块需要进一步匹配低 CTE 材料。
结构设计优化
在 PCB 设计中增加散热孔或加强筋，可以减少局部热变形，对关键器件区域进行热仿真分析，预判翘曲趋势，优化焊盘布局。
焊膏与助焊剂匹配
选用低空洞率焊膏，配合活性适中的助焊剂，提升润湿性，对于光模块的细间距焊点推荐使用 Type 4 或更细粉末焊膏。
小贴士： 在选择焊膏时，注意其粒径与焊点间距的匹配，避免因颗粒过大造成焊接缺陷。
传统工艺工程师依赖固定的温度曲线，但实际生产中，炉温波动、PCB 批次差异、器件热容变化都会导致翘曲风险不可控，我建议引入实时热成像监控与在线翘曲检测，将回流焊炉的加热区温度与 PCB 表面温度数据实时反馈至工艺控制系统，系统根据实时数据动态微调升温斜率，例如在检测到局部升温过快时，自动降低该区功率，形成“监控-反馈-调整”闭环，这能将虚焊率再降低 0.5-1%，还能将参数调试周期从数天缩短至数小时。
单纯匹配 CTE 往往受限于成本和材料供应，更创新的思路是在 PCB 布局阶段，通过有限元热-力耦合仿真，预先计算不同器件布局下的翘曲变形量，然后在 PCB 非关键区域设计“应力释放槽”或“预变形铜箔图案”，例如，在翘曲高风险区域增加对称的铜箔镂空结构，使 PCB 在受热时产生与器件形变方向相反的预变形，从而抵消部分热应力，这种方法不依赖昂贵材料，且可灵活应用于 光模块的更高密度设计。
工程师的最终诉求不仅是降低虚焊率，更是保障批量一致性，我建议基于历史生产数据，建立焊点热循环寿命与温度曲线斜率、CTE 匹配度的回归模型，例如通过加速老化测试(如 1000 次热循环)与工艺参数(升温斜率、保温时间)的关联分析，得出“当升温斜率 > 2°C/s 时，焊点寿命下降 30%”的量化总结，将此模型嵌入工艺管理系统，每次调试温度曲线时，系统自动输出该曲线对应的预期焊点寿命和虚焊风险概率，帮助工程师在“快速调试”与“长期可靠性”之间做出最优决策。
我曾在国内一家领先的 光模块制造商工作，当时我们在批量生产中面临虚焊率高、工艺波动大的问题，严重影响产品良率与交付周期。
优化措施
调整回流焊温度曲线，将升温与降温斜率从 3°C/s 优化至 1.5°C/s
引入热膨胀系数匹配分析，调整部分器件布局及材料选择
实施焊点可靠性测试，包括热循环与剪切力测试
优化效果
虚焊率从 1.2% 降至 0.3%，显著提升焊接一致性
工艺调试周期缩短 40%，生产稳定性明显增强
为后续 124G 光模块工艺开发提供参考数据
小贴士： 在优化过程中，我们特别关注了焊点的剪切力测试，如果剪切力低于 20N，说明焊点强度不足，需要进一步调整参数。
针对 100G 光模块回流焊工艺中的翘曲问题，通过合理控制温度曲线、匹配热膨胀系数，可有效降低虚焊风险，提升焊接良率与工艺稳定性，结合实际生产数据与案例验证，该方法具备良好的可复制性和推广价值，并可延伸至 124G 光模块的工艺优化，未来引入动态自适应控制、热应力预补偿设计及焊点寿命预测模型，将进一步提升工艺的智能化水平，从根本上解决工艺工程师的痛点。
