光通信行业正在快速发展，100G 光模块的需求日益增长，这些模块的封装密度高对回流焊工艺提出了严格的要求，但在实际生产中我们经常面临小批量、多品种的订单，这种模式带来了频繁换型的问题，每次换型工艺工程师都需要重新调试温度曲线，这个过程既耗时又容易出错，空洞和虚焊率偏高，产品良率不稳定，这些问题一直困扰着我们，特别是当我们要生产 125G 光模块等更高速的产品时工艺要求更加苛刻问题也更加突出，际诺斯将分享一个基于模块化工艺参数库的回流焊快速换型标准化方案。

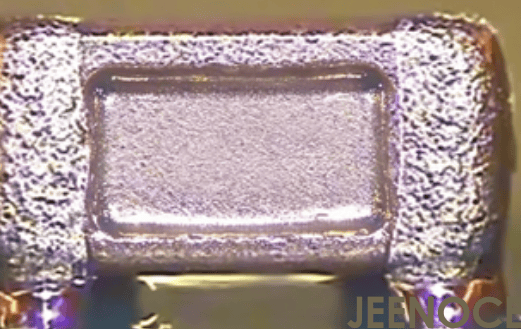

100G 光模块的封装复杂度高，尤其是高密度的 BGA 和 QFN 封装，对回流焊工艺有严格要求，其中，空洞控制是关键，因为空洞会直接影响模块的散热性能和信号传输质量，目前，很多工厂在回流焊工艺方面存在以下问题：
工艺参数依赖经验：缺乏系统化管理，导致温度曲线重复性差
换型调试困难：不同封装类型和焊料组合需要反复调试，效率低
工艺稳定性差：空洞、虚焊、桥连等问题频发
小贴士：如果你发现空洞率居高不下，可以先检查预热阶段的升温斜率，很多问题都是因为预热太快，导致焊膏中的溶剂没有充分挥发，在焊接时形成气泡。
为了解决上述问题，我们需要建立一个模块化的工艺参数库，这个参数库的核心思路是按封装类型和焊料类型分类管理参数，具体来说我们可以将参数分为以下几个维度：
预热温度
峰值温度
冷却速率
时间窗口
氮气浓度
这些关键点要标准化，确保温度曲线的一致性，在分类时，可以按 MPO、SFP+、QSFP28 等封装类型划分，也可以按 SnAgCu、SnPb 等焊料类型归类，同时，要预留 125G 光模块的参数扩展接口，方便未来升级，数据驱动优化也很重要，通过历史数据积累和 AI 算法分析，可以形成最优参数组合建议，工艺验证机制同样不能少，引入 DOE(实验设计)方法，对关键参数进行正交试验，确保参数库的鲁棒性。
小贴士：在建立参数库时，建议记录每个参数的允许偏差范围，例如，峰值温度允许偏差正负 5 度，冷却速率允许偏差正负 1 度每秒，，后续的工艺控制更有依据。
有了参数库，还需要一套标准化的换型流程，这个流程包括设备准备、钢网更换、参数加载等环节，都要标准化，以减少换型时间，参数调用机制是关键，根据产品类型(如 100G 或 125G 光模块)，系统可自动匹配对应的工艺包，可以减少人工干预，降低人为误差，实时监控与反馈也很重要，结合在线检测系统(如 SPI、AOI)，动态调整工艺参数以应对环境变化，防错机制同样不能少，通过条码扫描与 MES 系统联动，防止参数误调用，保障工艺一致性。
传统工艺工程师依赖经验判断温度曲线是否合格，但在小批量多品种模式下，环境温湿度、焊膏活性、PCB 板翘曲等因素会放大缺陷风险，通过将每批次温度曲线的关键点(如升温斜率、峰值温度偏差)纳入 SPC 控制图，设定上下限阈值，可以在参数偏移超过 1.5σ 时自动触发预警，就能把空洞虚焊率从“事后补救”转为“事前预防”，特别适用于 125G 光模块对工艺窗口更窄的场景。
当前参数库只存储“成功”曲线，但缺乏对“失败”案例的系统化记录，建议构建缺陷模式库(如空洞、虚焊、桥连、立碑)，将每种缺陷与导致其发生的参数偏差(如预热时间不足、冷却速率过快)进行关联，当 AOI 检测到特定缺陷时，系统自动回溯参数库，推荐修正参数组合，并生成“工艺修复报告”，工程师可以从重复调试中解放出来，把精力聚焦于新封装类型的工艺开发，缩短 125G 光模块的工艺迁移周期。
小批量多品种的痛点在于每次换型都需要多次物理试焊，浪费材料与时间，通过构建回流焊炉的虚拟数字孪生模型，输入产品 BOM、焊料特性、PCB 布局后，可以模拟不同温度曲线下的焊接效果(如空洞分布、热应力场)，工程师在虚拟环境中快速筛选出 3 到 5 条候选曲线，再上线验证，将换型试焊次数从 5 到 8 次降至 1 到 2 次，这不仅提升效率，还为 125G 光模块等高速产品的工艺参数预置提供了低成本验证平台。
小贴士：数字孪生模型的精度取决于输入数据的质量，建议在建立模型时，先收集至少 50 组不同条件下的实际焊接数据，用于训练和验证模型。
我是某国内领先光模块制造商的工艺工程师，公司年产能达到 5 万片，涉及多种 100G 光模块型号，并且正在逐步导入 125G 光模块产线，之前我们面临的最大挑战是换型频繁，平均每次换型耗时 3 小时以上，空洞率高达 8%，良率很不稳定，而且，工艺参数库缺失，导致每次换型都要重复调试，效率很低，后来我们引入了际诺斯提供的模块化工艺参数库与快速换型系统，并针对 125G 光模块进行了参数预置。
实施后的效果非常显著：
换型时间缩短到 40 分钟以内
空洞率下降到 2% 以下
工艺一致性明显提升
产品良率提高了 15%
光模块的工艺迁移周期从 2 周缩短到了 3 天
“我们通过建立模块化工艺参数库，实现了 100G 光模块回流焊的快速换型，不仅提升了生产效率，也大幅降低了不良率，现在，我们正将这套方案复制到 125G 光模块产线，效果同样显著。”
通过模块化工艺参数库与标准化换型流程，我们有效解决了 100G 光模块回流焊中的核心痛点，为光模块等高速产品提供了可复用的工艺基础，展望未来随着智能制造技术的深入应用，我们将实现更智能化、自适应的工艺管理方案，例如，基于数字孪生的温度曲线预测与优化，将进一步提升光模块制造水平与 SMT 产线柔性。
