随着数据中心和5G网络的发展，高速传输需求不断增加，100G光模块的应用越来越广泛，但其工作环境复杂，对可靠性要求极高，特别是在高温高湿条件下，焊接缺陷容易引发湿热失效，这会直接影响产品的寿命和性能，回流焊工艺是关键环节它直接决定焊接质量与湿热可靠性，需要关注的是随着光模块作为下一代升级方案的出现，其高温高湿可靠性也面临挑战，回流焊工艺的优化不仅关系到当前产品良率，还影响未来高速模块的长期稳定性，际诺斯从回流焊工艺工程师视角分析焊接缺陷对100G光模块高温高湿可靠性的影响。
焊接缺陷的类型与危害

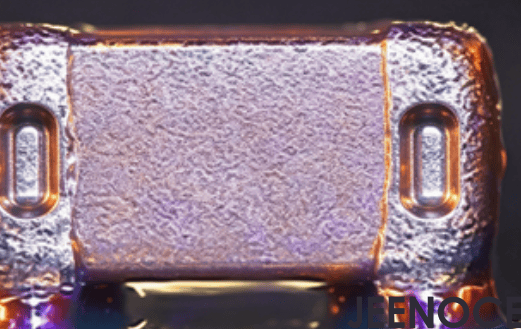

常见的焊接缺陷包括空洞和虚焊，这些缺陷会影响焊点的密封性和导电性，在高温高湿环境下水分可能渗透至焊点内部，导致腐蚀、短路或电气性能下降，对于光模块来说其焊点更密集，信号速率更高，因此，焊接缺陷对湿热失效的放大效应更加明显，根据我们的测试数据，空洞率每增加1%，湿热测试后信号完整性下降幅度可达15%。
小贴士： 在日常生产中，建议将X-ray抽检频率从每批次10个提升至20个，重点关注焊点边缘区域，因为这里最容易出现微小空洞。
隐性累积效应：从静态缺陷到动态失效
传统分析只关注空洞率等静态指标，但在湿热环境下，微小空洞会因热膨胀和水分渗透逐步扩大，形成隐性累积效应，光模块高频信号对焊点微结构变化非常敏感，即使初始空洞率低于1%，经过多次湿热循环后焊点电阻可能非线性增长，导致间歇性失效。
小贴士： 建议在SOP中增加“湿热循环后焊点微电阻监测”作为过程控制指标，具体操作：在完成100次湿热循环后，使用微欧计测量关键焊点的电阻值，若变化超过5%，则需排查工艺参数。
焊膏选型与涂布工艺优化
针对光模块的高密度封装，推荐使用低飞溅、高润湿性的焊膏，可以减少空洞的形成，通过调整钢网开孔设计和涂布压力，确保焊膏均匀覆盖，避免虚焊。
回流焊炉温均匀性控制
炉温均匀性直接影响焊点一致性，建议定期校准热风对流系统，对于126G光模块，温差应控制在±2°C以内，可显著降低工艺波动带来的缺陷率。
动态容差窗口：基于实时反馈的工艺参数自适应调整
传统SOP依赖固定温度曲线，但实际生产中，PCB板厚、焊膏批次、环境湿度等因素会导致最佳参数偏移，我们引入了“动态容差窗口”概念，通过在线监测焊点润湿角或炉内氧浓度，实时微调升温速率或氮气流量，可以使工艺始终处于最优区间，对于光模块动态容差窗口可缩短参数调试周期40%以上，同时将空洞率波动范围从±1.5%压缩至±0.3%。
小贴士： 实施动态容差窗口时，建议先在一条产线上试点运行一个月，记录参数调整频率和效果，再推广至全厂。
我曾参与过一个客户优化项目，客户是一家专注于100G光模块制造的企业，面临严重的湿热失效问题，他们的主要问题是空洞率高、工艺波动大，湿热测试后良率明显下降，我们团队分析了客户的回流焊工艺，发现温度曲线设置不合理，峰值温度偏低，导致焊膏未完全熔化，同时炉内氧浓度偏高增加了焊点氧化风险，我们为客户提供了SMT工艺优化方案，包括调整温度曲线(将峰值温度从245°C提升至255°C)和引入氮气焊接(将氧浓度控制在500ppm以下)，在优化过程中客户同步对126G光模块的预研批次进行了工艺验证，通过焊膏选型调整与炉温均匀性优化，模块的空洞率从5.1%降至1.2%，湿热测试后信号完整性保持率超过95%，实施效果非常显著空洞率从4.2%降至0.8%，湿热测试后良率提升至98.5%，客户反馈，工艺稳定性明显改善，参数调试周期缩短了30%。
回流焊工艺对100G光模块的湿热可靠性具有决定性影响，通过优化温度曲线、提升焊接环境控制，可显著降低焊接缺陷与湿热失效风险，建议持续关注工艺稳定性，结合自动化设备提升生产一致性与效率，面向光模块的规模化生产建议提前布局焊膏选型、炉温均匀性及氮气保护等工艺参数数据库，以缩短调试周期保障批量一致性，同时推动“隐性累积效应”监测与“动态容差窗口”技术的标准化，将工艺优化从经验驱动转向数据驱动，最终实现与产品设计的协同迭代。
