近年来AI算力光模块的需求快速增长，我们每天都要处理这些精密器件，光模块的焊接质量直接决定了它能否稳定传输数据，尤其是在AI算力这种高要求的场景下，一点虚焊、空洞或者脱落，都可能让整个系统无法正常运行，回流焊是光模块制造中的关键环节，但在实际生产中虚焊、空洞、脱落等失效模式反复出现，导致良率低、调试周期长，有时候为了解决一个空洞问题需要花两周时间反复调整参数，老板催得紧我们也感到压力很大，际诺斯今天重点讲解这些失效模式与回流焊工艺参数之间的关系，希望通过数据驱动的方法，帮助大家快速找到问题根源，提升焊接良率。
回流焊在光模块制造中起到“粘合剂”的作用，将各种元件牢固地焊在基板上，典型的工艺流程包括预热、保温、回流和冷却四个阶段，每个阶段的温度曲线、时间、气体环境等参数，都会直接影响焊接质量。
焊料选择是基础，焊料的成分和颗粒大小，直接决定了焊点的可靠性，例如含银焊料可以提升润湿性，但成本较高，选对焊料，能减少一半的问题。
温度曲线优化是控制空洞率的基础，如果升温太快，助焊剂来不及挥发，就会形成气泡。
氮气氛围在减少氧化方面有显著作用，我们做过对比实验，使用氮气保护时，空洞率可降低30%以上。

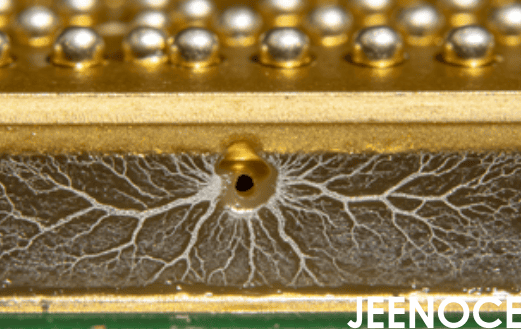

在实际生产中最常见的三种失效模式是：
虚焊：焊点没有完全熔合，电气连接不稳定，检测时用X光可以看到边缘模糊或电阻值波动。
空洞：焊料中存在气泡或未填充区域，空洞率超过5%，会严重影响热传导和机械强度。
脱落：焊点与基板或元件分离，直接导致功能失效，这通常是因为热应力过大或焊接时间不足。
虚焊：会导致信号完整性下降，AI算力传输时可能出现数据丢包。
空洞：加剧热应力集中，缩短焊点寿命。
脱落：直接引发功能失效，返修成本高，一块光模块的返修费用可能相当于几十个焊点。
通过大量实验和数据分析，我发现失效模式与工艺参数之间有明确的对应关系。
如果峰值温度太低，焊料不能完全熔化，容易出现虚焊
如果保温时间太短，助焊剂无法排净，空洞率会上升
当氮气浓度低于500ppm时，氧化严重，空洞率明显上升，实验表明当氮气浓度从1000ppm降到200ppm时，空洞率从6%降至2%。
升温速率太快，可能导致焊料飞溅，润湿性变差，建议将升温速率控制在1.5到2.5℃/秒之间。
冷却太快，焊点内部应力集中，容易脱落，冷却太慢则影响生产效率。
升温速率与焊料飞溅：太快容易造成短路，太慢影响效率，建议控制在2℃/秒左右。
峰值温度与元件热损伤：过高可能烧坏元件，过低则焊料熔不好，通常设定在240到250℃之间。
冷却速率与焊点微观结构：太快会导致晶粒粗大，容易开裂，建议控制在3到5℃/秒之间。
传统观点认为，虚焊只是由于峰值温度不足，但我的经验是，虚焊往往是“升温速率过快+保温时间不足+氮气浓度偏低”三重因素共同作用的结果，比如有一次客户反馈虚焊率高达4%，我们调整了峰值温度没效果，后来发现是升温速率太快(3.5℃/秒)，保温时间又短(30秒)，氮气浓度偏高(800ppm)，通过建立“工艺指纹”数据库，工程师可以快速反推参数偏差，我们团队用这个方法，把调试周期从2周缩短到了3天。
小贴士：建立工艺指纹库，每次调试时记录温度曲线、氮气浓度、空洞形态等数据，形成数据库，下次遇到类似问题，可以直接查库，节省大量时间。
去年我们服务了一家专注于AI算力光模块生产的光通信企业，他们初期面临的问题很典型：空洞率高达8.2%，虚焊率超过3.5%，工艺调试周期长达2周，客户非常着急，因为产品交付压力大，返修成本也高，我们团队接手后，先做了详细的数据分析，发现他们的温度曲线在预热阶段升温太快(3.8℃/秒)，导致助焊剂挥发不充分，同时，氮气浓度偏高(1200ppm)，氧化严重，于是我们采取了以下措施：
把升温速率降到2℃/秒
将氮气浓度优化到300ppm
改进预热段设计，增加30秒的保温时间
优化后的结果令人惊喜：空洞率 从8.2%降到1.2%，虚焊率从3.5%降到0.8%，调试周期也从2周降至3天，这个案例说明通过工艺参数标准化，可以提升焊接良率，数据驱动的工艺调试，能够大幅缩短调试周期，而且该优化方案也可以复用于其他光模块制造中，省时省力，传统做法是追求单一最优参数点，比如峰值温度245℃，但光模块生产面临材料批次波动、设备老化等变量，单一参数点容易失效，我们提出了“动态容差窗口”的概念，比如峰值温度允许±3℃波动，但需要与氮气浓度联动调整，如果峰值温度低了，就适当提高氮气浓度来补偿，通过引入“工艺韧性指数”，我们计算出在参数波动下失效概率小于0.5%的窗口范围，案例中，这个指数帮助我们将批量一致性提升到99.7%。
通过以上分析，我们可以看到，失效模式与工艺参数之间存在明确的对应关系，虚焊、空洞、脱落这些“幽灵”，其实都有迹可循，通过数据驱动的工艺调整，如优化温度曲线、控制氮气浓度、建立动态容差窗口，我们能够将空洞率从8%降到1%，虚焊率从3%降到0.8%，调试周期从2周缩短到3天，对于AI算力光模块这类高要求的产品，工艺参数优化是保障高可靠性焊接和批量一致性的关键，希望这篇文章能帮助正在为焊接良率发愁的同行们，记住数据是最好的老师，别只靠经验瞎试。
