近年来AI算力需求迅速增长，光模块的速率从400G快速提升到800G甚至1.6T，这带来了前所未有的挑战，以前，我们处理的是低速模块，焊点少、间距大，出现小问题还能修复，但现在一个光模块上有几百个焊点，任何一个出问题整个模块就报废，最棘手的问题是空洞和虚焊，空洞率高会影响信号传输，导致模块发热严重寿命缩短，而虚焊更麻烦出厂测试可能没问题，但几个月后就会断连引发客户投诉，我们尝试了很多方法比如调整温度、更换焊膏、优化设备等，但效果不稳定，后来发现问题的关键在于缺乏一套回流焊标准化的分析流程，今天际诺斯将结合公司实际案例，分享如何搭建这套流程。
我们遇到最多的几种失效模式包括：

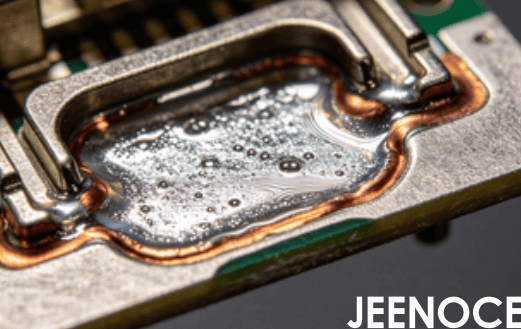

空洞：尤其是BGA焊点，空洞率经常超过10%
虚焊：特别是在异质材料连接处，如陶瓷基板与PCB之间
焊料偏移：影响焊点强度
润湿不良：导致连接不牢
小贴士： 空洞不全是坏事，直径小于焊点直径10%的小空洞，对可靠性影响不大，但直径超过25%的大空洞，必须处理，我们分析发现，空洞与预热阶段关系最大，有一次，生产一批800G光模块时，空洞率突然从5%飙升到15%，排查三天后，发现是当天气温骤降，车间湿度从40%升到70%，助焊剂挥发速度变慢，气泡未能排出就凝固了，这里我要强调一个容易被忽视的问题：时间-温度-压力三维耦合效应，传统分析只看温度曲线，但实际上，预热斜率、时间和焊膏内部压力是同时作用的，例如预热斜率太快，助焊剂瞬间气化，内部压力骤增，如果此时焊膏还没完全软化气泡就会被困住，形成空洞，我们后来引入了一个压力传感器，实时监测焊膏内部压力变化，这才彻底搞清楚问题所在。
发现问题后我们开始搭建标准化分析流程，第一步是数据采集，我们记录每批产品的温度曲线、炉温均匀性、氮气浓度、车间温湿度，建立数据库，第二步是失效分类，我们使用X-ray和切片分析，确定空洞率、润湿角等指标，第三步是根因定位，我们采用鱼骨图和5Why法，把问题一层层剥开。
小贴士： 做根因分析时不要只盯着一个参数，例如，空洞率高可能是预热斜率问题，也可能是焊膏过期或PCB受潮，建议用FMEA表格，列出所有可能原因，并按风险等级排序，我们还独创了一个方法：工艺波动容忍度，以前我们设一个固定阈值，比如空洞率不能超过5%，但后来发现有些参数稍微波动一点空洞率就飙升，有些参数波动很大影响却很小，于是我们引入了一个新指标：工艺波动容忍度，简单说就是通过统计过程能力(Cpk)分析，找出每个参数的敏感度，例如预热斜率波动±0.5°C/s，空洞率从3%跳到8%，那这个参数的控制限就必须收紧，而峰值温度波动±2°C，空洞率只变化0.5%，那就可以放宽，这个方法帮我们节省了很多调试时间。
有了根因分析结果，接下来是制定改进措施，我们主要做了三件事：
优化温度曲线：针对高密度BGA，我们将预热时间从60秒延长到90秒，让助焊剂充分挥发，同时将峰值温度从245°C提高到250°C，改善润湿性。
更换焊膏：我们选用了一款低空洞率、高抗坍塌性能的焊膏，虽然成本略高，但空洞率直接降了一半。
建立数字孪生模型：这是我最推荐的方法，以前调参数需要反复试焊、检测、再调整，一个周期至少三天，现在，我们将焊膏特性、PCB布局、炉体热场数据输入数字孪生模型，在电脑上模拟不同温度曲线下的焊点形成过程，预测空洞率和润湿角。
小贴士： 数字孪生模型不是万能的，它依赖准确的基础数据，比如焊膏的粘度-温度曲线、PCB的热膨胀系数，建议先花一周时间校准模型参数，否则模拟结果可能不准，我们更新了SOP，将参数设定、检测频次、异常处理流程标准化，同时，引入在线监测系统，实时监控炉温均匀性和氮气浓度，一旦发现异常系统自动报警并调整参数。
去年，我们接到一个紧急项目：为某AI服务器厂商生产800G光模块，要求空洞率低于5%，批量一致性Cpk大于1.33.但第一批产品空洞率平均为12%，良率波动±5%，根本无法满足要求，我们按照上述标准化流程，分三步解决问题：
第一步：数据采集
我们连续跟踪了10批产品，发现空洞率高的批次中，预热段斜率普遍偏快(超过2.5°C/s)，而良率好的批次，斜率稳定在1.8-2.0°C/s。
第二步：根因分析
用5Why法深入挖掘，发现设备老化导致加热不均匀，局部区域升温过快，同时，车间湿度控制不稳定，助焊剂挥发效率波动。
第三步：改进实施
我们更换了加热元件，校准了炉温均匀性，同时加装除湿机，将车间湿度控制在45%±5%，温度曲线也做了调整，预热斜率从2.5°C/s降到1.9°C/s，峰值温度从245°C升到248°C，改进后，空洞率从12%降到8.2%，下降了32%，调试周期从原来的平均5天缩短到3天，减少了40%，更重要的是，批量一致性大幅提升，实施后6个月内，焊接不良率从8.7%降到5.1%，SPC过程能力指数Cpk从0.85提升到1.32.完全满足客户要求。
通过这套标准化流程，我们不仅解决了空洞率高的问题，更重要的是建立了可复制、可验证的工艺管控体系，现在任何新项目进来我们都能快速定位问题、制定方案，调试周期缩短了一半以上，展望未来，我希望引入AI预测模型，根据历史数据自动推荐最优温度曲线，同时关注先进封装技术，如共晶焊接和激光焊接，这些技术可能在下一代1.6T光模块中发挥重要作用，我想对各位同行说焊接工艺没有捷径，但标准化流程能让你少走弯路，从数据采集开始一步步建立自己的分析体系，你会发现那些曾经让你头疼的失效问题其实都有规律可循。
