在AI算力光模块的制造过程中共晶焊是连接微凸点的关键工艺，微凸点尺寸小、结构复杂，焊接压力控制稍有偏差，就容易出现空洞、虚焊等缺陷，直接影响高速信号传输的可靠性，作为回流焊工艺工程师我深知压力曲线优化的重要性，际诺斯将从实际经验出发分享如何通过精准控制共晶焊接压力曲线，保障微凸点焊接质量与批量一致性。
AI算力光模块对高密度封装要求极高，微凸点尺寸通常只有几十微米，传统焊接工艺难以满足这种精度，常见问题包括：
空洞与虚焊：压力不足或波动大，导致焊料无法完全填充凸点间隙，形成空洞，信号传输衰减。
调试周期长：单变量调试(如只调温度或压力)效率低，反复试错，影响生产进度。
工艺波动大：设备老化、材料批次差异等不可控因素，导致良率不稳定。
小贴士：在调试初期，建议先记录设备压力传感器的实时数据，排除机械故障后再优化参数，避免走弯路。
针对上述挑战我们采用分阶段压力曲线设计，包括预热、保压、冷却三个阶段，可以确保微凸点均匀变形，同时引入动态压力反馈机制，实时调整压力值，并与温度曲线协同控制，通过工艺参数闭环管理，自动修正偏差，减少人为干预。
小贴士：在冷却阶段，压力释放过快容易产生微裂纹，建议设置缓降压力配合等温保温，降低残余应力。
很多工程师习惯“调温度”或“调压力”的单变量调试，但空洞虚焊问题反复出现，实际上，共晶焊质量是压力、温度、时间三者的非线性耦合结果，例如，微凸点熔融瞬间，压力过大会挤出焊料形成桥接;压力过小则无法排出气泡，而温度曲线斜率决定了焊料流动窗口的宽度。
实践建议：引入“三维工艺窗口”概念，利用DOE实验设计快速定位最优组合，将调试周期从“试错”转为“预测”。

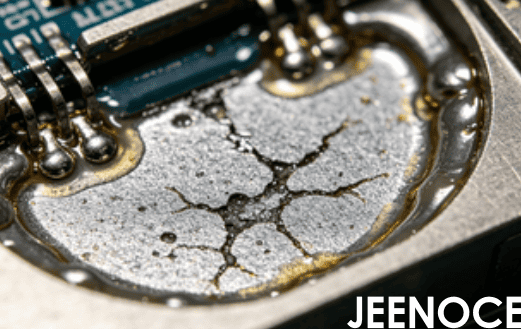

工程师常关注即时空洞率，却忽略焊接后残余应力对长期可靠性的影响，微凸点在共晶焊过程中承受的压力会形成“应力记忆”，即残余应力分布与压力曲线直接相关，若冷却阶段压力释放过快，凸点内部会形成微裂纹，在热循环测试中，这些裂纹会逐步扩展，最终导致信号中断。
实践建议：在压力曲线中增加“应力释放阶段”，并通过有限元仿真验证残余应力水平，将可靠性测试前移。
传统闭环管理只能事后修正，无法应对设备老化、材料批次差异等波动，我们引入机器学习驱动的“自愈”闭环系统，将压力、温度、凸点高度等实时数据输入模型，预测焊接缺陷概率，并在参数漂移前自动调整压力曲线，例如，当监测到焊料润湿角异常时，系统自动微调保压时间，避免空洞形成。
实践建议：在现有闭环管理基础上，增加“预测性修正”模块，利用历史数据训练轻量级模型，实现“零调试”批量生产。
我曾为一家光通信企业提供技术支持，他们专注于AI算力光模块研发与制造，产品用于数据中心高速互联，初期，微凸点焊接空洞率高达8%，工艺波动大，良率不稳定，参数调试周期长，影响交付进度，我们采用际诺斯提供的定制化共晶焊压力控制系统，优化压力曲线并实现工艺参数闭环管理，同时结合温度曲线优化，实施后，空洞率下降至0.5%以下，焊接良率提升25%，工艺调试周期缩短40%，批量生产一致性显著提高，满足高速光模块高可靠性要求。
小贴士：在实施闭环管理前，建议先建立压力-温度-时间的三维工艺窗口，确保基础参数稳定，再引入智能系统，通过精准压力控制我们有效降低了空洞与虚焊缺陷，提升了焊接良率与工艺稳定性，这支持了AI算力光模块高密度、高可靠性的制造需求，缩短了工艺调试周期，降低了生产成本，该方案可复制、可扩展，助力光通信行业实现智能制造。
在AI算力光模块快速发展的背景下，共晶焊压力管控是保障产品质量的关键环节，通过系统化的压力曲线优化与智能化工艺控制，可有效解决焊接缺陷问题，际诺斯致力于为客户提供高效、稳定的智能制造解决方案，推动高速光模块工艺创新。
